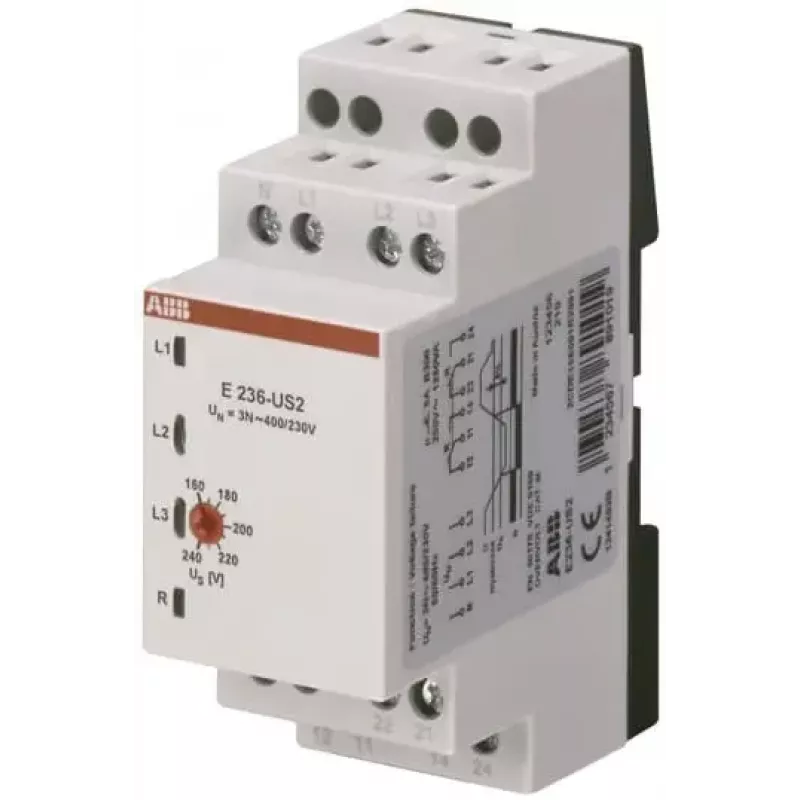

ABB E236-US2 įtampos kritimo stebėjimo relė, 10-60 V AC/DC, 1 C/O 2CDE165010R2001

Skydų montuotojams ir techninės priežiūros komandoms, kurios nori apsaugoti valdymo grandines nuo pavojingų įtampos kritimų, pravers kompaktiška ABB E236-US2 relė. Ji nuolat stebi vienfazės kintamosios arba nuolatinės srovės įtampą ir, šiai nukritus žemiau nustatytos ribos, perjungia išėjimo kontaktą. Relė maitinama iš pačios matuojamos grandinės, todėl atskiro maitinimo šaltinio nereikia.

Kodėl verta rinktis

• Stebi įtampos kritimą 10–60 V AC/DC sistemose.
• Savaiminis maitinimas iš matavimo įėjimo – mažiau laidų ir paprastesnis montavimas.
• Reguliuojama slenkstinė įtampa nuo 10 iki 100 % matavimo diapazono.
• Reguliuojama laiko uždelsa 0,1–10 s, padedanti ignoruoti trumpus įtampos šuoliukus.
• Vienas perjungiamasis kontaktas (C/O), atlaikantis 5 A esant 250 V AC.
• Sraigtiniai gnybtai, IP40 korpusas, IP20 gnybtai.

Techniniai duomenys

• Funkcija: įtampos kritimo stebėjimas.
• Matuojamos įtampos diapazonas: 10–60 V AC/DC.
• Maitinimo įtampa: 10–60 V AC/DC (savaiminis maitinimas).
• Išėjimo kontaktai: 1 C/O (perjungiamasis).
• Vardinė išėjimo srovė (AC-1): 5 A @ 250 V AC.
• Slenksčio reguliavimo diapazonas: 10–100 % matavimo diapazono.
• Laiko uždelsa (t_on/t_off): reguliuojama 0,1–10 s.
• Montavimas: DIN bėgelis (EN 60715).
• Apsaugos laipsnis (korpusas/gnybtai): IP40 / IP20.
• Darbinė temperatūra: nuo -20 iki +60 °C.
• Gnybtų tipas: sraigtiniai.
• Vardinė izoliacijos įtampa (Ui): 300 V.
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV.
• Dažnių diapazonas (AC): 40–70 Hz.
• Energijos suvartojimas: 1,5 VA / 0,8 W.
• Fazių skaičius: vienfazis / DC.
• Modulio plotis: 1 modulis (17,5 mm).

Kaip naudoti

Sumontuokite relę ant DIN bėgelio šalia valdymo grandinės. Prijunkite matuojamą įtampą prie atitinkamų gnybtų – relė maitinasi iš šios grandinės. Nustatykite norimą slenkstinę įtampą, kad ji būtų šiek tiek žemesnė už normalią darbinę įtampą. Tada nustatykite laiko uždelsą, kad trumpi įtampos kritimai ar variklio paleidimo šuoliai nesuveiktų relės. Išėjimo kontaktą prijunkite prie signalizacijos arba apsaugos grandinės.

Patarimas: jei norite išvengti klaidingų suveikimų dėl nedidelių įtampos svyravimų, nustatykite slenkstį šiek tiek žemiau įprastos darbinės įtampos. O jei sistema patiria trumpus įtampos kritimus, padidinkite laiko uždelsą – taip relė nereaguos į trumpalaikius trukdžius.
