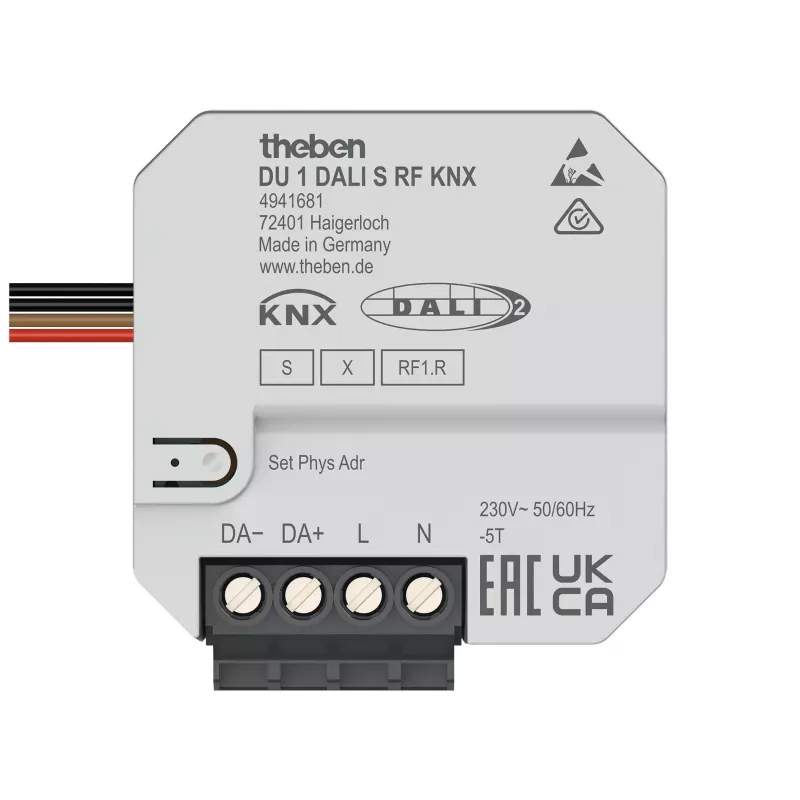

Theben DU 1 DALI S RF KNX UP įleidžiamas KNX RF DALI aktorius, 1 kanalas, Broadcast 4941681

Kai reikia valdyti DALI šviestuvus per KNX RF ryšį, o laidinės KNX magistralės nėra, šis mažas įrenginys tampa tiltu tarp belaidžio KNX pasaulio ir DALI apšvietimo. Theben DU 1 DALI S RF KNX UP – kompaktiškas įleidžiamas aktorius, kuris vienu metu gali perjungti ir reguliuoti iki 10 DALI elektroninių balastų (EVG) pagal KNX RF komandas.

Kam skirtas

Šis aktorius puikiai tinka elektrikams ir sistemų integratoriams, kurie nori įrengti DALI apšvietimo valdymą jau pastatytuose pastatuose, kur naudojamas KNX RF, arba ten, kur nutiesti KNX magistralės kabelį neįmanoma. Jis tinka gyvenamiesiems ir nedideliems komerciniams projektams, kai reikia paprasto ir patikimo DALI valdymo per KNX RF.

Pagrindinės savybės

• KNX RF S-Mode ryšys 868,3 MHz dažniu – belaidė integracija
• Vienas DALI broadcast išėjimas su integruotu DALI maitinimo šaltiniu (16 V DC, maks. 20 mA)
• Palaiko iki 10 DALI elektroninių balastų (EVG)
• Valdymo funkcijos: perjungimas, reguliavimas, scenų valdymas (16 scenų), reikšmių perdavimas ir būsenos grįžtamasis ryšys
• Įleidžiamas montavimas standartinėje Ø 60 mm dėžutėje
• DALI kabelio ilgis iki 300 m
• Mažos energijos sąnaudos (nuo KNX magistralės < 0,3 W)

Specifikacijos

• Gaminio tipas: KNX RF DALI aktorius
• Montavimo tipas: įleidžiamas (UP)
• DALI kanalai: 1 (broadcast)
• KNX ryšys: KNX RF (S-Mode), 868,3 MHz
• DALI maitinimas: integruotas, 16 V DC, maks. 20 mA
• Maks. DALI dalyvių: 10 DALI EVG
• Scenų skaičius: 16
• DALI grupių skaičius: 1 (broadcast)
• Aplinkos temperatūra: nuo 0 °C iki +45 °C
• Jungties tipas: varžtiniai gnybtai (DALI), KNX RF (magistralė)
• Programavimas: ETS (Engineering Tool Software)
• Energijos sąnaudos (KNX): < 0,3 W
• Montavimas: standartinė įleidžiama dėžutė (pvz., Ø 60 mm)
• DALI kabelio ilgis: maks. 300 m
• Atitiktis: KNX sertifikuotas

Kaip naudoti

Sumontuokite aktorių standartinėje įleidžiamoje dėžutėje, prijunkite DALI šviestuvus prie varžtinių gnybtų ir sukonfigūruokite KNX RF ryšį per ETS programinę įrangą. Nustatykite DALI broadcast grupės adresą ir scenų funkcijas. Integruotas DALI maitinimo šaltinis pašalina poreikį naudoti išorinį DALI maitinimo šaltinį, kai prijungiama iki 10 EVG.

Patarimai

Paleidimo metu įsitikinkite, kad KNX RF linijos arba medijos sujungiklis yra ryšio zonoje ir sukonfigūruotas tai pačiai RF sričiai. Naudokite ETS aplikaciją, kad priskirtumėte DALI broadcast grupės adresą ir scenų funkcijas. Atminkite, kad didžiausias leistinas DALI kabelio ilgis yra 300 m, o aplinkos temperatūra neturi viršyti +45 °C.
