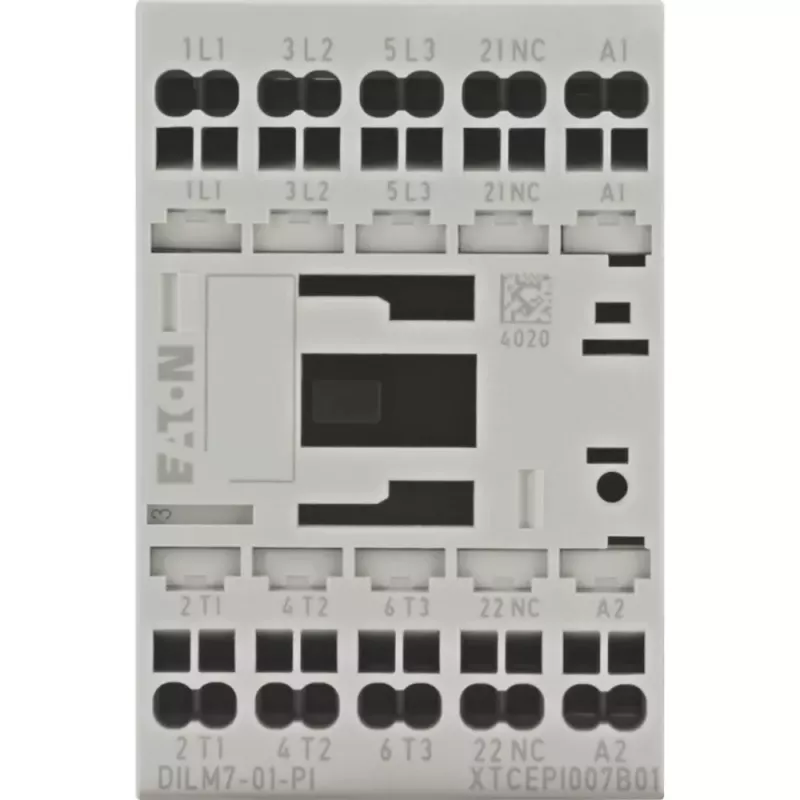

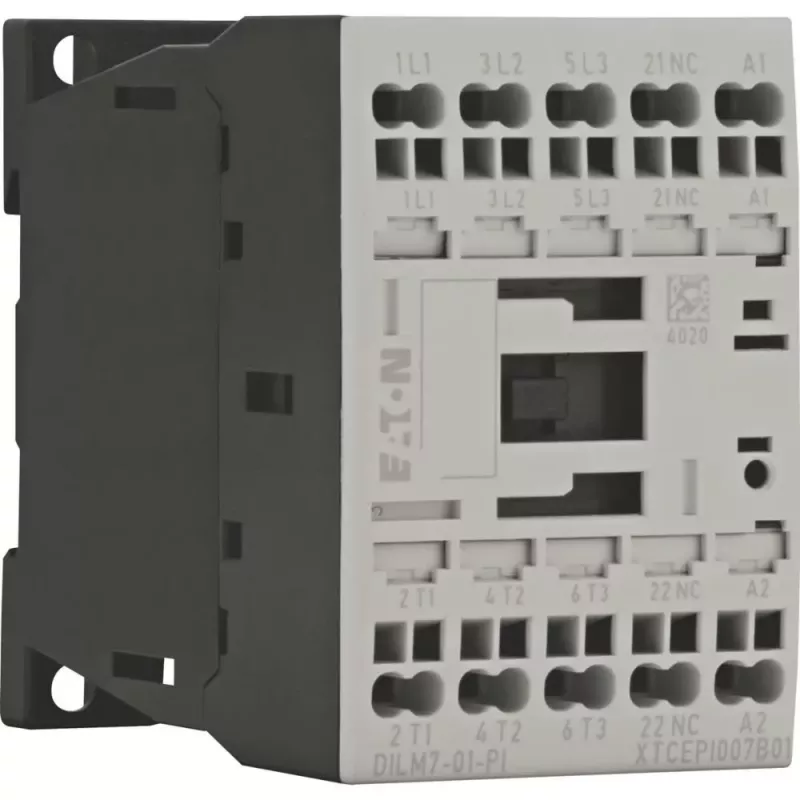

EATON DILM7-01(24VDC) galios kontaktorius, 3 polių, 400V, 3kW, 1NC, 24VDC, 199228

EATON DILM7-01 – tai kompaktiškas 3 polių galios kontaktorius, skirtas valdyti trifazius variklius iki 3 kW galios esant 400 V įtampai. Jis aprūpintas 24 V DC rite ir vienu normaliai uždaru (NC) pagalbiniu kontaktu, todėl puikiai tinka tiek variklių paleidimui, tiek valdymo grandinėms.

Privalumai

DILM7 serijos kontaktorius pasižymi nedideliais matmenimis, todėl lengvai telpa net ir mažose skirstymo spintose. Jį galima montuoti ant DIN bėgelio arba tvirtinti varžtais. Varžtiniai gnybtai užtikrina patikimą ir paprastą laidų prijungimą. Kontaktorius atlaiko iki 7 A darbinę srovę (AC-3) ir turi 690 V izoliacijos įtampą.

Kam tinka

• Variklių paleidimui ir sustabdymui pramoninėse valdymo spintose
• Varžinėms apkrovoms iki 7 A perjungti
• Taikymams, kuriuose reikalinga DC valdymo įtampa

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali darbinė srovė (AC-3, 400 V): 7 A
• Nominali darbinė galia (AC-3, 400 V): 3 kW
• Ritės įtampa: 24 V DC
• Pagalbiniai kontaktai: 1 NC
• Pagrindinės grandinės nominali darbinė įtampa: 380–400 V AC
• Nominali izoliacijos įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Montavimas: DIN bėgelis / varžtai
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Elektrinė tarnavimo trukmė (AC-3): 1,5 × 10⁶ operacijų
• Mechaninė tarnavimo trukmė: 10 × 10⁶ operacijų

Naudojimo patarimai

Variklių apsaugai būtinai parinkite tinkamą šiluminę relę. Patikrinkite, ar ritės įtampa atitinka valdymo grandinės įtampą. Montuodami laikykitės gamintojo nurodymų dėl atstumų ir vėdinimo.
