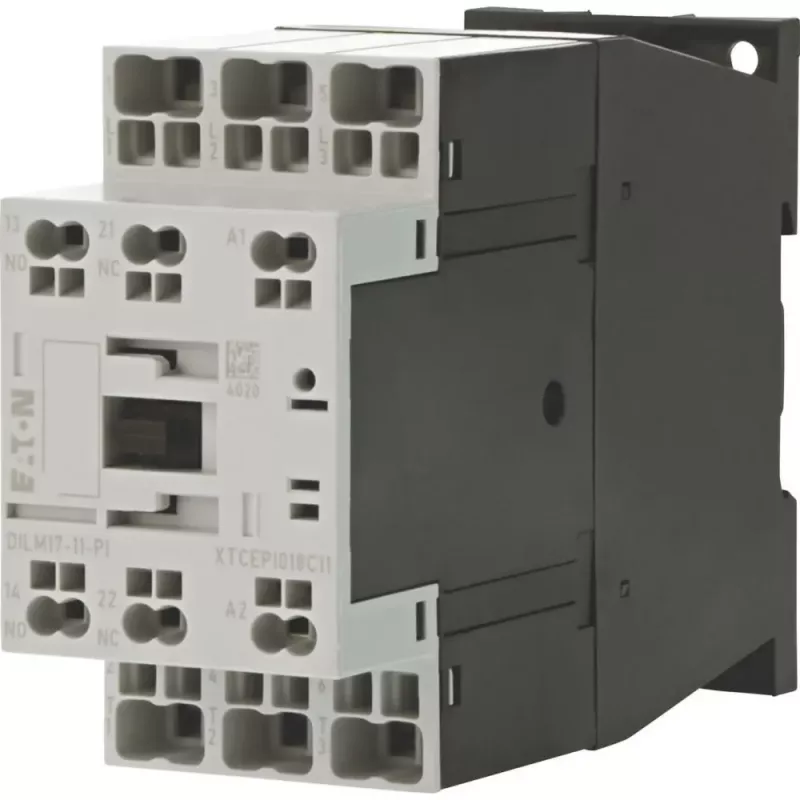

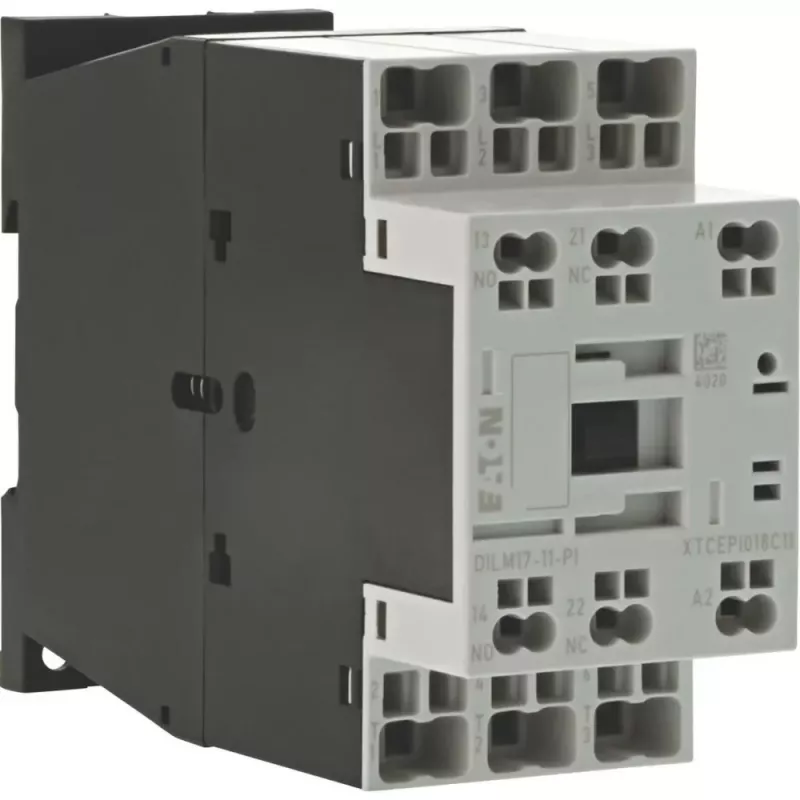

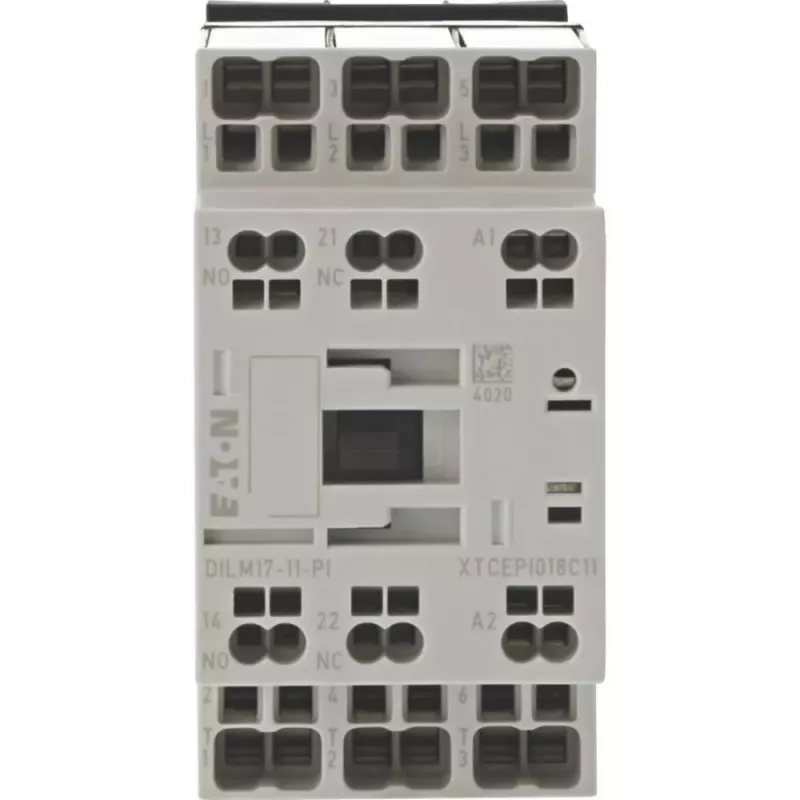

Eaton DILM17-11(RDC24)-PI galios kontaktorius, 3 NO pagrindiniai kontaktai, 24 V DC ritė, 17 A 199283

Šis Eaton DILM17-11(RDC24)-PI galios kontaktorius skirtas tiems, kurie projektuodami ar prižiūrėdami valdymo skydus vertina patikimumą ir tvarkingą instaliaciją. Jame integruota slopinimo grandinė apsaugo ritę nuo įtampos šuolių ir sumažina elektromagnetinius trukdžius – tai ne visada būna standartiniuose kontaktuose. Todėl šis 3 polių kontaktorius puikiai tinka trifaziams varikliams iki 7,5 kW (400 V AC-3) perjungti, o jo vardinė darbinė srovė siekia 17 A. Kompaktiškas korpusas ir varžtiniai gnybtai leidžia montuoti ant DIN bėgelio arba tvirtinti varžtais pramoniniuose valdymo skydeliuose.

Pagrindiniai privalumai

• 3 pagrindiniai kontaktai, normaliai atviri (NO), trifazėms apkrovoms
• 24 V DC ritė su integruota slopinimo grandine tyliam darbui
• Skirta 17 A (AC-3, 400 V) ir 7,5 kW variklio galiai
• Pagalbiniai kontaktai: 1 NO + 1 NC valdymui ir signalizacijai
• Didelis mechaninis ilgaamžiškumas: 10 milijonų operacijų

Kasdienis naudojimas

Šis kontaktorius – darbinė klasika variklių valdymo srityje: nuo konvejerių iki siurblių ir ventiliatorių. 24 V DC ritė leidžia tiesiogiai valdyti iš PLC išėjimų, o integruota slopinimo grandinė dažnai pašalina išorinių laisvos eigos diodų poreikį. Aiškiai paženklinti varžtiniai gnybtai ir IP20 apsauga nuo pirštų palengvina montavimą bei priežiūrą.

Techninės specifikacijos

• Polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 1 NO + 1 NC
• Ritės įtampa: 24 V DC
• Vardinė darbinė srovė (AC-3, 400 V): 17 A
• Vardinė darbinė galia (AC-3, 400 V): 7,5 kW
• Vardinė darbinė srovė (AC-1, 690 V): 32 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Gnybtų tipas: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -25 iki +60 °C
• Mechaninė ilgaamžiškumas: 10 milijonų operacijų
• Elektrinė ilgaamžiškumas (AC-3): 1,5 milijono operacijų
• Atitinka standartus: IEC/EN 60947, VDE 0660, UL, CSA

Pabaigai

Rinkitės DILM17-11(RDC24)-PI, jei norite patikimo variklių perjungimo su integruota ritės apsauga – tai Eaton inžinerinio palikimo dalis.
