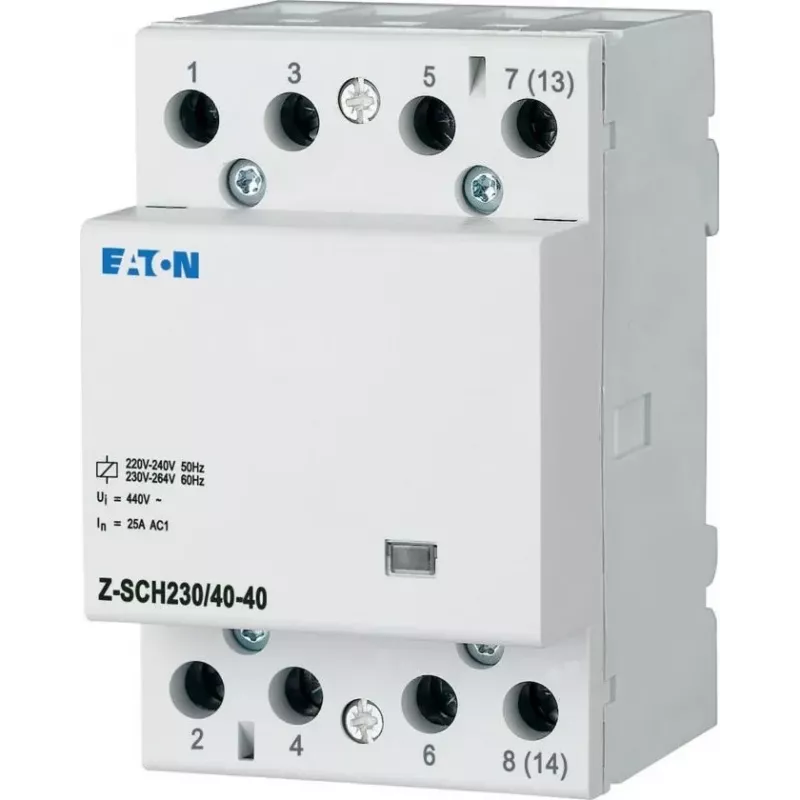

EATON Z-SCH230/40-40 Instaliacinis kontaktorius, 4 NO, 40 A, 230 V AC ritė 248852

Kai reikia patikimai įjungti ir išjungti dideles apkrovas – apšvietimą, šildymą ar vėdinimą – paprastas relė dažnai nepakanka. EATON Z-SCH230/40-40 instaliacinis kontaktorius yra sukurtas būtent tokiems darbams: kompaktiškas, tvirtas ir lengvai montuojamas ant standartinės DIN bėgelio. Jis taps patikimu sprendimu tiek nedidelėse skirstyklose, tiek didesniuose valdymo skydeliuose.

Kodėl verta rinktis

Šis kontaktorius turi keturis normaliai atvirus (NO) kontaktus, todėl vienu metu gali valdyti kelias grandines. 40 A nominali darbinė srovė (AC-1, 400 V) leidžia jungti gana galingus vartotojus, o 230 V AC ritė suderinama su įprasta 230 V valdymo grandine. Tai reiškia mažiau papildomų komponentų ir paprastesnę instaliaciją.

Kam tinka

Rekomenduojame elektrikams, skydų surinkėjams ir pastatų priežiūros specialistams, kurie ieško patikimo perjungimo įrenginio pastatų automatizavimui, HVAC sistemoms ar maitinimo paskirstymui. Puikiai tinka ten, kur reikia dažno perjungimo ir ilgaamžiškumo.

Pagrindinės savybės

• 4 normaliai atviri (NO) kontaktai
• Nominali darbinė srovė: 40 A (AC-1, 400 V)
• Ritės įtampa: 230 V AC, 50/60 Hz
• Kompaktiškas modulinis dizainas: 4 TE (72 mm) pločio
• Montavimas ant DIN bėgelio (35 mm)
• Varžtiniai gnybtai patikimam laidų prijungimui
• Didelis mechaninis patvarumas: >1 000 000 operacijų

Specifikacijos

• Nominali darbinė srovė (AC-3, 400 V): 18 A
• Nominali darbinė įtampa: 400 V AC
• Valdymo įtampos tipas: AC
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Energijos suvartojimas: 25 VA (įtraukimas), 4,5 VA (išlaikymas)
• Elektrinis patvarumas (AC-1): >100 000 operacijų

Kaip naudoti

Sumontuokite ant 35 mm DIN bėgelio, užtikrinkite pakankamą vėdinimą aplink įrenginį. Prijunkite valdymo grandinę prie ritės gnybtų, o jungiamą apkrovą – prie pagrindinių kontaktų. Patikrinkite, ar ritės įtampa atitinka valdymo grandinės įtampą.

Patarimas: Indukcinėms apkrovoms (pvz., varikliams) atsižvelkite į AC-3 kategorijos nominalią srovę. Jei perjungiate dažnai, įsitikinkite, kad kontaktoriaus elektrinis patvarumas atitinka jūsų poreikius. Visada laikykitės vietinių elektros saugos taisyklių.
