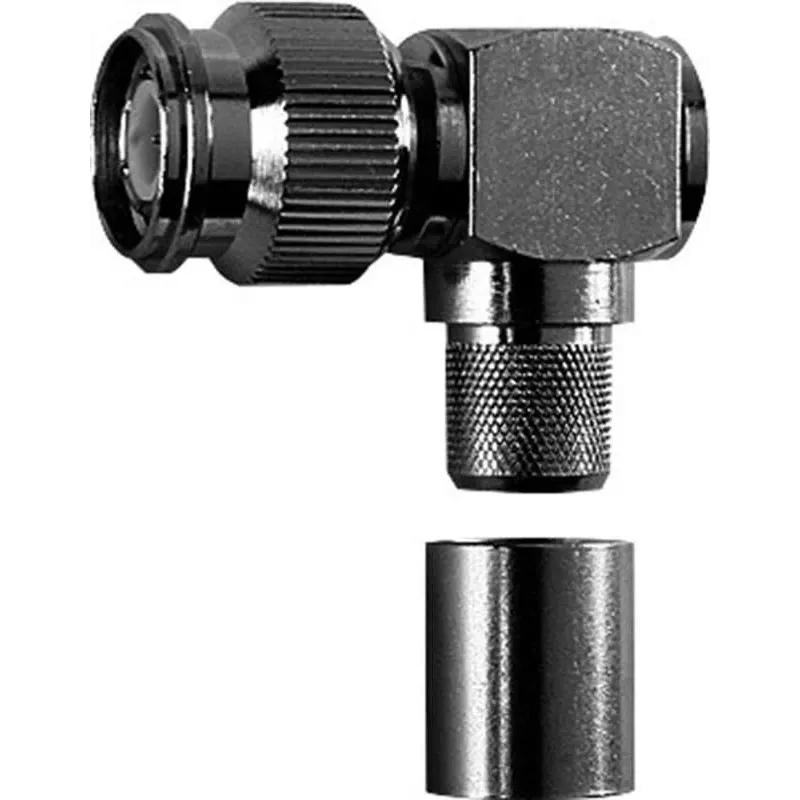

Telegärtner TNC stačiu kampu crimp jungtis, 50 Ohm, RG-213/U, lituojama/crimpinama, G42 (2.7/7.1), B1812 (J01010A0066)

Kai reikia prijungti RG-213/U kabelį prie įrenginio, esančio sunkiai pasiekiamoje vietoje, tiesi jungtis dažnai tampa kliūtimi. Telegärtner J01010A0066 yra stačiu kampu (90°) TNC kištukas, specialiai sukurtas RG-213/U koaksialiniam kabeliui. Jo lenkta konstrukcija leidžia išvengti staigių kabelio vingių, kurie gadina signalą ir apsunkina montavimą.

Kodėl verta rinktis šią jungtį?

• Stačiu kampu (90°) – idealiai tinka vietose, kur trūksta erdvės tiesiam sujungimui, pavyzdžiui, prie įrenginių skydų ar siaurų kabelių kanalų.
• 50 Ω varža – užtikrina stabilų signalo perdavimą ir mažus atspindžius, ko reikia profesionalioms RF sistemoms.
• Lituojamas centrinis kontaktas ir crimpinamas išorinis – patikimas, mechaniškai tvirtas sujungimas, atsparus vibracijai ir temperatūros pokyčiams.
• Tikslus suderinamumas su Telegärtner G42 kabelių grupe (dielektrikas 2,7 mm, išorinis laidininkas 7,1 mm) – jungtis puikiai tinka RG-213/U kabeliui.

Kam tai skirta?

Ši jungtis skirta radijo mėgėjams, antenų montuotojams, ryšių sistemų specialistams ir visiems, kurie naudoja RG-213/U kabelį ir nori patikimo stačiu kampu TNC sujungimo be papildomų adapterių. Ji pravers tiek statant antenų sistemas, tiek taisant ar atnaujinant esamą įrangą.

Pagrindinės specifikacijos

• Jungties serija: TNC
• Jungties tipas: kabelinė jungtis, kištukas (male)
• Korpuso forma: stačiu kampu (90°)
• Varža: 50 Ohm
• Centrinio kontakto prijungimas: lituojamas
• Išorinio laidininko prijungimas: crimpinamas
• Suderinamas kabelis: RG-213/U
• Kabelių grupė (Telegärtner): G42
• Nominalus dielektriko skersmuo: 2,7 mm
• Nominalus išorinio laidininko skersmuo: 7,1 mm
• Montavimo tipas: kabelinė
• Pritaikymas: RF koaksialinės sistemos

Kaip naudoti

Nuimkite RG-213/U kabelio izoliaciją taip, kad atidengtumėte centrinį laidininką ir išorinį ekraną pagal jungties konstrukciją. Centrinį laidininką įstatykite į jungties centrinį kontaktą ir lituokite. Išorinį ekraną užmaukite ant crimpinimo įvorės ir suspauskite crimpavimo įrankiu. Patikrinkite, ar jungtis tvirtai laikosi ir ar nėra trumpojo jungimo.

Patarimas: Crimpuodami naudokite tinkamo dydžio crimpavimo įrankį, kad užtikrintumėte patikimą elektros kontaktą. Prieš lituodami nuvalykite centrinį laidininką nuo oksidų – taip užtikrinsite ilgaamžiškumą ir stabilų signalą.
