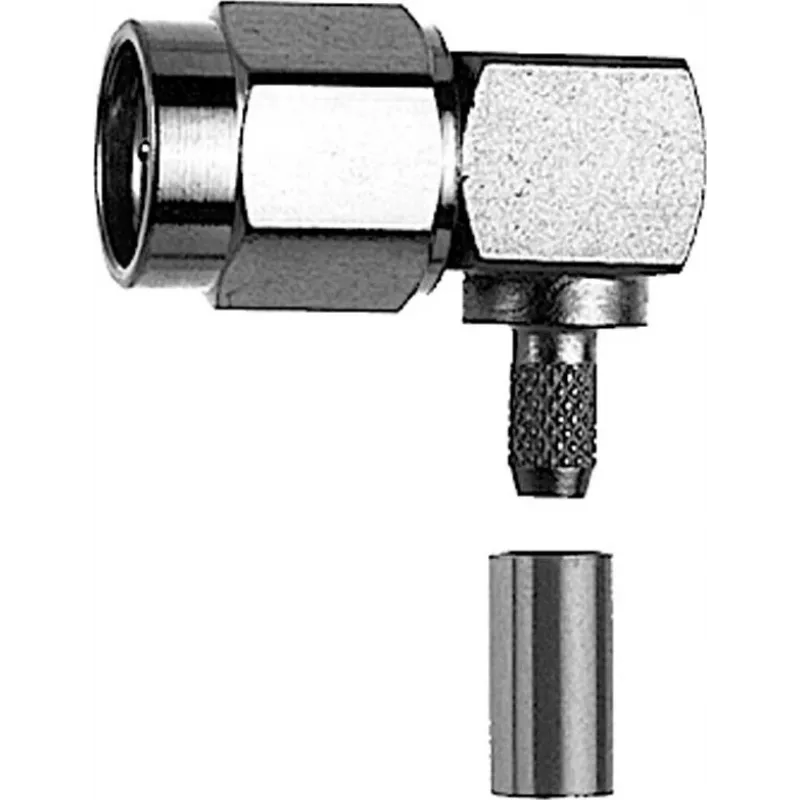

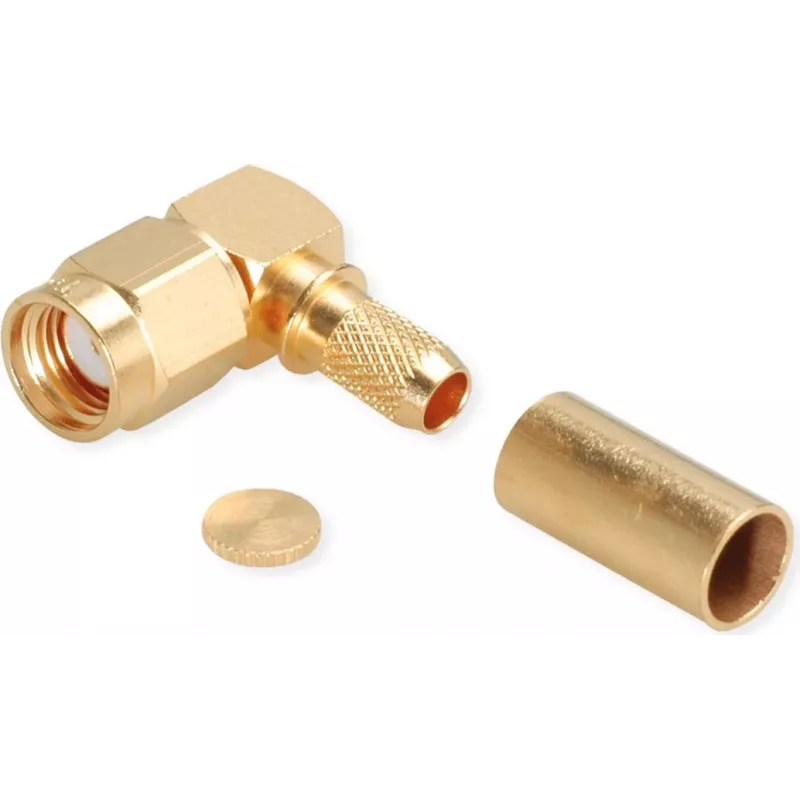

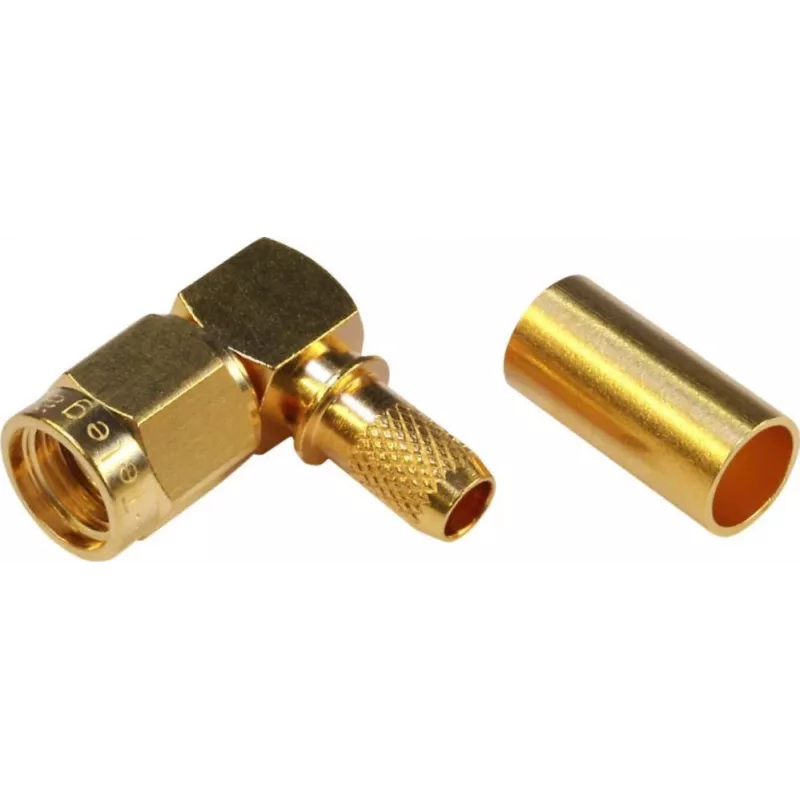

TELEGÄRTNER RP-SMA stačiu kampu kištukas su užspaudimo jungtimi RG-58C/U kabeliui, 50 omų, auksuotas

Kai reikia patikimo 50 omų RF ryšio iki 6 GHz, o vietos – nedaug, šis TELEGÄRTNER RP-SMA stačiu kampu kištukas su užspaudimo jungtimi tampa idealiu sprendimu. Jo lenkta konstrukcija leidžia kabelį išvesti kampu, taip sutaupant vietos ankštuose įrenginiuose, o auksuotas žalvaris užtikrina mažą kontaktinę varžą ir ilgaamžiškumą.

Privalumai

• Stačiu kampu – kompaktiškas kabelio išvedimas sunkiai pasiekiamose vietose.
• Užspaudimo jungtis – patikimas ir tvirtas kabelio prispaudimas.
• Auksavimas – atsparumas korozijai ir stabilios elektrinės savybės laikui bėgant.
• Plačios darbinės temperatūros – nuo -65 °C iki +165 °C.

Kam tinka

• RF kabelių rinkiniams su RG-58C/U arba suderinamais kabeliais.
• Belaidžių ryšių ir antenų montavimui, kai reikalinga atvirkštinio poliškumo SMA jungtis.
• Įrenginiams, kuriuose ribota erdvė arba reikalingas kampinis kabelio išėjimas.

Pagrindinės specifikacijos

• Jungties tipas: RP-SMA kištukas (vyriškas)
• Orientacija: stačiu kampu
• Varža: 50 omų
• Dažnių diapazonas: DC – 6 GHz
• VSWR: ≤ 1,25 esant 6 GHz
• Korpuso medžiaga: žalvaris, auksuotas
• Centrinis kontaktas: žalvaris, auksuotas
• Izoliatorius: PTFE
• Darbinė temperatūra: -65 °C iki +165 °C
• Sujungimų ciklai: ≥ 500

Kaip naudoti

Nuimkite RG-58C/U kabelio išorinę izoliaciją, paruoškite centrinį laidininką ir ekraną, tada užspauskite jungtį specialiomis žnyplėmis. Patikrinkite, ar kabelis tikrai tinka, prieš užspausdami.

Patarimas: prieš užspausdami visada įsitikinkite, kad kabelis atitinka RG-58C/U specifikaciją. Jei abejojate, pasitarkite su specialistais – netinkamas kabelis gali sugadinti jungtį arba susilpninti signalą.
