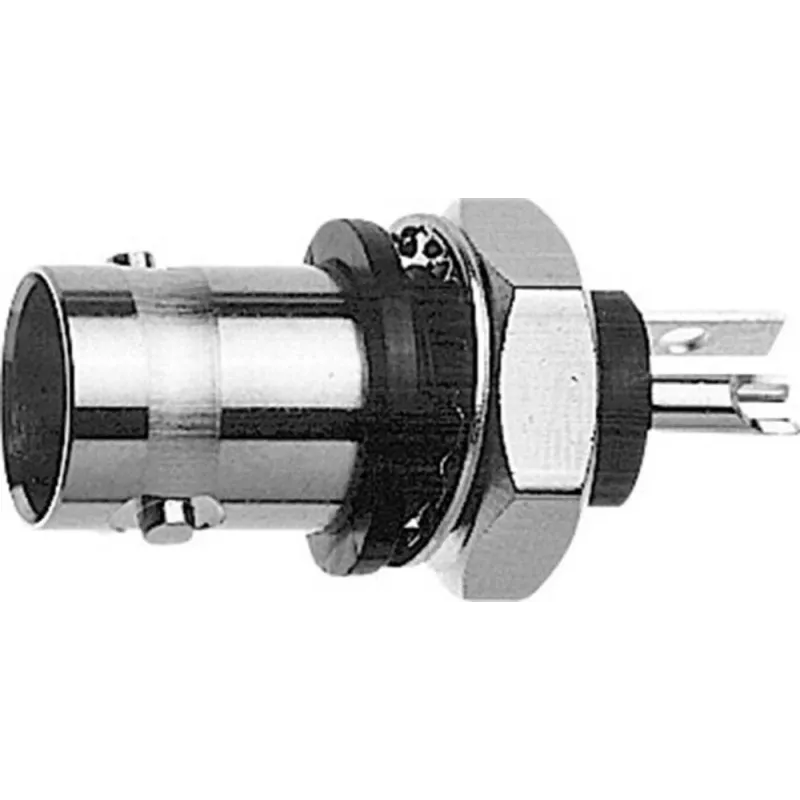

Telegärtner BNC skydinė lizdų jungtis, izoliuota 50 omų, mėlyna izoliacinė jungė, Z01 serija J01001B0043

50 omų varža ir izoliuota konstrukcija su mėlyna izoliacine junge – tai sprendimas, kuris užtikrina švarų signalą net ir sudėtingose RF sistemose. Telegärtner BNC skydinė lizdų jungtis su Z01 serijos J01001B0043 modeliu pašalina įžeminimo kilpas ir trikdžius, todėl tinka profesionaliam montavimui.

Kam skirta

RF inžinieriams, transliacijų technikams ir pramonės montuotojams, kuriems reikia patikimos skydinės BNC jungties su elektrine izoliacija.

Pagrindinės savybės

• BNC lizdas (moteriškas) su litavimo kontaktais patikimam sujungimui
• 50 omų varža standartinėms RF reikmėms
• Izoliuota konstrukcija su mėlyna izoliacine junge apsaugo nuo įžeminimo kilpų
• Skydinis / panelinis montavimas – lengvai integruojama į korpusus
• Auksuoti kontaktai ir nikeliuotas žalvarinis korpusas ilgaamžiškumui
• PTFE dielektrikas užtikrina puikias aukšto dažnio savybes

Specifikacijos

• Jungties tipas: BNC
• Lytis: lizdas (moteriškas)
• Montavimo tipas: skydinis / panelinis
• Varža: 50 omų
• Izoliacija: izoliuota
• Jungės tipas: izoliacinė jungė, mėlyna
• Serija: Z01
• Kontaktų danga: auksas
• Korpuso medžiaga: žalvaris, nikeliuotas
• Dielektriko medžiaga: PTFE
• Jungimo būdas: litavimas
• Prievadų skaičius: 1
• Atitinka RoHS: taip

Kaip naudoti

Jungtis montuojama į skydą arba panelę. Litavimo metu naudokite temperatūros reguliavimo lituoklį, kad nepažeistumėte PTFE dielektriko. Izoliacinė jungė turi būti montuojama ant nelaidžio paviršiaus, kad būtų užtikrinta geriausia izoliacija.

Patarimas: prieš lituodami nuvalykite kontaktus ir naudokite šiek tiek srauto, kad lydmetalis geriau sukibtų. Jei įmanoma, naudokite šilumos šuntą, apsaugantį dielektriką nuo perkaitimo.
