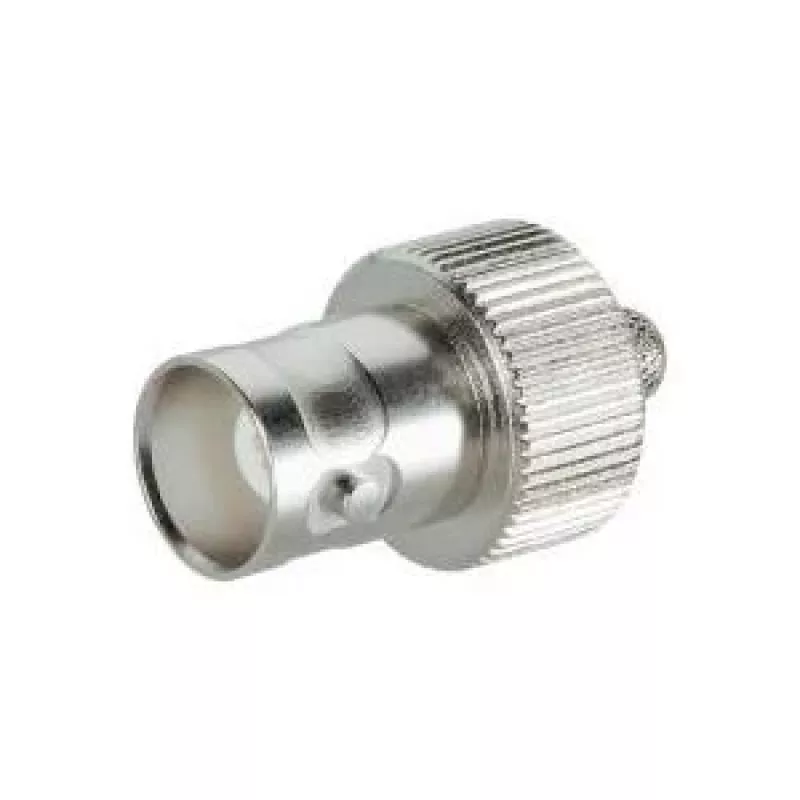

Telegärtner BNC moteriškas crimp jungtis 50 Ohm, skirta RG58 C/U, UG-1794/U, nikelis/auksas, 1 vnt. J01001A1265Z

Kai reikia patikimo 50 omų radijo dažnių ryšio, Telegärtner J01001A1265Z BNC moteriška jungtis yra tas sprendimas, kuris nepalieka abejonių. Ši precizinė jungtis su crimp užspaudimo technologija užtikrina tvirtą ir ilgaamžį sujungimą su RG58 C/U koaksialiniu kabeliu, išlaikant stabilią varžą ir minimalius signalo nuostolius nuo nuolatinės srovės iki 4 GHz.

Kodėl verta rinktis

• BNC moteriška (lizdas) jungtis su 50 omų varža
• Crimp tipo užspaudimas, skirtas RG58 C/U kabeliui
• Nikeliuotas žalvarinis korpusas, auksuotas centrinis kontaktas
• PTFE izoliatorius stabilioms dielektrinėms savybėms
• Dažnių diapazonas nuo DC iki 4 GHz, VSWR ≤ 1,3:1 esant 3 GHz
• Darbinė temperatūra nuo -40 °C iki +85 °C
• Atitinka UG-1794/U standartą

Kasdienis naudojimas

Montuotojai ir technikai įvertins paprastą crimp surinkimą, kuris užtikrina hermetišką jungtį, atsparią ištraukimui ir išlaikančią ekranavimo vientisumą. Kompaktiškas dydis ir standartinė BNC sąsaja leidžia greitai sujungti ir atjungti be papildomų įrankių – puikiai tinka bandymų stendams, antenų maitinimo linijoms ir vaizdo perdavimo sistemoms. PTFE izoliacija užtikrina stabilią varžą esant temperatūros svyravimams, o nikelio danga apsaugo nuo aplinkos poveikio.

Techninės specifikacijos

• Jungties tipas: BNC
• Jungties lytis: moteriška (lizdas)
• Varža: 50 omų
• Jungimo metodas: crimp
• Kabelio suderinamumas: RG58 C/U
• Standarto žymėjimas: UG-1794/U
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Kontakto medžiaga: žalvaris
• Kontakto danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampos vertė: 500 V (pikinė)
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• VSWR (maks.): 1,3:1 @ 3 GHz
• Darbinė temperatūra: -40 °C iki +85 °C
• Montavimo tipas: kabelio
• Serija/žymuo: G01
• Kontaktų skaičius: 1 (koaksialinis)

Pastaba

Patikimam RF ryšiui sudėtingomis sąlygomis – Telegärtner J01001A1265Z precizinė ir ilgaamžė crimp jungtis.
