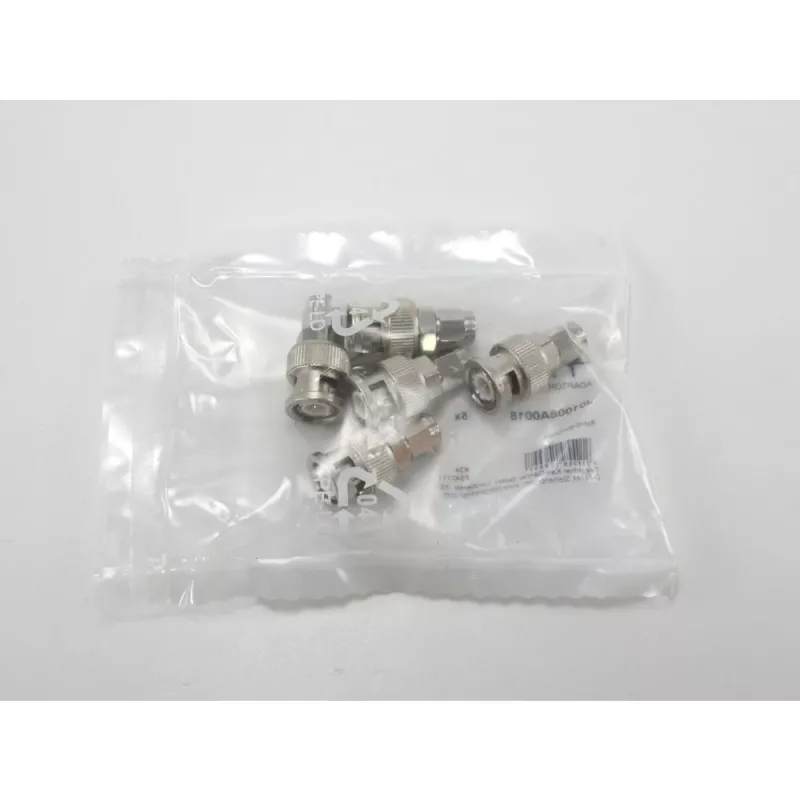

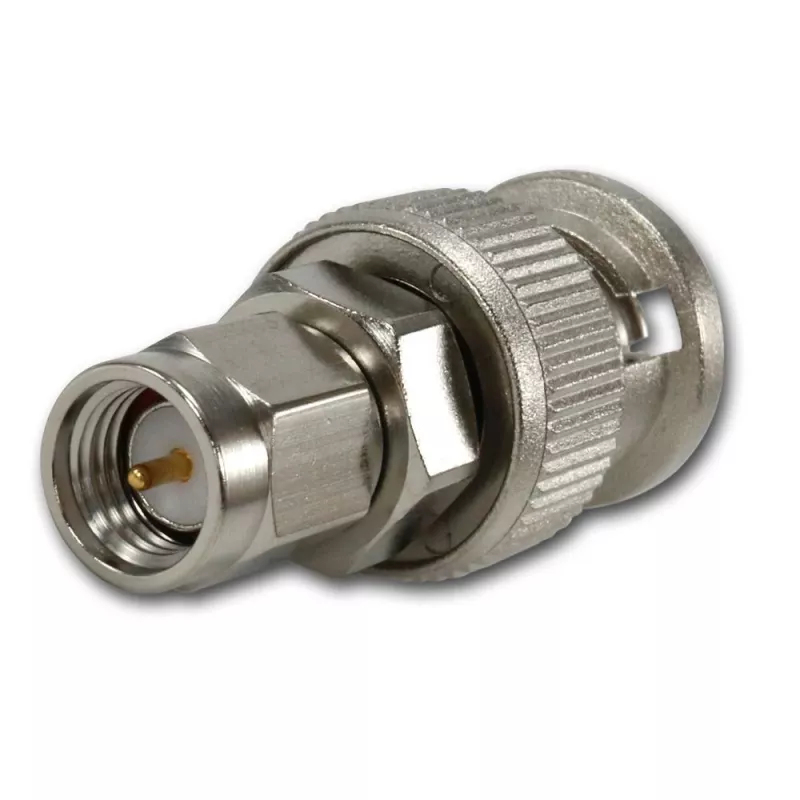

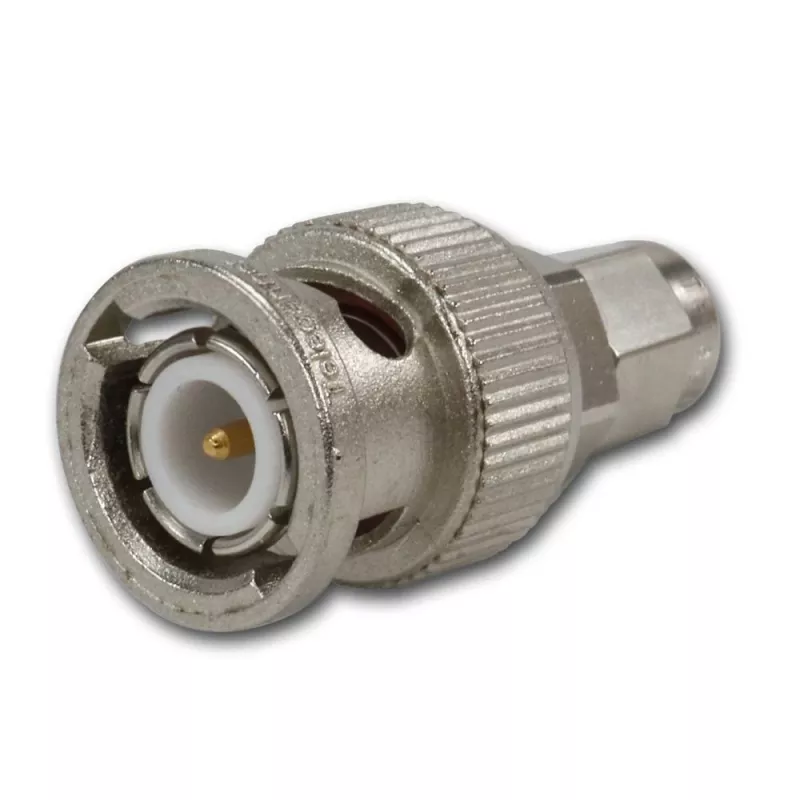

Telegärtner BNC male to SMA male koaksialinis adapteris, 50 omų, DC-4 GHz, nikeliuotas žalvaris J01008A0018

Kai reikia sujungti BNC kabelį su SMA prievadu, netinkamas adapteris gali sukelti signalo nuostolius, atspindžius ar mechaninį nesuderinamumą. Telegärtner J01008A0018 tai išsprendžia – tai precizinis linijinis adapteris, kuris BNC kištuką paverčia SMA kištuku, išlaikydamas stabilią 50 Ω varžą nuo DC iki 4 GHz.

Kam skirtas

RF technikams, testavimo inžinieriams ir montuotojams, kuriems reikia patikimo, mažų nuostolių perėjimo tarp BNC ir SMA sistemų laboratorijose, prietaisuose ar antenų įrenginiuose.

Pagrindinės savybės

• BNC kištukas – SMA kištukas, linijinės konstrukcijos koaksialinis adapteris
• 50 Ω varža su mažu VSWR (maks. 1,3:1 esant 3 GHz)
• Nikeliuotas žalvarinis korpusas ir auksuoti žalvariniai kontaktai – ilgaamžiškumas ir atsparumas korozijai
• PTFE izoliatorius užtikrina stabilias elektrines savybes plačiame temperatūrų diapazone
• Darbinė temperatūra: -40 °C iki +85 °C

Specifikacijos

• Jungtis A: BNC kištukas
• Jungtis B: SMA kištukas
• Varža: 50 Ω
• Dažnių diapazonas: DC – 4 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliatorius: PTFE
• VSWR (maks.): 1,3:1 esant 3 GHz
• Įterpimo nuostoliai (maks.): 0,2 dB esant 3 GHz
• Dielektrinė atsparumas įtampai: 1500 Vrms
• Izoliacijos varža: ≥ 5000 MΩ
• Kontaktų varža (centrinis): ≤ 1,5 mΩ
• Kontaktų varža (išorinis): ≤ 1 mΩ
• Darbinė temperatūra: -40 °C iki +85 °C
• Montavimo tipas: linijinis / laisvai kabantis

Kaip naudoti

Šis adapteris skirtas tiesioginiam sujungimui tarp BNC ir SMA jungčių. Tiesiog prijunkite BNC kištuką prie BNC lizdo, o SMA kištuką – prie SMA lizdo. Dėl kompaktiškos linijinės konstrukcijos jis netrukdo kabelių išdėstymui.

Patarimai

Kad užtikrintumėte geriausią veikimą, įsitikinkite, kad abi jungtys yra švarios ir tinkamai priveržtos. Neviršykite nurodyto dažnių diapazono, kad išlaikytumėte signalo vientisumą.
