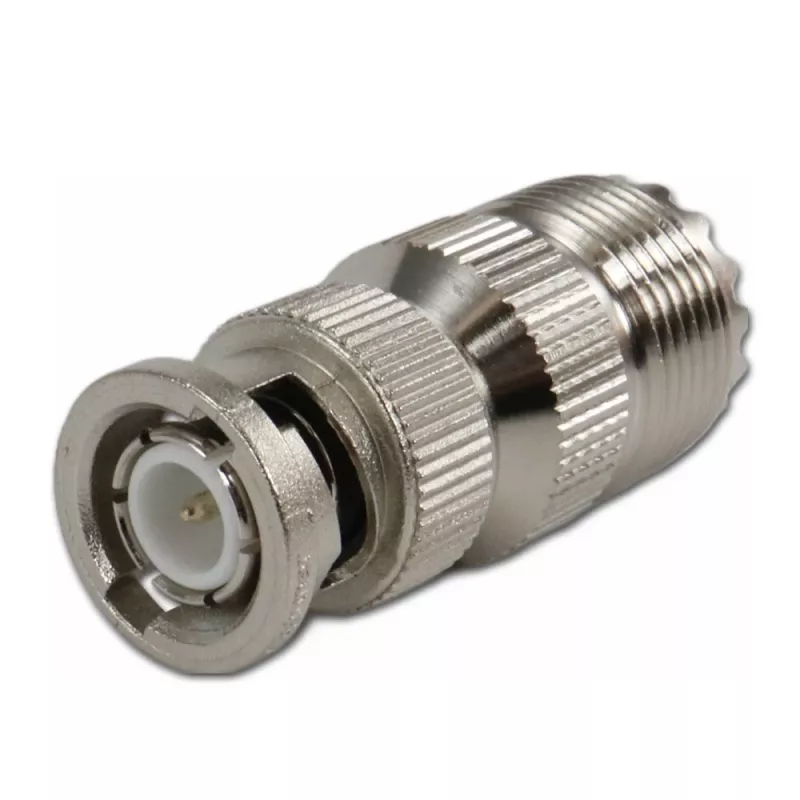

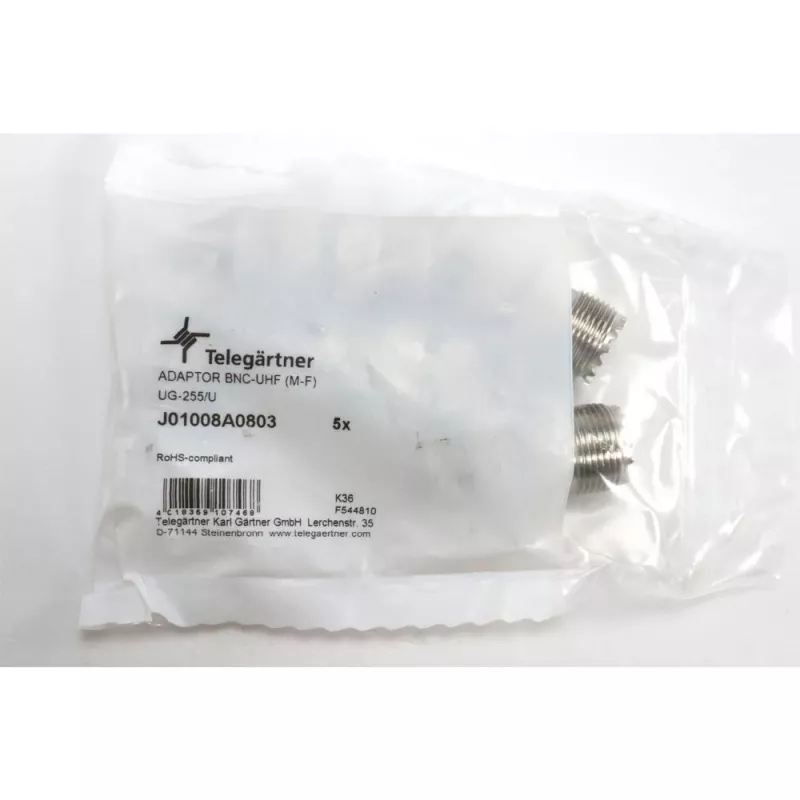

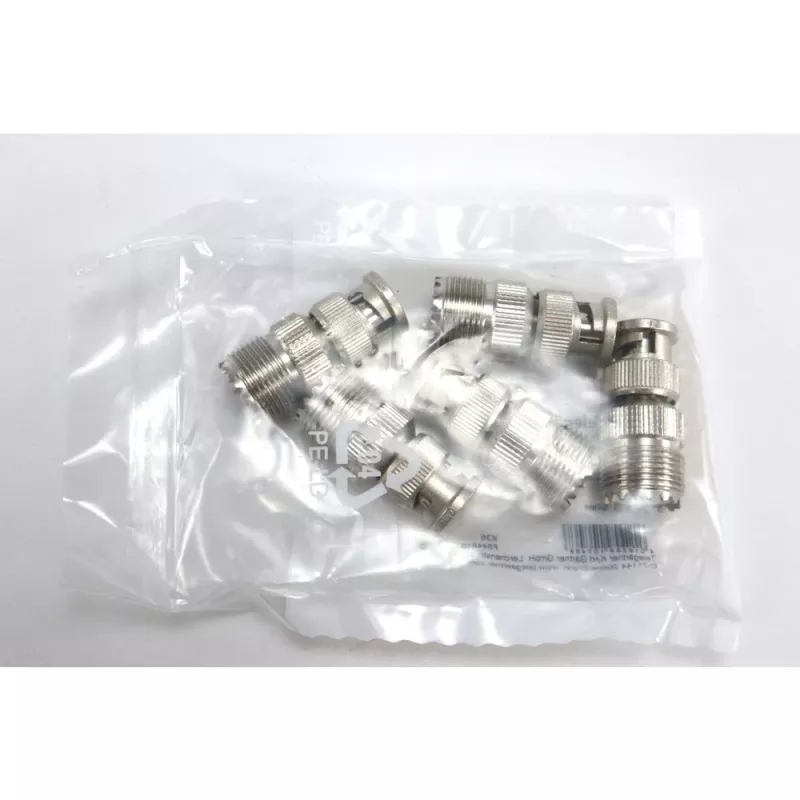

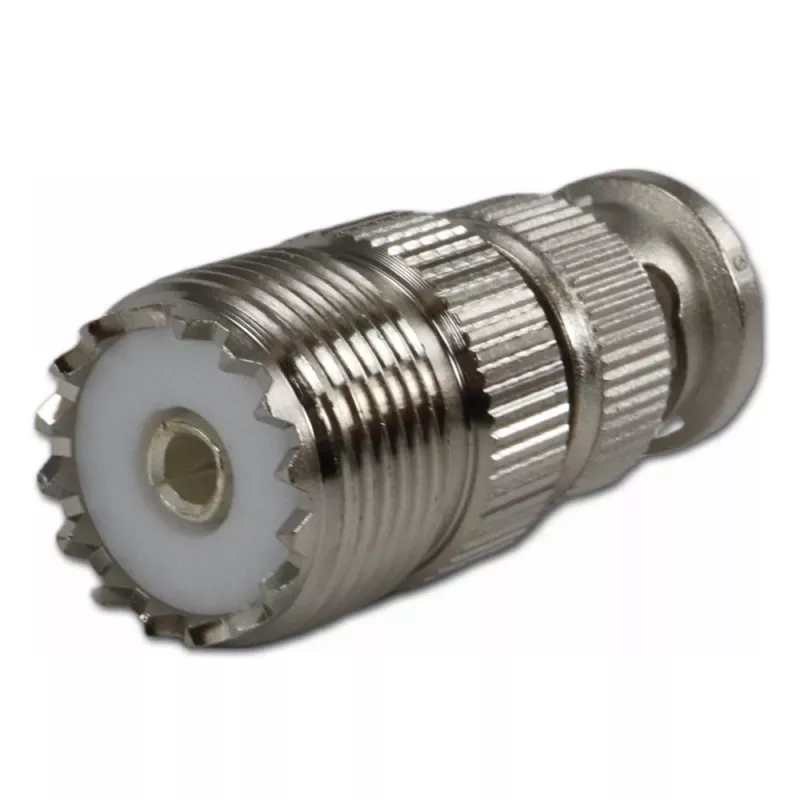

Telegärtner BNC kištukas į UHF lizdą koaksialinis adapteris J01008A0803

300 MHz dažnių diapazonas ir 50 Ω varža – tai pagrindiniai šio Telegärtner J01008A0803 adapterio parametrai, leidžiantys sujungti BNC ir UHF tipo koaksialinius jungtis. Nikeliu padengtas žalvarinis korpusas ir auksu padengti berilio vario kontaktai užtikrina patikimą signalo perdavimą net profesionaliose RF sistemose.

Kodėl verta rinktis

• BNC kištukas (vyriškas) į UHF lizdą (moterišką) – universalus sprendimas sujungti skirtingų standartų įrangą.
• 50 Ω varža BNC pusėje – tinkama daugumai radijo dažnių prietaisų.
• Dažnių diapazonas iki 300 MHz – pakanka įprastiems matavimo ir transliavimo darbams.
• Patvarus nikeliu padengtas žalvarinis korpusas – atlaiko kasdienį naudojimą.
• Auksu padengtas centrinis kontaktas – maža varža ir stabilus signalas.

Kasdienis naudojimas

Šis tiesus adapteris puikiai tinka bandymų stendams, transliavimo įrenginiams ir RF priežiūros darbams, kai reikia sujungti BNC ir UHF sąsajas. PTFE izoliatorius išlaiko stabilias charakteristikas nuo -40 °C iki +85 °C temperatūroje, o jungtis atlaiko iki 500 sujungimų ciklų.

Techninės specifikacijos

• Jungtis A: BNC kištukas (vyriškas)
• Jungtis B: UHF lizdas (moteriškas)
• Korpuso forma: tiesus
• Varža: 50 Ω
• Dažnių diapazonas: DC–300 MHz
• Korpuso medžiaga: žalvaris
• Korpuso danga: nikelis
• Kontaktų medžiaga: berilio varis
• Kontaktų danga: auksas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1,5 kVeff
• Izoliacijos varža: ≥ 5 GΩ
• Vidinio kontakto varža: ≤ 1,5 mΩ
• Išorinio kontakto varža: ≤ 1 mΩ
• Darbinė temperatūra: -40 °C iki +85 °C
• Sujungimų ciklai: 500

Pastaba

Telegärtner precizinis apdirbimas užtikrina pastovią varžą ir mažus nuostolius, todėl šis adapteris yra patikimas pasirinkimas profesionaliam RF ryšiui.
