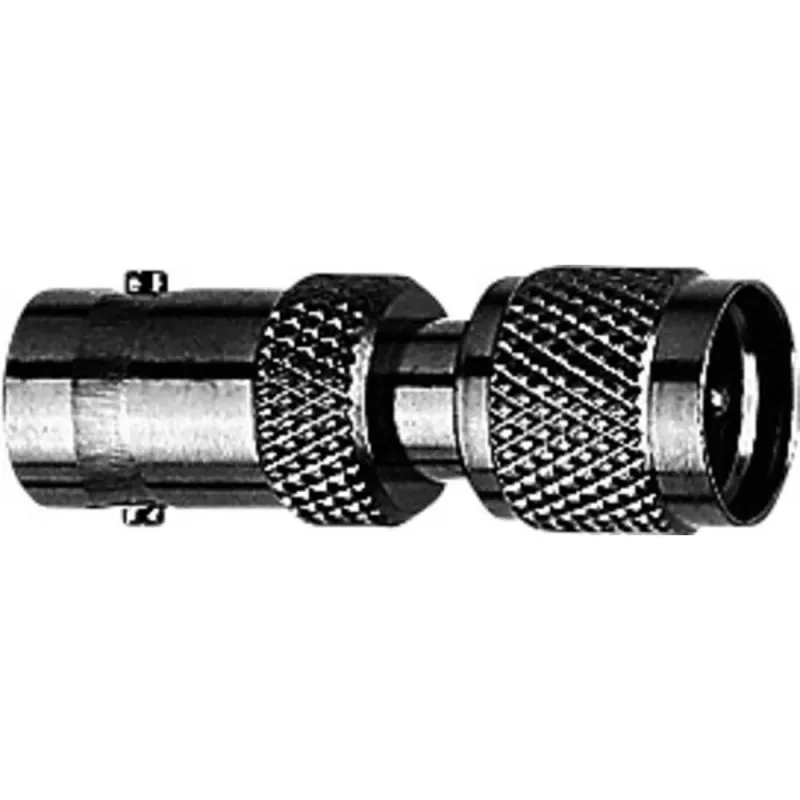

Telegärtner koaksialinis adapteris BNC lizdas į Mini-UHF kištuką J01008F0072

Kai reikia sujungti BNC ir Mini-UHF sąsajas, dažnai tenka ieškoti patikimo sprendimo, kuris neprarastų signalo kokybės. Telegärtner J01008F0072 adapteris yra skirtas būtent tokiam atvejui – tai tiesus perėjimas tarp BNC lizdo (female) ir Mini-UHF kištuko (male), užtikrinantis stabilų 50 Ω impedanso ryšį nuo nuolatinės srovės iki 1 GHz.

Kodėl verta rinktis šį adapterį?

• Patikima konstrukcija: korpusas pagamintas iš nikeliuoto žalvario, o centriniai kontaktai – iš auksuoto žalvario. Tai užtikrina ilgaamžiškumą ir atsparumą korozijai net ir intensyviai naudojant.
• Puikūs elektriniai parametrai: VSWR ≤ 1,2 esant 1 GHz, todėl signalo atspindžiai minimalūs, o perdavimas – efektyvus.
• Universalus pritaikymas: tinka antenų sistemoms, ryšio įrangai, testavimo stendams ir kitiems RF sprendimams, kur reikia sujungti BNC su Mini-UHF.
• Atsparumas aplinkai: darbinė temperatūra nuo -40 °C iki +85 °C, todėl adapteris veiks patikimai tiek šaltomis, tiek karštomis sąlygomis.
• Ilgas tarnavimo laikas: bent 500 sujungimo ciklų – net dažnai perjungiant išliks stabilus kontaktas.

Kam tai skirta?

Šis adapteris bus naudingas radijo mėgėjams, telekomunikacijų specialistams, inžinieriams, kurie dirba su RF įranga, taip pat tiems, kurie namuose ar garaže montuoja antenas ir ieško kokybiško perėjimo tarp skirtingų jungčių tipų. Jis puikiai tiks tiek profesionalioje aplinkoje, tiek hobio projektuose.

Pagrindinės specifikacijos

• Jungtis 1: BNC lizdas (female)
• Jungtis 2: Mini-UHF kištukas (male)
• Impedansas: 50 Ω
• Dažnių juosta: nuo nuolatinės srovės iki 1 GHz
• VSWR: ≤ 1,2 esant 1 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinio kontakto medžiaga: žalvaris, auksuotas
• Izoliatoriaus medžiaga: PTFE
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Sujungimų ciklų skaičius: ≥ 500
• Dielektrinė atsparumas įtampai: 1,5 kVeff (50 Hz)
• Darbinė įtampa: 500 Veff (50 Hz)
• Izoliacijos varža: ≥ 5 GΩ

Kaip naudoti

Adapteris yra tiesaus tipo, todėl jį paprasta prijungti: vieną galą (BNC lizdą) junkite prie BNC kištuko, o kitą (Mini-UHF kištuką) – prie Mini-UHF lizdo. Dėl tvirtos konstrukcijos jis tinka tiek nuolatiniam montavimui, tiek dažnam perjungimui. Prieš jungdami įsitikinkite, kad abi jungtys švarios ir sausos – taip išlaikysite optimalų signalo perdavimą.

Patarimas

Norėdami prailginti adapterio tarnavimo laiką, sujungimo metu nenaudokite jėgos – BNC jungtis fiksuojama pasukant, o Mini-UHF – užsukant. Laikykite adapterį sausą ir apsaugotą nuo dulkių, kad kontaktai išliktų švarūs.
