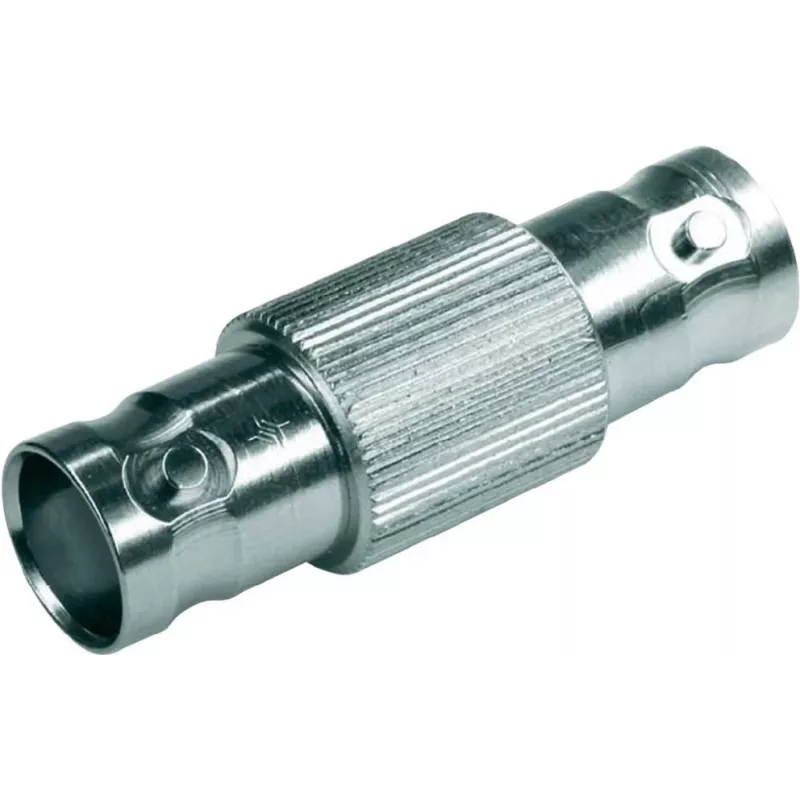

Telegärtner BNC adapteris BNC lizdas į BNC lizdą J01005A0006

Kai reikia sujungti du BNC lizdus vienoje linijoje, šis Telegärtner adapteris užtikrina sklandų signalo perdavimą iki 4 GHz dažnio. Puikiai tinka 50 Ω koaksialinėms sistemoms prailginti arba sujungti.

Kodėl verta rinktis

• Platus dažnių diapazonas: nuo DC iki 4 GHz
• Žemas VSWR: ≤1,2 (DC–2 GHz)
• Auksuoti kontaktai – patikimas ryšys
• PTFE izoliacija – terminis stabilumas
• Atitinka RoHS reikalavimus

Techninė informacija

• 1 jungtis: BNC lizdas (moteriška)
• 2 jungtis: BNC lizdas (moteriška)
• Varža: 50 Ω
• Adapterio tipas: tiesus
• Korpuso medžiaga: žalvaris, nikeliuotas
• Kontaktų medžiaga: žalvaris, auksuotas
• Izoliacijos medžiaga: PTFE
• Dažnių diapazonas: nuo DC iki 4 GHz
• Įtampa: 500 V (RMS)
• Izoliacijos varža: ≥ 5 GΩ
• Vidinė kontaktų varža: ≤ 1,5 mΩ
• Išorinė kontaktų varža: ≤ 1 mΩ
• Darbinė temperatūra: nuo -55 °C iki +155 °C
• Montavimas: linijoje / laisvai kabantis
• Standartas: IEC 60169-8
• Pakuotė: 1 vnt.

Kam tinka

Šis adapteris skirtas tiems, kurie dirba su RF įranga namuose ar laboratorijoje: radijo mėgėjams, testavimo inžinieriams, garso ir vaizdo sistemų montuotojams. Jis leidžia greitai sujungti du BNC kabelius su lizdais, prailginti liniją arba prijungti įrenginį prie esamos koaksialinės sistemos.

Kaip naudoti

Tiesiog įstatykite adapterį tarp dviejų BNC kištukų arba lizdų – užfiksuokite pasukdami ketvirtį apsisukimo. Dėl tiesios konstrukcijos jis užima mažai vietos ir netrukdo kitiems laidams.

Patarimas: prieš jungdami patikrinkite, ar visi kontaktai švarūs – tai užtikrins stabilų signalą ir ilgą tarnavimo laiką.
