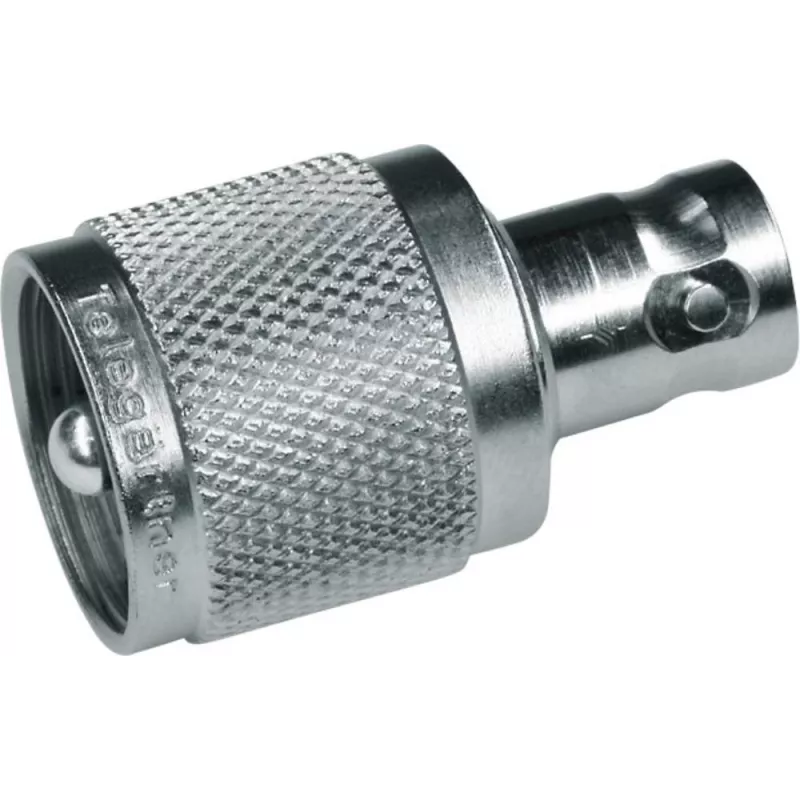

Telegärtner BNC lizdas į UHF kištuką koaksialinis adapteris J01008A0801

Kai reikia sujungti BNC jungtį turintį įrenginį su UHF kabeliu, dažnai tenka keisti jungtis arba lituoti perėjimą. Telegärtner J01008A0801 adapteris išsprendžia šią problemą vienu tiksliu, vientisu perėjimu, kuris išlaiko 50 Ω varžą ir užtikrina sklandų signalo perdavimą.

Kam skirtas

RF technikams, radijo mėgėjams ir transliacijų inžinieriams, kuriems reikia patikimo perėjimo tarp BNC ir UHF sąsajų nekeičiant esamų kabelių ar įrangos.

Pagrindinės savybės

• BNC lizdas (female) į UHF kištuką (male) – tiesus adapteris
• 50 Ω varža užtikrina signalo vientisumą
• Dažnių diapazonas nuo DC iki 1 GHz, VSWR ≤ 1,3 esant 1 GHz
• Nikeliuotas žalvarinis korpusas – ilgaamžiškumas ir atsparumas korozijai
• Auksuotas BNC centrinis kontaktas ir sidabruotas CuBe UHF centrinis kontaktas
• PTFE izoliatorius – maži nuostoliai ir aukšta temperatūrinė stabilumas
• Darbinė temperatūra nuo -40 °C iki +85 °C
• Dielektrinė atsparumas įtampai 1500 Veff
• Izoliacijos varža ≥ 5 GΩ

Specifikacijos

• 1 jungtis: BNC lizdas (female)
• 2 jungtis: UHF kištukas (male)
• Varža: 50 Ω
• Dažnių diapazonas: DC–1 GHz
• VSWR (maks.): 1,3 @ 1 GHz
• Korpuso medžiaga: žalvaris, nikeliuotas
• BNC centrinis kontaktas: žalvaris, auksuotas
• UHF centrinis kontaktas: CuBe, sidabruotas
• Izoliatoriaus medžiaga: PTFE
• Dielektrinė atsparumas įtampai: 1500 Veff
• Izoliacijos varža: ≥ 5 GΩ
• Darbinė temperatūra: nuo -40 °C iki +85 °C

Kaip naudoti

Adapteris yra tiesus, todėl jungiant BNC lizdą prie UHF kištuko pakanka vieno paprasto sujungimo. Prieš jungdami įsitikinkite, kad abi jungtys švarios ir tvirtai laikosi. Jei įmanoma, naudokite veržliarakčius, kad neperveržtumėte UHF jungties.

Patarimas: laikykite adapterį sausą ir švarų – tai prailgins jo tarnavimo laiką. Esant dideliems dažniams, venkite ilgų adapterių grandinių, nes kiekvienas papildomas sujungimas gali šiek tiek susilpninti signalą.
