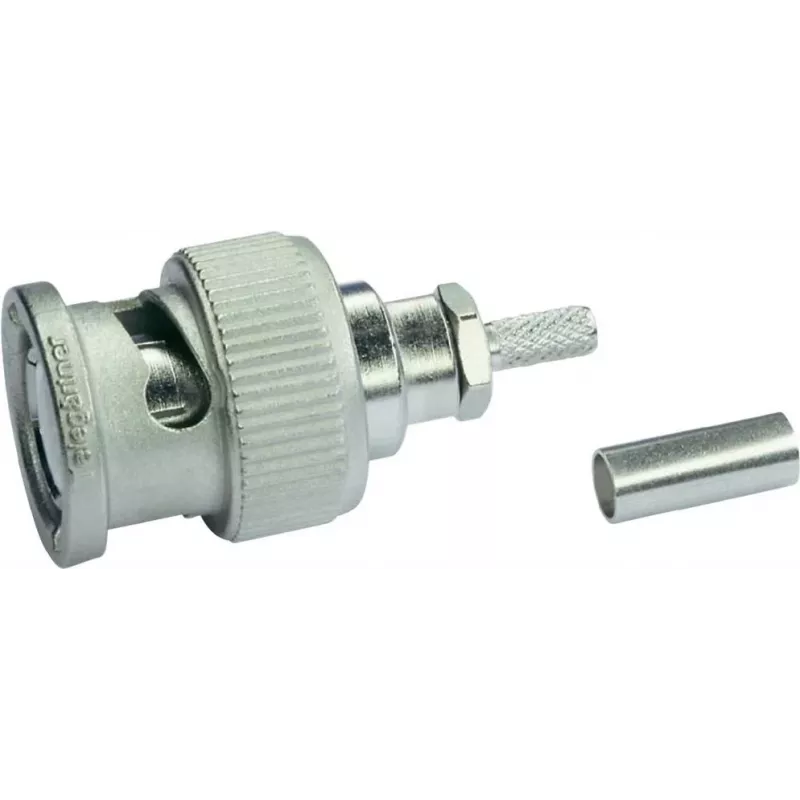

Telegärtner BNC kabelio kištukas Crimp G07 / G29 50 Ohm, Professional, skirtas RG-316/U ir 0.45/1.4, 1 vnt. J01000A1294

Kai reikia, kad 50 omų koaksialinė linija išliktų stabili net iki 4 GHz, jungties kokybė nulemia viską. Šis Telegärtner Professional serijos BNC kištukas sukurtas būtent tokiam darbui – su auksu padengtu centriniu kontaktu ir nikeliuotu žalvario korpusu jis užtikrina patikimą signalo perdavimą laboratorijoje, transliavimo įrangoje ar bet kurioje RF sistemoje, kur svarbus tikslus varžos suderinimas.

Kodėl verta rinktis šį BNC kištuką

• Vyriškas BNC kištukas, jungiamas bajoneto fiksatoriumi – greitas ir patikimas užraktas
• 50 Ohm varža, Professional serija
• Crimp tipo kontaktų tvirtinimas tiek vidiniam, tiek išoriniam laidininkui
• Suderinamas su RG-316/U (G07) ir 0.45/1.4 (G29) kabeliais
• Auksu padengtas centrinis kontaktas, nikeliuotas žalvario korpusas
• PTFE dielektrikas stabiliam aukšto dažnio darbui
• Dažnių diapazonas: DC–4 GHz
• Įtampos vertė: 500 V piko
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Ilgaamžiškumas: ≥500 sujungimo ciklų

Kaip jis naudojamas kasdien

Crimp/crimp konstrukcija leidžia su tinkamu crimp įrankiu atlikti tvirtą ir pakartojamą sujungimą. Jungtis skirta laboratorinėms, transliavimo ir RF reikmėms, kur būtina patikima 50 Ohm BNC sąsaja. Auksu padengtas centrinis kontaktas laikui bėgant mažina kontaktinę varžą ir apsaugo nuo korozijos.

Techninės specifikacijos

• Jungties tipas: BNC vyriškas (kištukas)
• Varža: 50 Ohm
• Tvirtinimas: crimp (vidinis ir išorinis)
• Kabelių grupės: G07 (RG-316/U), G29 (0.45/1.4)
• Korpuso medžiaga: žalvaris, nikeliuotas
• Centrinis kontaktas: auksu padengtas žalvaris
• Dielektrikas: PTFE
• Dažnių diapazonas: DC–4 GHz
• Įtampos vertė: 500 V piko
• Izoliacijos varža: ≥5 GΩ
• Vidinio kontakto varža: ≤1,5 mΩ
• Išorinio kontakto varža: ≤1 mΩ
• Sujungimo ciklai: ≥500
• Darbinė temperatūra: nuo -40 °C iki +85 °C
• Atitinka RoHS: taip

Pastaba

Profesionalioms RF instaliacijoms, kuriose svarbus tikslus varžos suderinimas ir patikimas crimp sujungimas, šis Telegärtner BNC kištukas užtikrina stabilų rezultatą. Nepamirškite, kad BNC jungtis fiksuojama bajoneto principu – pasukite ir užfiksuokite, o ne veržkite kaip srieginę.
