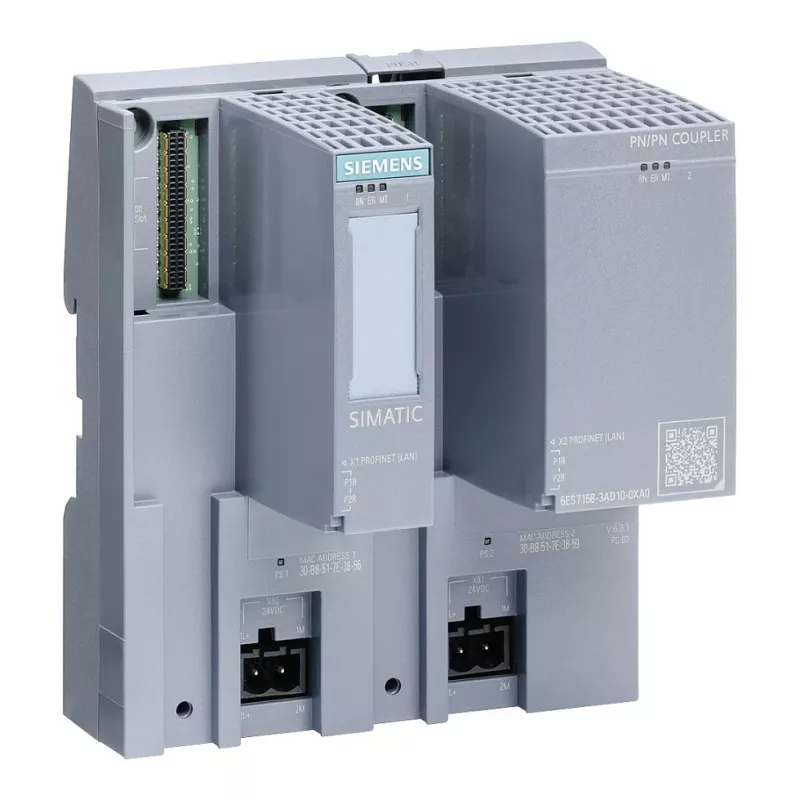

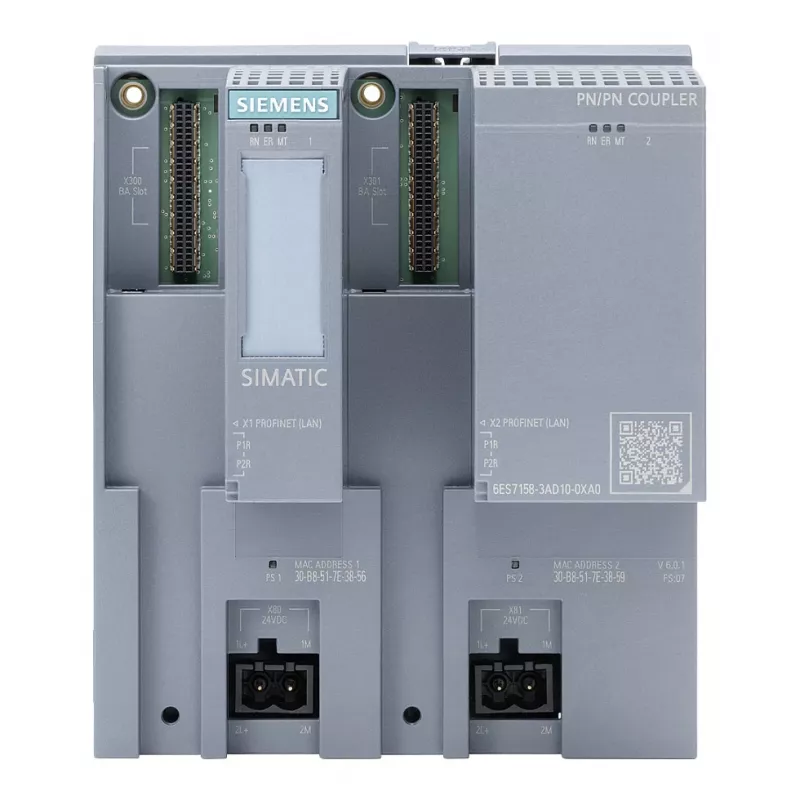

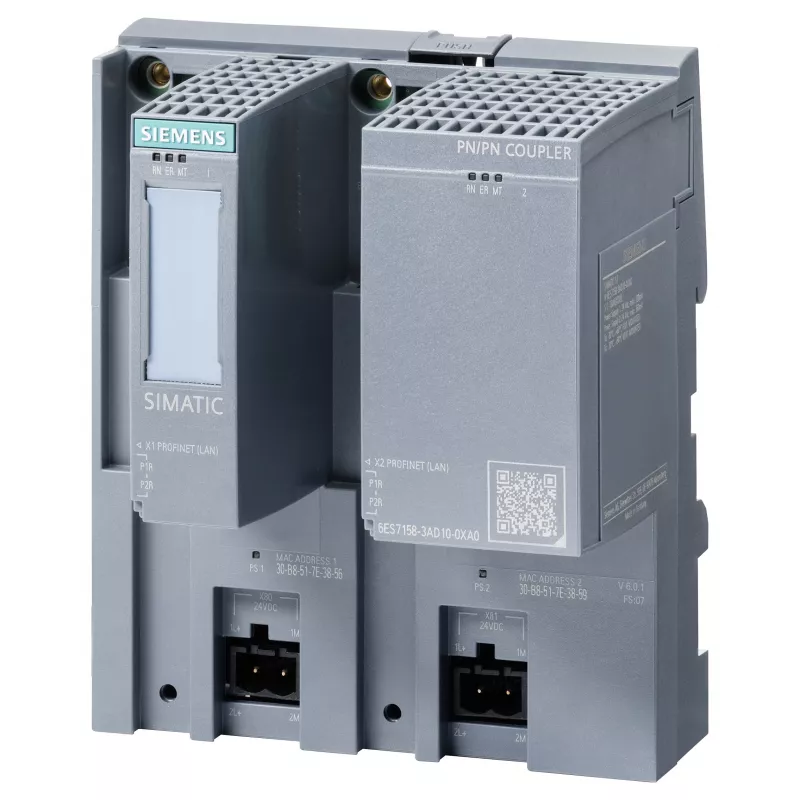

SIEMENS SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 | PROFINET IO Coupler tinklo sujungimui

Kai reikia sujungti du PROFINET IO tinklus, svarbu, kad tiltas veiktų patikimai ir neužgožtų našumo. SIEMENS SIMATIC PN/PN Coupler 6ES7158-3AD10-0XA0 yra būtent toks sprendimas – jis sujungia du PROFINET IO tinklus ir leidžia keistis duomenimis bei valdymo signalais tarp jų. Nesvarbu, ar integruojate senesnes sistemas, ar plečiate esamą automatizavimo infrastruktūrą, šis sujungimo įrenginys užtikrina sklandų ir skaidrų duomenų perdavimą.

Kam jis skirtas

Šis sujungimo įrenginys idealiai tinka automatizavimo inžinieriams, sistemų integratoriams ir priežiūros specialistams, dirbantiems su Siemens SIMATIC aplinka. Jis ypač naudingas tais atvejais, kai du atskiri PROFINET tinklai turi keistis I/O duomenimis – pavyzdžiui, paskirstytose gamybos linijose, procesų valdymo sistemose arba jungiant skirtingas gamyklos zonas.

Pagrindiniai privalumai

• Sujungia du PROFINET IO tinklus, veikdamas kaip IO įrenginys abiejose pusėse
• Du RJ45 Ethernet prievadai, palaikantys Fast Ethernet (100 Mbit/s) ryšį
• Palaiko iki 1024 baitų įvesties ir 1024 baitų išvesties duomenų kiekvienoje pusėje
• Maitinimas 24V DC, maksimali srovė 200 mA
• Montavimas ant DIN bėgelio – lengva įdiegti valdymo spintose
• Išsami diagnostika tinklo ir modulio būsenai stebėti
• Atitinka PROFINET Conformance Class B (CC-B) standartiniam realaus laiko ryšiui

Specifikacijos

• Produkto tipas: PROFINET IO sujungimo įrenginys
• PROFINET sąsajų skaičius: 2
• Sąsajos tipas: RJ45 (Ethernet)
• Duomenų perdavimo sparta: 100 Mbit/s (Fast Ethernet)
• PROFINET vaidmuo: IO įrenginys abiejose pusėse
• Maks. I/O duomenų ilgis: 1024 baitai įvesties, 1024 baitai išvesties kiekvienai pusei
• Maitinimo įtampa: 24V DC
• Srovės suvartojimas: maks. 200 mA esant 24V DC
• Konfigūravimo programinė įranga: TIA Portal, GSDML failas
• Montavimo būdas: DIN bėgelis
• Darbinė temperatūra: nuo 0 iki 60 °C
• Laikymo temperatūra: nuo -40 iki +70 °C
• Apsaugos klasė: IP20
• Galvaninė izoliacija: taip, tarp PROFINET sąsajų
• Programinės įrangos atnaujinimas: taip, per PROFINET
• Korpuso medžiaga: plastiko/metalo kompozitas
• PROFINET atitikties klasė: B (CC-B)
• Sinchronizacija: standartinis realaus laiko (RT), neskirta izochroniniam realaus laiko (IRT) ryšiui

Patarimai

Integruodami PN/PN sujungimo įrenginį, įsitikinkite, kad abiejuose PROFINET tinkluose yra unikalūs IP adresai ir įrenginių pavadinimai. Naudokite TIA Portal paprastam nustatymui ir diagnostikai. Šis įrenginys nėra skirtas IRT programoms; jei reikia izochroninio realaus laiko ryšio, apsvarstykite kitus sprendimus. Patikrinkite, ar maitinimo šaltinis užtikrina stabilią 24V DC įtampą, ir įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas.

Patarimas: prieš pradedant eksploataciją, atnaujinkite įrenginio programinę įrangą per PROFINET, kad užtikrintumėte geriausią suderinamumą su TIA Portal.
