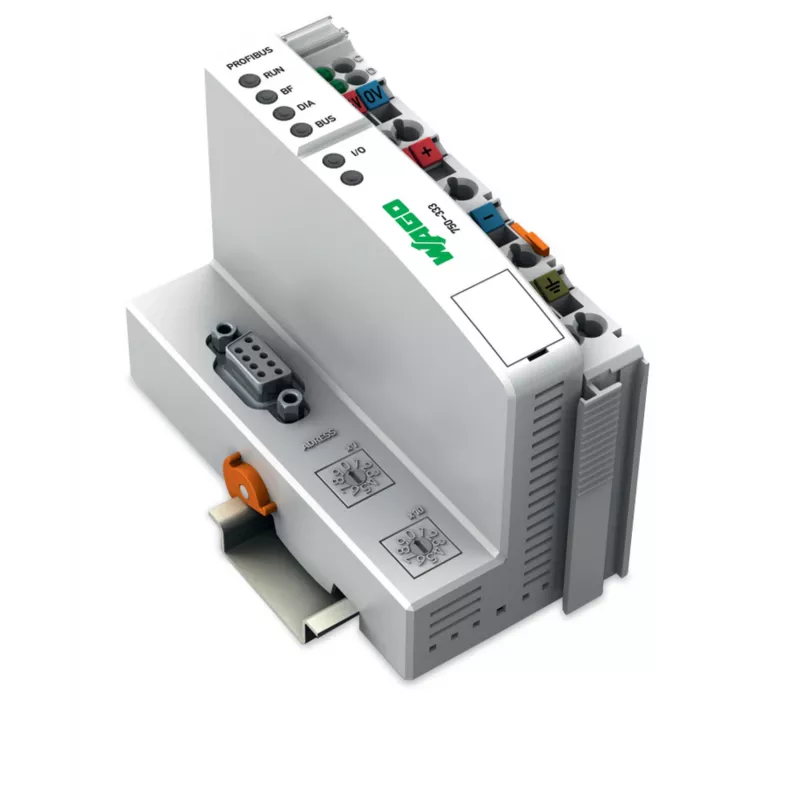

WAGO 750-333 PROFIBUS DP lauko magistralės jungtis

Ar jūsų gamybos linija ar pastatų automatizavimo sistema jau „kalba“ PROFIBUS DP? Tuomet ši jungtis – tai tiltas, kuris jūsų WAGO I/O modulius sklandžiai įtrauks į tinklą. Jokio vargo – ji automatiškai prisitaiko prie jūsų tinklo greičio ir leidžia sutelkti dėmesį į tai, kas svarbiausia: patikimą duomenų mainą tarp jutiklių, pavarų ir valdiklių.

Kodėl verta rinktis šią jungtį?

• Lankstumas iki paskutinio modulio – palaiko iki 64 I/O modulių (standartiškai) ar net 250 su magistralės plėtimu. Nesvarbu, ar turite nedidelę sistemą, ar didžiulį tinklą – ši jungtis auga kartu su jumis.
• Automatinis greičio atpažinimas – nuo 9,6 kbit/s iki 12 Mbit/s. Įjungiate, o ji pati susiderina su tinklu. Jokių papildomų nustatymų, jokio galvos skausmo.
• Kompaktiškas dizainas – telpa ant DIN bėgio (35 mm) ir neužima daug vietos jūsų valdymo spintoje. Laisvesnė erdvė – geresnė oro cirkuliacija ir lengvesnis aptarnavimas.
• Patikima izoliacija – 500 V tarp sistemos ir lauko grandinių apsaugo jūsų įrangą nuo trikdžių ir užtikrina stabilų veikimą net pramoninėje aplinkoje.

Kam ši jungtis tinka?

• Gamybos ir procesų valdymo sistemoms, kur reikia patikimo ryšio tarp valdiklio ir lauko įrenginių.
• Pastatų automatizacijai – šildymo, vėdinimo, apšvietimo sistemoms, kurios „bendrauja“ per PROFIBUS DP.
• Nuotoliniam I/O – kai jutikliai ir pavaros yra toli nuo pagrindinio valdiklio, o jums reikia stabilaus duomenų perdavimo.

Svarbiausios savybės

• Protokolas: PROFIBUS DP (pavaldinys)
• Duomenų perdavimo sparta: 9,6 kbit/s … 12 Mbit/s (automatinis atpažinimas)
• Maks. I/O modulių skaičius: 64 (standartinis), 250 (su magistralės plėtimu)
• Proceso vaizdo dydis: 244 žodžiai įėjimui / 244 žodžiai išėjimui
• Sistemos įtampa: 5 VDC (per duomenų kontaktus)
• Lauko maitinimo įtampa: 24 VDC (-15 % / +20 %)
• Vidinis srovės suvartojimas (5 V): 100 mA
• Lauko srovės suvartojimas (24 V): 50 mA
• Izoliacija: 500 V (sistema/laukas)
• Konfigūravimas: GSD failas
• Jungtis: D-sub 9 kontaktų (moteriška)
• Tvirtinimas: DIN bėgis 35 mm
• Darbinė temperatūra: 0 … 55 °C
• Laikymo temperatūra: -25 … 85 °C
• Apsaugos klasė: IP20
• Sertifikatai: CE, UL, KEMA-EX, GL

Patarimai iš praktikos

Prieš montuodami įsitikinkite, kad jūsų PROFIBUS tinklas yra tinkamai užbaigtas (terminatoriais) – tai išvengs duomenų klaidų. Naudokite kokybiškus kabelius ir jungtis, o GSD failą atsisiųskite iš oficialaus WAGO puslapio. Ši jungtis puikiai tinka tiek naujiems projektams, tiek senesnių sistemų atnaujinimui – tiesiog pakeiskite senąją jungtį ir mėgaukitės stabilumu.
