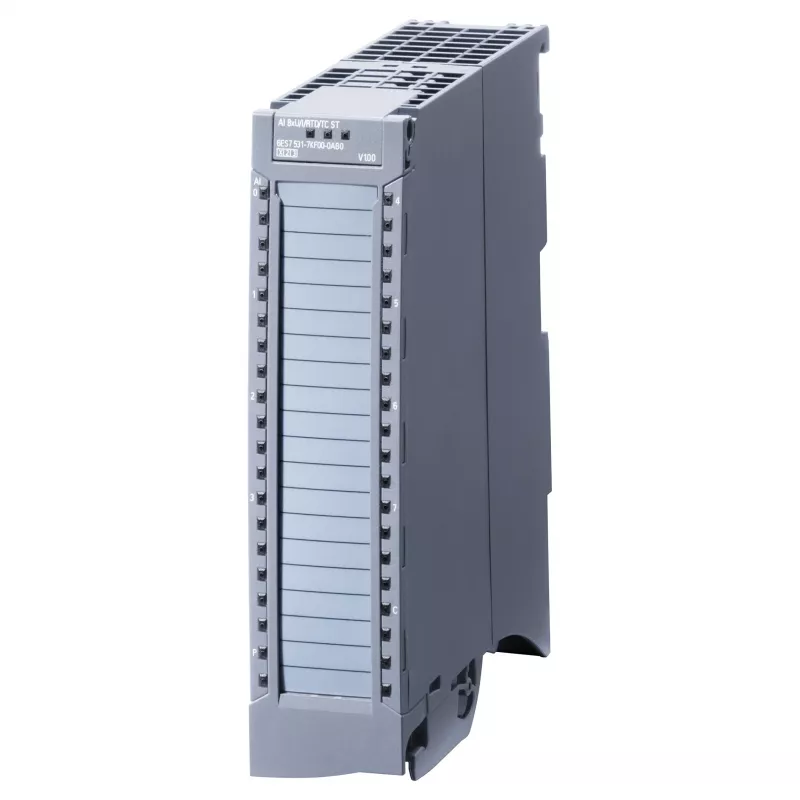

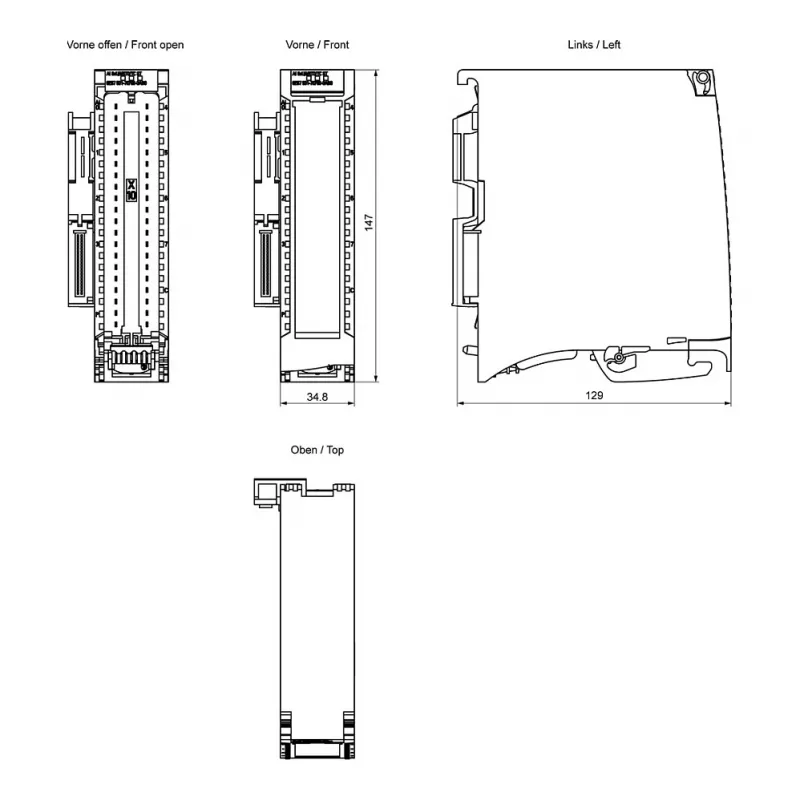

Siemens SIMATIC S7-1500 Analoginių įėjimų modulis AI 8xU/I/RTD/TC 16 bitų – 6ES7531-7KF00-0AB0

Kai jūsų gamybos linijoje ar bandomajame stende reikia vienu metu stebėti temperatūrą, slėgį ir srovę, dažnai tenka įsigyti kelis skirtingus modulius. Siemens SIMATIC S7-1500 AI 8xU/I/RTD/TC 16 bitų – 6ES7531-7KF00-0AB0 – vienas įrenginys, kuris sutvarko viską: aštuoni kanalai, kiekvieną galite nustatyti įtampai, srovei, varžos termometrui ar termoporai. Tai reiškia mažiau aparatūros, paprastesnį montavimą ir mažesnes išlaidas.

Kodėl šis modulis palengvins jūsų darbą?

• 8 nepriklausomai konfigūruojami įėjimai – viename modulyje galite maišyti įtampos, srovės, RTD ir termoporų signalus.
• 16 bitų skiriamoji geba (su ženklu) – tikslūs matavimai net ir mažiems signalų pokyčiams.
• Palaiko daugybę jutiklių tipų: Pt100, Ni100, Cu50 ir kitus RTD, taip pat termoporas B, E, J, K, N, R, S, T, C, D, L, U, TXK.

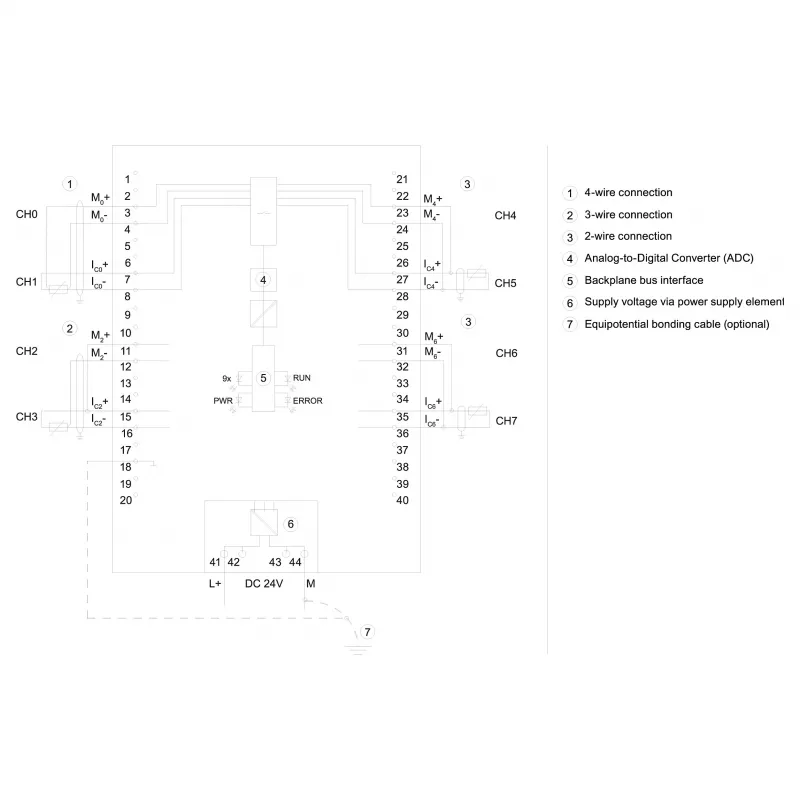

• RTD prijungimas 2, 3 arba 4 laidais – lankstumas prisitaikant prie esamos instaliacijos.
• Vidinė arba išorinė šaltosios sandūros kompensacija termoporoms – matavimai tikslūs nepriklausomai nuo aplinkos temperatūros.
• Išsami diagnostika: laido nutrūkimas, trumpasis jungimas, per didelė/maža vertė, matavimo diapazono klaida, jutiklio gedimas, bendrosios įtampos klaida – greitai rasite problemą.
• Techninės pertraukos (interrupts) pasiekus ribines vertes – sistema reaguoja akimirksniu.
• Greitas ciklas: visi 8 kanalai atnaujinami per 10 ms.
• Į komplektą įeina 40 kontaktų priekinė jungtis – nereikia nieko papildomai pirkti.

Kam jis tinka?

Šis modulis – idealus pasirinkimas procesų automatizavimui, mašinų gamybai ir bandymų stendams, kur reikia rinkti duomenis iš įvairių jutiklių. Jis montuojamas ant standartinės S7-1500 tvirtinimo bėgelio, o konfigūruojamas per TIA Portal – viskas aišku ir paprasta. Dėl savo universalumo jis tampa tikru „visų amatų meistru“ jūsų valdymo sistemoje.

Pagrindinės specifikacijos

• Modulio tipas: analoginių įėjimų modulis
• Serija: SIMATIC S7-1500
• Analoginių įėjimų skaičius: 8
• Signalo tipai: įtampa (U), srovė (I), RTD, termopora (TC)
• Skiriamoji geba: 16 bitų (su ženklu)
• Įtampos matavimo diapazonai: ±10V, ±5V, ±2.5V, ±1.25V, 0-10V, 0-5V, 0-2.5V, 0-1.25V
• Srovės matavimo diapazonai: ±20mA, 0-20mA, 4-20mA
• RTD tipai: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100 (2, 3, 4 laidų)
• Termoporų tipai: B, E, J, K, N, R, S, T, C, D, L, U, TXK (su vidine/išorine CJC)
• Bazinė izoliacija: taip (kanalai nuo magistralės)
• Tikslumas (įtampa/srovė): 0,1 % nuo galutinės vertės
• Tikslumas (RTD/TC): 0,2 % nuo galutinės vertės
• Energijos suvartojimas iš magistralės: maks. 0,9 W
• Diagnostikos funkcijos: laido nutrūkimas, trumpasis jungimas, per didelė/maža vertė, matavimo diapazono klaida, jutiklio klaida, bendrosios įtampos klaida
• Techninės pertraukos: taip (pvz., pasiekus ribinę vertę)
• Kanalų skaičius grupėje: 8 (visi nepriklausomi)
• Ciklo atnaujinimo laikas: 10 ms 8 kanalams (tipinis)
• Darbinė temperatūra: 0 °C iki 60 °C (horizontalus montavimas)
• Priekinė jungtis: įeina (40 kontaktų)
• Konfigūravimo programinė įranga: TIA Portal

Kaip naudoti?

Įdiekite modulį į S7-1500 sistemą, prijunkite jutiklius prie atitinkamų kanalų, o TIA Portal programoje kiekvienam kanalui nustatykite matavimo tipą ir diapazoną. Dėl individualios konfigūracijos galite vienu metu matuoti įtampą, srovę ir temperatūrą – viską be papildomų modulių. Diagnostikos funkcijos padės operatyviai pastebėti laidų ar jutiklių problemas, taip sumažindamos prastovų laiką.

Patarimas: prieš pradėdami matavimus, įsitikinkite, kad teisingai parinktas jutiklio tipas ir matavimo diapazonas – tai užtikrins tiksliausius rezultatus. O jei naudojate termoporas, nepamirškite sukonfigūruoti šaltosios sandūros kompensacijos pagal savo montavimo sąlygas.
