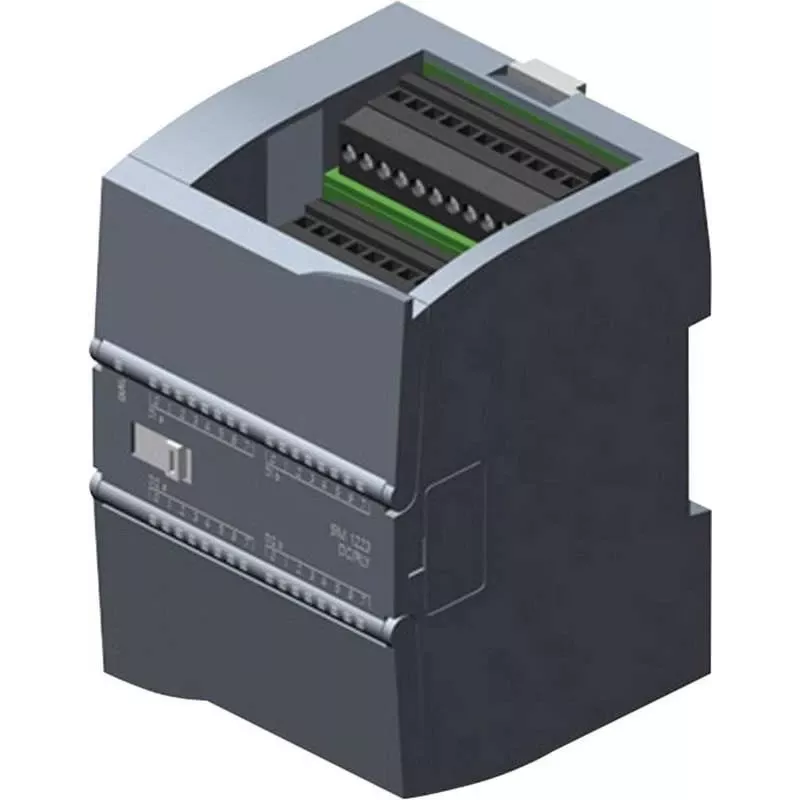

Siemens SIMATIC S7-1200 SM 1223 skaitmeninių įėjimų/išėjimų modulis, 16 DI 24V DC, 16 DO relinės, 2A 6ES7223-1PL32-0XB0

Kai reikia valdyti daugiau įrenginių nei leidžia pagrindinis PLC, praverčia papildomas įėjimų/išėjimų modulis. Siemens SIMATIC S7-1200 SM 1223 su 16 skaitmeninių įėjimų ir 16 relinių išėjimų praplečia jūsų sistemos galimybes – galite tiesiogiai jungti vožtuvus, kontaktorius ar mažus variklius. Reliniai išėjimai atlaiko iki 2 A vienam kanalui, todėl tinka tiek nuolatinės, tiek kintamosios srovės apkrovoms.

Kodėl verta rinktis šį modulį

• 16 skaitmeninių įėjimų (24 V DC, sink/source) ir 16 relinių išėjimų (2 A vienam taškui) – dvigubai daugiau galimybių viename modulyje.
• Relių kontaktai skirti iki 30 V DC arba 250 V AC – galite valdyti įvairius įrenginius nepriklausomai nuo maitinimo įtampos.
• Du atskirti potencialų grupės išėjimai palengvina laidų prijungimą ir gedimų paiešką.
• Maksimalus energijos suvartojimas iš pagrindinės plokštės – tik 4,5 W, tad neapkrauna maitinimo šaltinio.
• IP20 apsaugos klasė – skirta montuoti valdymo spintose.
• Darbinė temperatūra nuo 0 °C iki 50 °C (horizontali montavimo padėtis).

Techninė informacija

• Modulio tipas: skaitmeninių įėjimų/išėjimų modulis
• Serija: SIMATIC S7-1200
• Skaitmeninių įėjimų skaičius: 16
• Įėjimo įtampos tipas: DC
• Įėjimo įtampos lygis: 24 V DC
• Įėjimo tipas: Sink/Source (1 tipas pagal IEC 61131-2)
• Skaitmeninių išėjimų skaičius: 16
• Išėjimo tipas: relinis
• Išėjimo srovė vienam reliui: 2 A
• Išėjimo įtampos diapazonas (relinis): maks. 30 V DC / 250 V AC
• Izoliacija: yra, tarp kanalų ir pagrindinės plokštės
• Energijos suvartojimas (iš pagrindinės plokštės): maks. 4,5 W
• Darbinė temperatūra: 0 °C iki 50 °C (horizontali montavimo padėtis)
• Montavimo tipas: DIN bėgelis
• Suderinamumas: SIMATIC S7-1200 CPU
• Apsauga nuo trumpojo jungimo (išėjimai): nėra (reikalingas išorinis saugiklis)
• Apsaugos laipsnis: IP20
• Potencialų grupių skaičius (išėjimai): 2

Kam tinka

Šis modulis skirtas automatizavimo inžinieriams, technikams ir visiems, kurie kuria ar plečia valdymo sistemas su Siemens S7-1200 PLC. Jis puikiai tinka, kai reikia valdyti įvairius įrenginius: nuo paprastų indikatorių iki siurblių ar vožtuvų. Dėl relinių išėjimų modulis yra universalus – galite jungti tiek nuolatinės, tiek kintamosios srovės apkrovas.

Kaip naudoti

Modulis montuojamas ant DIN bėgelio šalia S7-1200 CPU. Prijunkite 24 V DC maitinimą prie įėjimų, o prie relinių išėjimų – valdomus įrenginius. Nustatykite adresus TIA Portal programinėje įrangoje. Dėl dviejų potencialų grupių galite atskirti skirtingų įtampų apkrovas, o tai padidina saugumą ir lankstumą.

Mūsų nuomonė

Patikimas ir universalus įėjimų/išėjimų plėtimo modulis S7-1200 sistemoms. SM 1223 sujungia didelį skaitmeninių įėjimų tankį su tvirtais reliniais išėjimais – tai praktiškas pasirinkimas automatizavimo projektams, kuriems reikia tiesioginio AC ar DC apkrovų valdymo. Rekomenduojame įsigyti kartu su išoriniais saugikliais, nes modulis neturi vidinės apsaugos nuo trumpojo jungimo.
