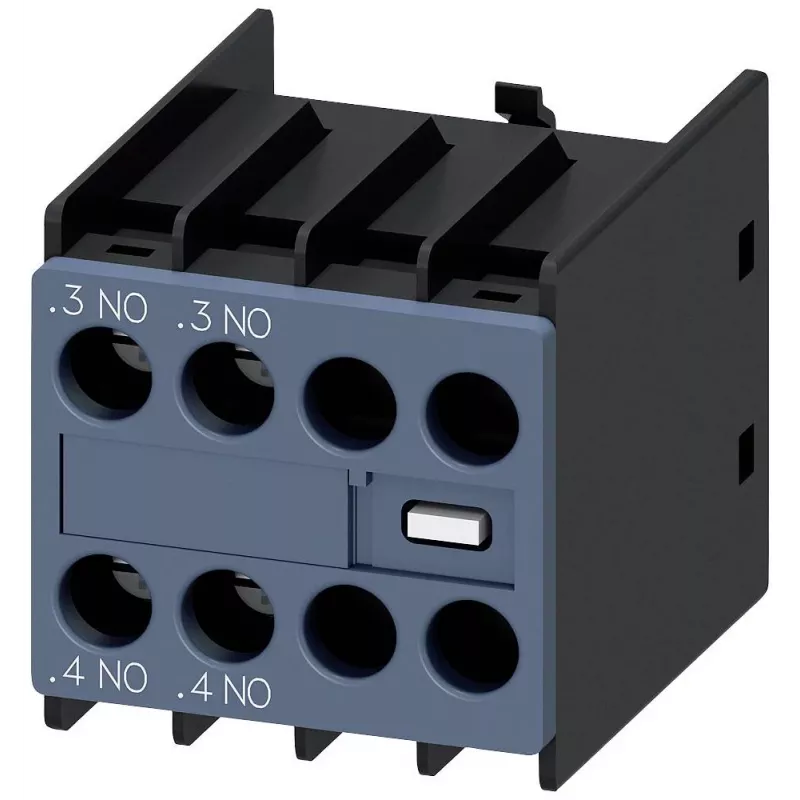

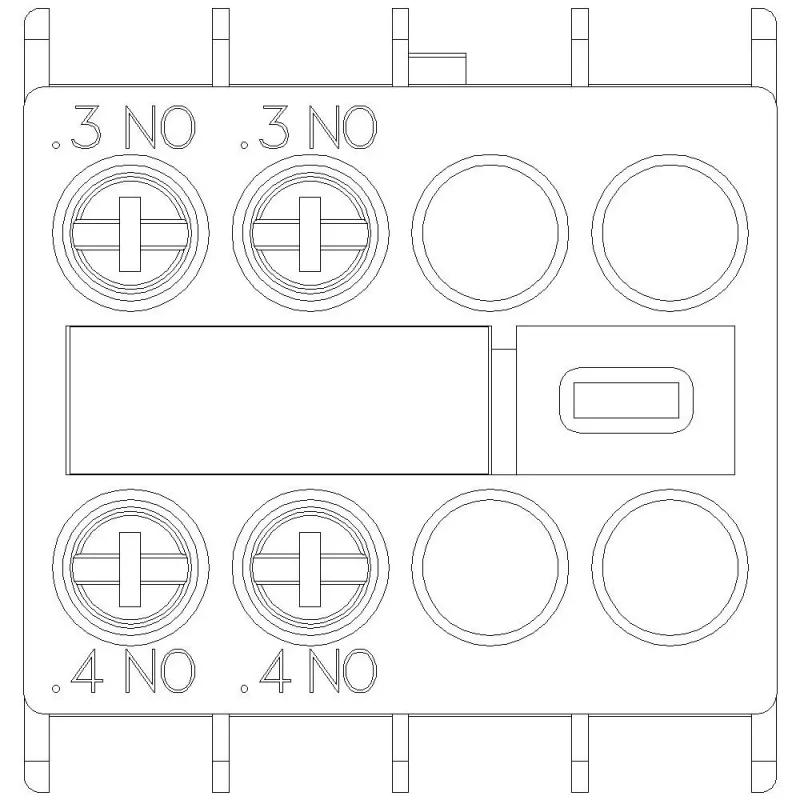

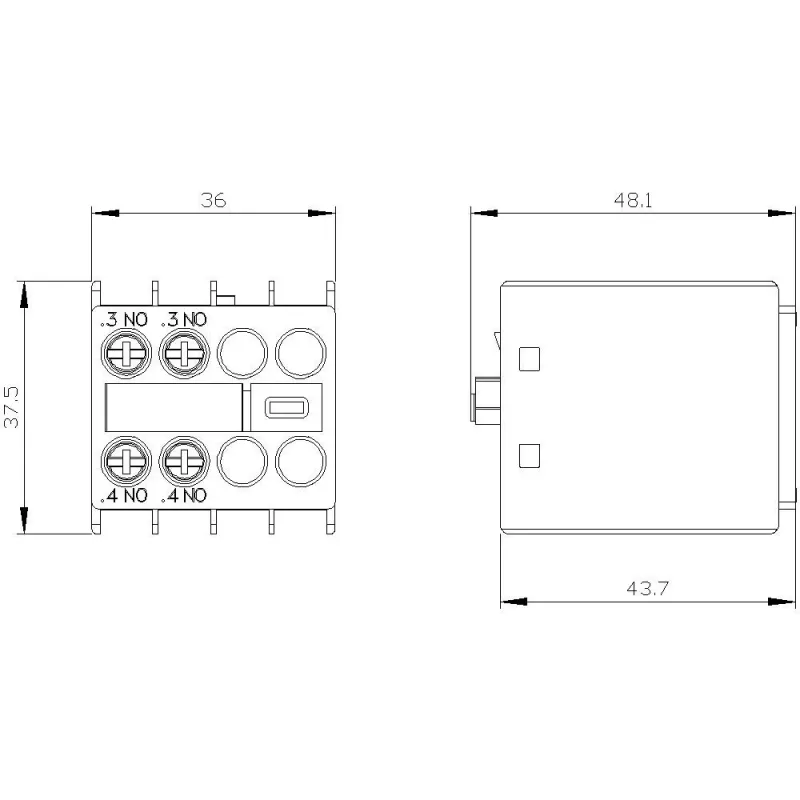

Siemens pagalbinis kontaktų blokas 3RH2911-1HA20, 2 NO, priekinis montavimas, varžtiniai gnybtai

Kai kontaktorių ar relių grandinėse reikia papildomų kontaktų signalizacijai, blokavimui ar valdymui, praverčia patikimas pagalbinis kontaktų blokas. Siemens 3RH2911-1HA20 su dviem normaliai atvirais (NO) kontaktais tiesiog užsimauna ant priekinės SIRIUS 3RT2 kontaktorių ir SIRIUS 3RH2 relių dalies – jokių papildomų įrankių nereikia.

Kam skirtas

Šis blokas skirtas elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kurie nori išplėsti Siemens SIRIUS perjungimo prietaisų kontaktų skaičių. Jis puikiai tinka variklių valdymo centruose, automatikos skyduose ir mašinų valdymo grandinėse, kur svarbus patikimumas ir vietos taupymas.

Pagrindinės savybės

• Du normaliai atviri (NO) kontaktai valdymo ir signalizacijos grandinėms
• Priekinis montavimas – lengvas ir greitas įrengimas
• Varžtiniai gnybtai užtikrina tvirtą ir vibracijai atsparų sujungimą
• Suderinamas su SIRIUS 3RT2 kontaktoriais ir SIRIUS 3RH2 valdymo relėmis
• Vardinė izoliacijos įtampa iki 690 V – tinka pramoninėms sąlygoms

Specifikacijos

• Kontaktų konfigūracija: 2 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė AC-15 prie 230 V: 6 A
• Vardinė darbinė srovė AC-15 prie 400 V: 3 A
• Vardinė darbinė srovė DC-13 prie 24 V: 1 A
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Elektrinis ilgaamžiškumas: 10 milijonų perjungimo ciklų
• Mechaninis ilgaamžiškumas: 30 milijonų perjungimo ciklų
• Trumpojo jungimo apsaugos saugiklis gG: 10 A
• Standartai: IEC 60947-5-1, EN 60947-5-1

Kaip naudoti

Užmaukite kontaktų bloką ant priekinės kontaktoriaus ar relės dalies, kol išgirsite spragtelėjimą. Patikrinkite, ar valdymo grandinės įtampa ir srovė neviršija leistinų verčių. Gnybtams priveržti naudokite tinkamo dydžio atsuktuvą pagal instaliacijos rekomendacijas.

Patarimas: prieš montuodami įsitikinkite, kad kontaktų blokas skirtas būtent jūsų SIRIUS 3RT2 ar 3RH2 modeliui – taip išvengsite netinkamo sujungimo. Visada laikykitės gamintojo nurodytų sukimo momentų.
