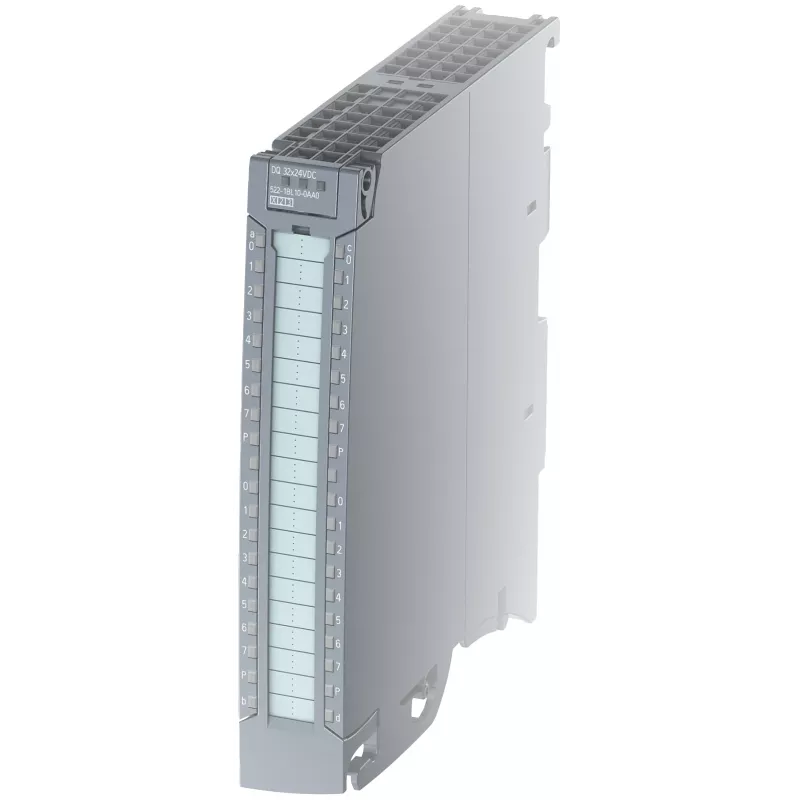

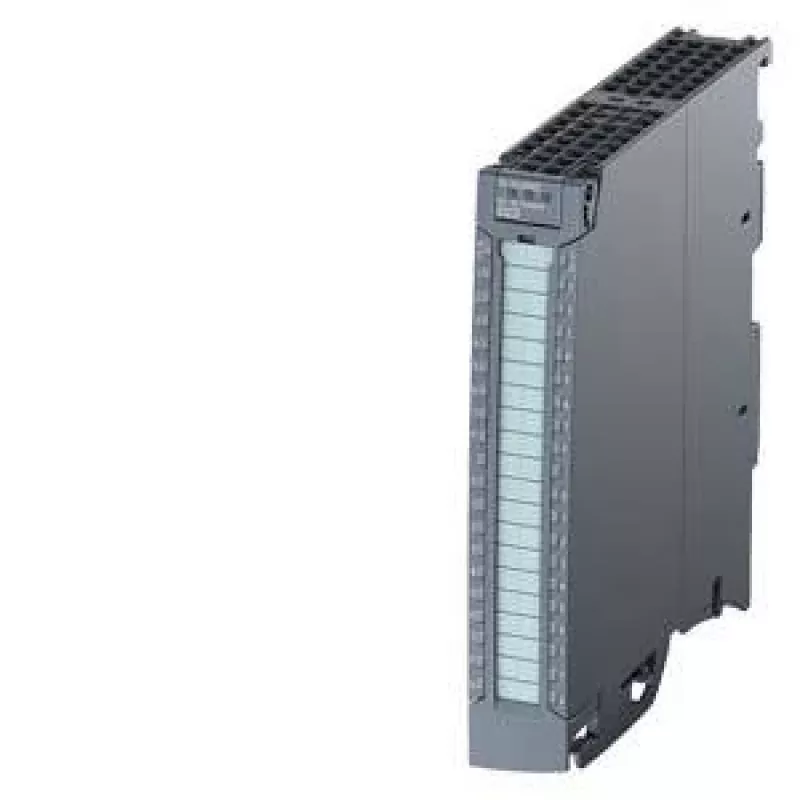

Siemens SIMATIC S7-1500 skaitmeninių išėjimų modulis DQ 32x24VDC/0.5A, 32 kanalai, sourcing (PNP), Push-in priekinis jungtis, diagnostika | 6ES75221BL100AA0

Kai reikia valdyti daug 24 V nuolatinės srovės įrenginių vienu metu, šis modulis tampa tikru darbų arkliuku. 32 sourcing (PNP) kanalai, kurių kiekvienas atlaiko 0,5 A, leidžia tankiai išdėstyti išėjimus ir taupyti vietą spintose. Be to, kiekvienas kanalas turi atskirą diagnostiką – tai padeda akimirksniu rasti nutrūkusį laidą, trumpąjį jungimą ar maitinimo įtampos problemą.

Kodėl verta rinktis

• 32 skaitmeniniai išėjimai, 24 V DC, sourcing (PNP)
• 0,5 A vienam kanalui, 4 A vienai grupei (8 kanalai grupėje)
• Vieno kanalo diagnostika: laido nutrūkimas, trumpasis jungimas, maitinimo įtampa
• Konfigūruojamos pakaitinės išėjimų reikšmės saugiai būsenai
• Push-in priekinis jungtis (40 kontaktų) – laidai prijungiami be įrankių
• LED indikatoriai kiekvienam kanalui, taip pat modulio būsenai ir klaidai

Kasdienis naudojimas

Modulis lengvai integruojamas į S7-1500 stotį per pagrindinės plokštės magistralę. Kanalai izoliuoti nuo magistralės, todėl užtikrinamas patikimas darbas. Trumpojo jungimo ir perkrovos apsauga saugo tiek modulį, tiek prijungtus vykdymo mechanizmus. Programinės įrangos atnaujinimą galima atlikti vietoje, o kompaktiškas dizainas ir DIN bėgio tvirtinimas palengvina montavimą valdymo spintose.

Techninės specifikacijos

• Modulio tipas: skaitmeninių išėjimų modulis
• Serija: SIMATIC S7-1500
• Išėjimų skaičius: 32
• Išėjimo įtampa: 24 V DC
• Išėjimo srovė vienam kanalui: 0,5 A
• Išėjimo srovė vienai grupei: 4 A (8 kanalai grupėje)
• Išėjimo tipas: sourcing (PNP)
• Apsauga nuo trumpojo jungimo: taip
• Apsauga nuo perkrovos: taip
• Diagnostika: vieno kanalo (laido nutrūkimas, trumpasis jungimas, maitinimo įtampa)
• Pakaitinės išėjimų reikšmės: konfigūruojamos
• Prijungimo tipas: Push-in priekinis jungtis (40 kontaktų)
• Izoliacija: tarp kanalų ir pagrindinės plokštės magistralės
• Galios nuostoliai: maks. 2,5 W
• Darbinė temperatūra: 0–60 °C
• Montavimo tipas: DIN bėgis
• Programinės įrangos atnaujinimas: taip
• Būsenos indikatoriai: LED būsenai, klaidai ir kanalų būsenai

Pabaigai

Didelis kanalų tankis ir pažangi diagnostika daro šį modulį patikimu pasirinkimu sudėtingose automatizavimo užduotyse, kur reikia tikslaus valdymo ir greito gedimų šalinimo.
