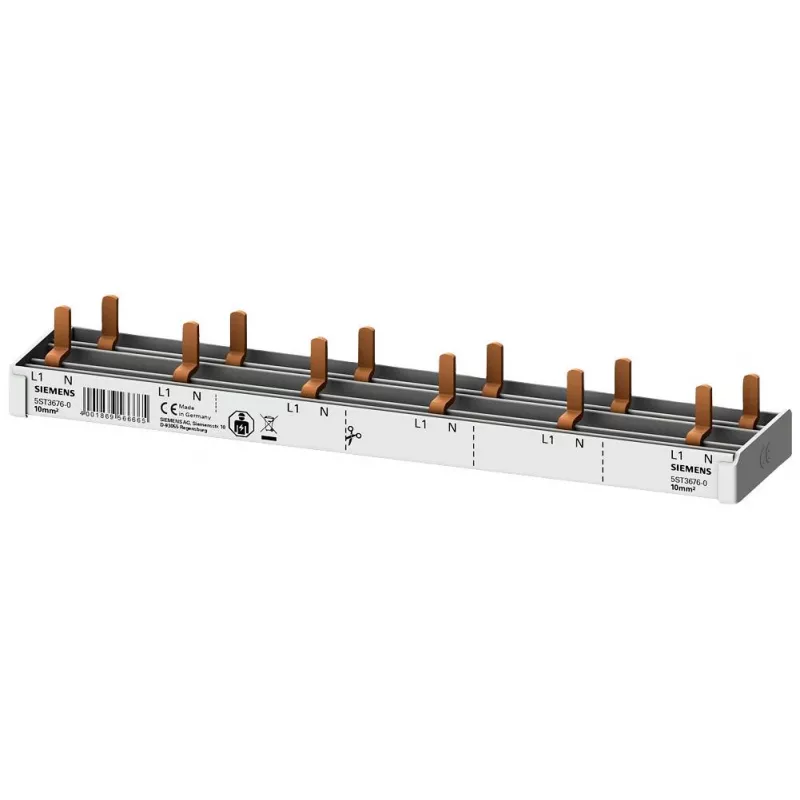

SIEMENS 5ST36760 kaiščių šyna 10mm² 1P+N 12 modulių, 6 AFDD + 6 komponentams

Kai elektros skydelyje reikia sujungti net 12 modulinių apsaugos prietaisų, laikas ir tvarka tampa svarbiausi. SIEMENS 5ST36760 kaiščių šyna leidžia tai padaryti vienu mostu: 10 mm² varinė šyna tiesiog užsimauna ant prietaisų gnybtų ir paskirsto maitinimą 6 AFDD bei 6 kitiems komponentams (automatiniams jungtuvams, RCBO).

Kodėl verta rinktis

Užuot jungę kiekvieną prietaisą atskirai, gaunate vieną patikimą sprendimą. Kaiščių jungtis užtikrina tvirtą kontaktą, sumažina laidų kiekį ir klaidų tikimybę. 10 mm² skerspjūvis atlaiko iki 63 A esant 400 V AC, tad tinka ir didesnės apkrovos grandinėms. Integruotas N laidininkas reiškia, kad nereikia atskiro neutralės baro prijungtiems prietaisams.

Techniniai duomenys

• Tipas: kaiščių šyna
• Poliškumas: 1P + N
• Laidininko skerspjūvis: 10 mm²
• Vardinė srovė: 63 A
• Vardinė įtampa: 400 V AC
• Modulių plotis: 12 MW
• Prijungimai: 6 AFDD + 6 kitiems komponentams (iš viso 12)
• Jungties tipas: kaištinė
• Laidininko medžiaga: varis
• Izoliacijos medžiaga: plastikas
• Spalva: pilka
• Montavimas: DIN bėgelis
• Paskirtis: maitinimo paskirstymas AFDD, MCB, RCBO
• Standartas: IEC/EN 60947-7-1
• Darbinė temperatūra: -25 iki +55 °C
• Trumpojo jungimo srovės atsparumas: 25 kA (1 s)

Kam tinka

Ši šyna skirta elektrikams ir skydų surinkėjams, kurie dirba su AFDD apsauga. Ji puikiai tinka gyvenamųjų ir komercinių patalpų skirstomiesiems skydams, taip pat rekonstrukcijos projektams, kur svarbus vietos taupymas ir greitas sujungimas. Jei norite standartizuoto, kokybiško sujungimo, ši šyna – tinkamas pasirinkimas.

Kaip naudoti

Šyna montuojama ant standartinio DIN bėgelio. Jos plotis – 12 modulių (apie 216 mm), todėl ji skirta 12 vienpolių prietaisų eilei. Užmaunama ant prietaisų gnybtų, užtikrinant patikimą kontaktą. Norint pasiekti IP20 apsaugą, reikalingi galiniai dangteliai (nepridedami). Darbinė temperatūra nuo -25 iki +55 °C, tinka vidaus skydams.

Patarimas: prieš montuodami įsitikinkite, kad skydelyje pakanka vietos 12 modulių šynai. Jei naudojate AFDD, atkreipkite dėmesį, kad šyna skirta būtent 6 AFDD ir 6 kitiems komponentams – tai palengvina planavimą. Nepamirškite galinių dangtelių, jei reikia apsaugos nuo prisilietimo.
