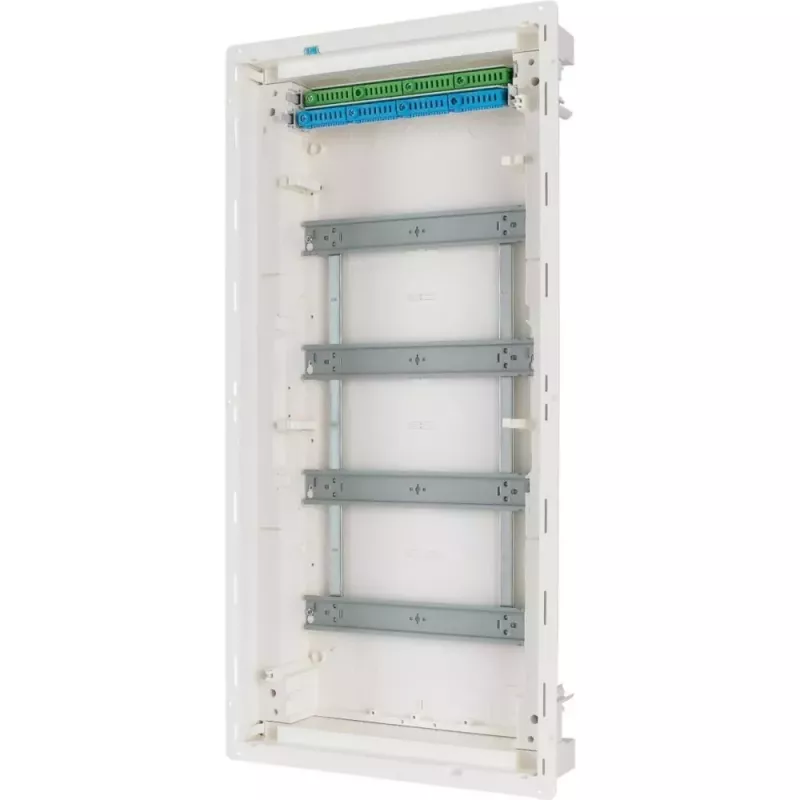

Eaton KLV-48UPP-F įleidžiamas 4 eilių 48 modulių skirstomasis skydas, baltas 178804

Kai elektros instaliacija namuose ar biure turi tilpti daug grandinių, o skydas turi būti tvarkingas ir lengvai prižiūrimas, Eaton KLV-48UPP-F tampa patikimu sprendimu. Šis įleidžiamas skirstomasis skydas išsiskiria erdviu išdėstymu – keturios eilės po 12 modulių, iš viso 48 moduliniai vienetai (TE).

Kodėl verta rinktis

• Keturių eilių konstrukcija leidžia sutalpinti iki 48 modulių – pakanka tiek gyvenamajam namui, tiek nedideliam komerciniam objektui.
• Korpusas pagamintas iš be halogenų plastiko, o plieninės durelės nudažytos baltai (RAL 9010) – jos puikiai dera prie šviesių sienų.
• QuickConnect N/PE gnybtai pagreitina ir palengvina laidų prijungimą – mažiau laiko praleisite prie skydo.
• Durelės gali būti atidaromos iki 120° kampu ir yra reversinės – galima jas perstatyti taip, kad atsidarytų patogiausia kryptimi.
• Iš anksto išmuštos įvadų angos viršuje, apačioje ir šonuose leidžia lanksčiai įvesti kabelius.

Techninė informacija

• Montavimo tipas: įleidžiamas (UP)
• Eilių skaičius: 4
• Bendras modulių skaičius: 48 (12 TE vienoje eilėje)
• Korpuso medžiaga: plastikas (be halogenų)
• Durelių medžiaga: plieno lakštas, nepermatomas, baltas
• Apsaugos klasė: IP30 (kai durelės uždarytos)
• Vardinė srovė: iki 63 A
• Vardinė įtampa: 400 V AC
• Kaitinamosios vielos bandymas: 850 °C
• Montavimo gylis: 90 mm
• DIN bėgeliai: 4 vnt. komplekte
• N/PE gnybtai: QuickConnect
• Standartai: DIN VDE 0603-1, DIN 43871
• Elektrinės apsaugos klasė: II (dviguba izoliacija)

Kam tinka

Šis skirstomasis skydas puikiai tiks tiems, kurie įrenginėja ar atnaujina elektros instaliaciją name, bute ar nedidelėse komercinėse patalpose. Dėl 48 modulių talpos jame galima sumontuoti daug automatinių jungiklių, diftinių relių ir kitų apsauginių įtaisų. Įleidžiamas montavimas užtikrina estetišką išvaizdą – skydas beveik nesiskiria nuo sienos.

Kaip naudoti

Montuokite skydą į sieną taip, kad durelės būtų viename lygyje su sienos paviršiumi. Iš anksto išmuštos angos padės lengvai įvesti kabelius iš viršaus, apačios ar šonų. Sujunkite N ir PE laidus su QuickConnect gnybtais – jie užtikrina greitą ir patikimą kontaktą. Įstatykite automatinius jungiklius ant keturių DIN bėgelių (12 modulių kiekviename). Dureles galima atidaryti iki 120° kampu, o prireikus – perstatyti į kitą pusę.

Mūsų verdiktas

Eaton KLV-48UPP-F – erdvus ir praktiškas įleidžiamas skirstomasis skydas, kuriame telpa iki 48 modulių. QuickConnect gnybtai, reversinės durelės ir be halogenų plastikas daro jį patogiu tiek montuotojui, tiek vartotojui. Puikus pasirinkimas, kai reikia daug vietos ir tvarkingo sprendimo.
