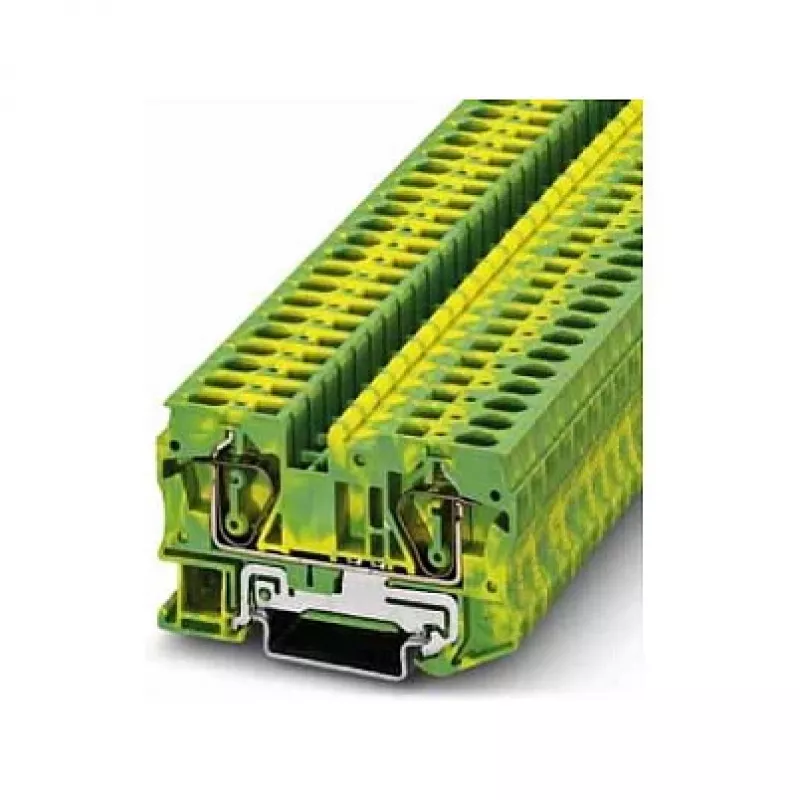

Phoenix Contact ST 6-PE apsauginio įžeminimo gnybtas, spyruoklinė gnybtų sistema, žaliai-geltonas, 6 mm², DIN bėgeliui

Kai pramoniniame valdymo skyde įžeminimas nėra patikimas, saugumas tampa tik formalumu. Phoenix Contact ST 6-PE apsauginio įžeminimo gnybtas užtikrina tvirtą ir atsparų vibracijai apsauginių laidų sujungimą iki 6 mm². Spyruoklinė technologija pašalina periodinio priveržimo poreikį, todėl prietaisas veikia beveik be priežiūros net atšiauriomis sąlygomis. Žaliai-geltonas korpusas aiškiai identifikuoja PE funkciją, sumažindamas laidų sujungimo klaidas montavimo ir patikros metu.

Kam jis skirtas

Elektros inžinieriams, skydų gamintojams ir priežiūros technikams, dirbantiems su DIN bėgelio mazgais pramoninėje automatikoje, elektros paskirstyme ir pastatų infrastruktūroje. Šis gnybtas idealiai tinka kompaktiškam, didelės srovės PE sujungimui, kai nereikia specialių įrankių – pakanka įstumti laidą.

Pagrindiniai privalumai

• Spyruoklinė gnybtų sistema: įstumiamas sujungimas kietiems ir su žiedeliais laidams, be specialių įrankių
• Nominalus skerspjūvis 6 mm², palaiko iki 10 mm² kietus laidus
• Didelė srovės galia: 41 A (IEC) ir 1000 V vardinė įtampa
• Žaliai-geltonas korpusas iš nedegaus poliamido (UL 94 V0)
• Tvirtinama ant standartinių 35 mm DIN bėgelių (NS 35/7,5 ir NS 35/15)
• Platus darbinės temperatūros diapazonas: nuo -60 °C iki +105 °C
• Du sujungimo taškai ir integruota PE kojelė tiesioginiam įžeminimui prie bėgelio
• 12 mm nuėmimo ilgis užtikrina pastovų ir patikimą sujungimą

Specifikacijos

• Gamintojas: Phoenix Contact
• Modelis: ST 6-PE
• MPN: 3031500
• EAN: 4017918186968
• Sujungimo technologija: spyruoklinė (įstumiama)
• Nominalus skerspjūvis: 6 mm²
• AWG: 10
• Sujungimų skaičius: 2 (plius PE kojelė)
• Pozicijų skaičius: 1
• Spalva: žaliai-geltona
• Tvirtinimas: DIN bėgelis (NS 35/7,5, NS 35/15)
• Izoliacinė medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 41 A
• Vardinė impulsinė įtampa: 8 kV
• Nuėmimo ilgis: 12 mm
• Min. kieto laido skerspjūvis: 0,2 mm²
• Maks. kieto laido skerspjūvis: 10 mm²
• Min. vytos gijos skerspjūvis: 0,2 mm²
• Maks. vytos gijos skerspjūvis: 6 mm²
• Min. laido skerspjūvis (su antgaliu su plastikine įvore): 0,25 mm²
• Maks. laido skerspjūvis (su antgaliu su plastikine įvore): 6 mm²
• Darbinė temperatūra: nuo -60 °C iki 105 °C

Patarimai

Jei naudojate vytos gijos laidą be antgalio, prieš įstumdami atidarykite spyruoklę atsuktuvu. Įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas, kad būtų užbaigta PE grandinė. Kai naudojate antgalius su plastikinėmis įvorėmis, patikrinkite, ar įvorė netrukdo gnybto suspaudimo zonai. Reguliariai tikrinkite gnybtą dėl perkaitimo ar spalvos pasikeitimo požymių, ypač esant didelėms srovėms.
