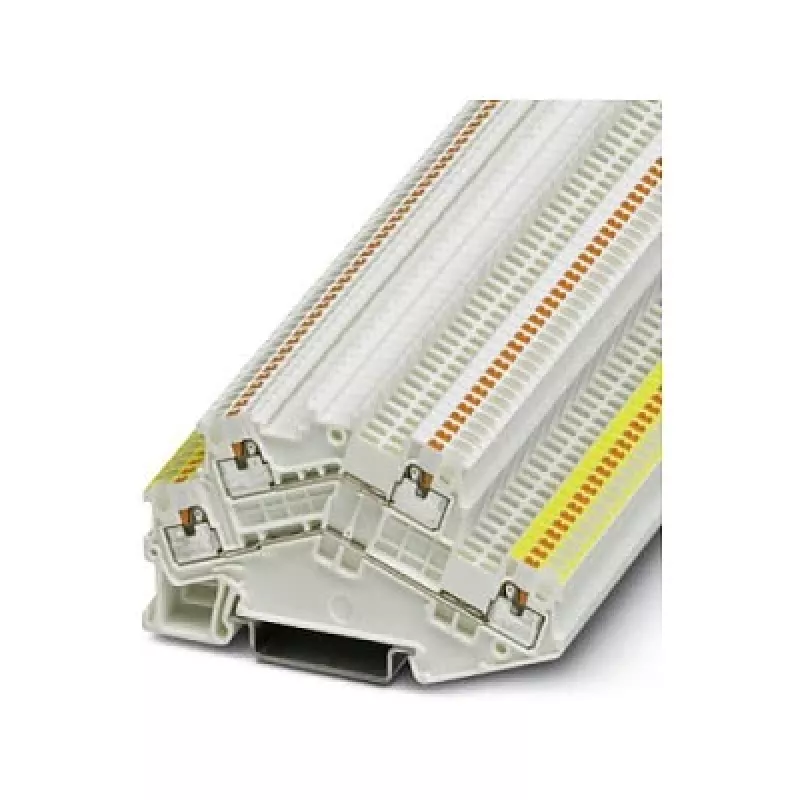

Phoenix Contact PTTBS 1,5/SWH/U-YE/O-WH dviejų lygių KNX gnybtų blokas, Push-in, baltas/geltonas

Pirmas dalykas, kurį pastebėsite paėmę į rankas šį Phoenix Contact gnybtų bloką – kompaktiškas dviejų lygių korpusas, kuris per pusę sumažina vietą, reikalingą KNX magistralės linijoms valdymo spintose. Baltas korpusas su geltona svirtimi ne tik atitinka KNX spalvų kodavimą, bet ir iškart leidžia atskirti duomenų ir maitinimo grandines.

Pagrindinės savybės

• Tipas: dviejų lygių gnybtų blokas, skirtas KNX sistemoms
• Jungimo technologija: Push-in – be įrankių, tiesiog įkiškite laidą
• Jungčių skaičius: 4 (po 2 kiekviename lygyje)
• Potencialų skaičius: 2
• Vardinis skerspjūvis: 1,5 mm² (vientisi laidai 0,14–1,5 mm²)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 17,5 A
• Vardinė impulsinė įtampa: 6 kV
• Tvirtinimas: ant DIN bėgelio NS 35/7,5 arba NS 35/15
• Izoliacinė medžiaga: poliamidas (PA), degumo klasė UL 94 V0
• Darbinė temperatūra: nuo -60 °C iki +105 °C
• Nuėmimo ilgis: 8–10 mm
• Taršos laipsnis: 3, viršįtampio kategorija III
• Spalva: balta su geltona svirtimi (KNX spalvų kodavimas)

Kodėl verta rinktis

Šis gnybtų blokas sujungia du lygius į vieną kompaktišką korpusą, todėl ant bėgelio užima perpus mažiau vietos nei vieno lygio blokai. Push-in technologija leidžia įkišti vientisus laidus be įrankių – montavimas tampa greitesnis, o dirbant prie didelių projektų mažiau pavargstate. Baltos ir geltonos spalvos derinys atitinka KNX instaliavimo standartus, padeda išvengti klaidų prijungiant. Pagamintas iš nedegaus poliamido, atlaiko atšiaurias pramonės sąlygas ir atitinka griežtus saugos reikalavimus.

Kam tinka

• KNX magistralės linijų paskirstymui pastatų automatikos skydeliuose
• Jutiklių, pavarų ir magistralės jungiklių prijungimui išmaniuosiuose pastatuose
• Valdymo spintose, kuriose reikia dviejų lygių tankumo ir taupoma vieta
• Modernizavimo projektuose, kur reikalingi patikimi ir nereikalaujantys priežiūros sujungimai

Naudinga žinoti

PTTBS 1,5/SWH/U-YE/O-WH yra dalis platesnio Phoenix Contact gnybtų blokų asortimento, todėl suderinamas su standartiniais priedais, tokiais kaip galiniai laikikliai, pertvaros plokštės ir žymėjimo sistemos. Platus darbinių temperatūrų diapazonas leidžia naudoti tiek viduje, tiek lauke – nuo šaldymo sandėlių iki serverinių. Jei naudojate vytos gyslos laidus, rekomenduojama naudoti antgalius, kad pasiektumėte pilną vardinį skerspjūvį.

Patarimas: prieš įkišdami laidą, įsitikinkite, kad jis yra tiesus ir nuimtas iki reikiamo ilgio – tada Push-in jungtis veiks be priekaištų.
