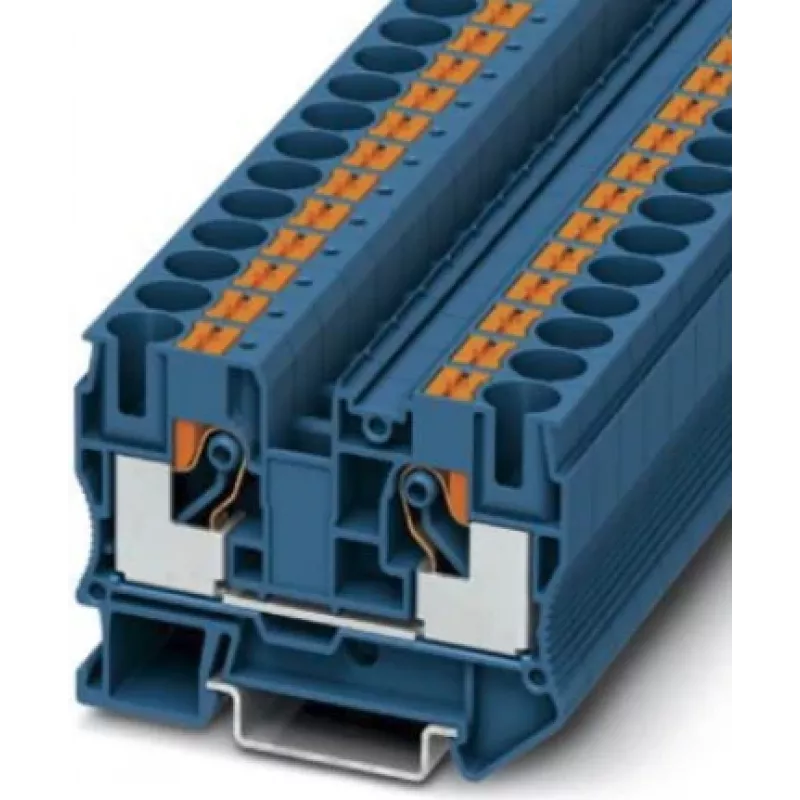

Phoenix 3212123 PT 10 BU praėjimo gnybtų blokas, push-in jungtis, 10 mm², mėlynas

10 mm² laidų prijungimas be įrankių – tai realybė su Phoenix 3212123 PT 10 BU praėjimo gnybtų bloku. Jo push-in technologija leidžia įkišti kietą arba su žarnelėmis laidą tiesiog į angą – be atsuktuvo, be veržimo, be laiko gaišimo. Mėlyna spalva ne tik gražiai atrodo, bet ir padeda aiškiai pažymėti nulį ar kitą svarbią grandinę.

Kam jis skirtas

Elektrikams, skydų montuotojams ir techninės priežiūros specialistams, dirbantiems pramoninėse valdymo sistemose, pastatų automatikoje ar elektros skirstymo įrenginiuose. Jei reikia patikimo didelės srovės sujungimo ant standartinio DIN bėgelio, su greitu montavimu ir ilgalaikiu stabilumu – šis gnybtas kaip tik jums.

Pagrindiniai privalumai

• Push-in jungtis – laidą įkišate be įrankių, sutaupydami laiko ir nervų.
• Nominalus skerspjūvis 10 mm², tinka laidams nuo 0,5 mm² iki 16 mm² (kieti) arba 10 mm² (lankstūs).
• Įtampa 1000 V ir srovė 57 A (IEC) – atlaiko sudėtingas pramonines sąlygas.
• Tvirtinama ant DIN bėgelio NS 35/7,5 ir NS 35/15, suderinama su standartiniais priedais.
• Mėlynas poliamido korpusas, degumo klasė UL 94 V0, darbinė temperatūra nuo -60 °C iki 105 °C.

Specifikacijos

• Jungties tipas: push-in
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Montavimas: DIN bėgelis NS 35/7,5, NS 35/15
• Nominali įtampa (IEC): 1000 V
• Nominali srovė (IEC): 57 A
• Nominali impulso įtampa: 8 kV
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė (UL 94): V0
• Nuėmimo ilgis: 12 mm
• Min. kieto laido skerspjūvis: 0,5 mm²
• Maks. kieto laido skerspjūvis: 16 mm²
• Min. lankstaus laido skerspjūvis: 0,5 mm²
• Maks. lankstaus laido skerspjūvis: 10 mm²
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Tipas: vieno lygmens

Patarimai

Kad push-in jungtis veiktų patikimai, įsitikinkite, kad laido galas švarus, o lanksčius laidus naudokite su žarnelėmis. Mėlyna spalva idealiai tinka nuliniam laidui žymėti pagal elektros instaliacijos standartus. Prieš naudodami patikrinkite, ar DIN bėgelis tinkamai įžemintas ir ar gnybtas tvirtai užsifiksavo ant bėgelio.

Patarimas: prieš įkišdami laidą, įsitikinkite, kad jis yra tiesus ir be įtrūkimų – taip užtikrinsite ilgaamžį kontaktą.
