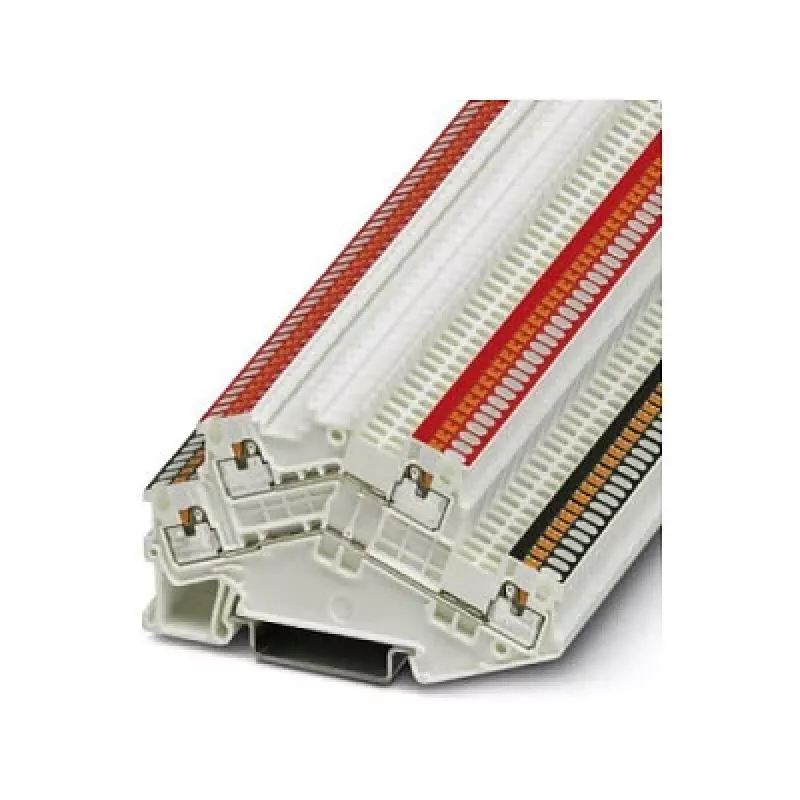

Phoenix Contact PTTBS-1,5/SWH/U-BK/O-RD dviejų lygių KNX gnybtų blokas juodas/raudonas

Kai įrenginėjate KNX sistemą, kiekvienas centimetras ant DIN bėgelio yra aukso vertės, o laidų tvarka gali tapti tikru galvos skausmu. Šis „Phoenix Contact“ gnybtų blokas – tarsi du viename: du lygiai, keturios jungtys, o spalvų kodavimas (juoda/raudona) akimirksniu parodo, kur yra pliusas, o kur minusas. Jokių spėlionių, jokio vargo – tik švarus, tvarkingas ir patikimas ryšys.

Kodėl jis patiks jūsų KNX projektui?

Šis dviejų lygių gnybtų blokas sukurtas specialiai KNX magistralėms, tad nereikia ieškoti papildomų adapterių ar daryti kompromisų. Įspūdinga 6 kV impulsinė įtampa ir 500 V vardinė įtampa užtikrina stabilų darbą net sudėtingomis sąlygomis, o 17,5 A srovė leidžia drąsiai prijungti kelias apkrovas. Be to, poliškumo identifikavimas tampa elementarus – juodas lygis viršuje, raudonas apačioje, todėl klaidos tikimybė sumažėja iki nulio.

Pagrindiniai privalumai

• Erdvės taupymas: dviejų lygių konstrukcija leidžia sutalpinti keturias jungtis į vieną poziciją ant DIN bėgelio – idealus sprendimas kompaktiškoms skirstykloms.
• Montavimas be įrankių: „push-in“ technologija – tiesiog įkiškite laidą, ir kontaktas užtikrintas. Nereikia atsuktuvų, nereikia sukti varžtų, sutaupote laiko ir nervų.
• Spalvų kodavimas: juoda/raudona spalva aiškiai nurodo magistralės poliškumą, tad net ir po kelerių metų be problemų rasite reikiamą liniją.
• Atsparumas ekstremalioms sąlygoms: darbinė temperatūra nuo -60 °C iki 105 °C ir 3 užterštumo laipsnis – tinka net pramoninėms aplinkoms, ne tik namams.
• Patikima izoliacija: poliamido korpusas su UL 94 V0 degumo klase – aukščiausias saugumo lygis, apsaugantis nuo gaisro rizikos.

Kam jis skirtas?

Šis gnybtų blokas – puikus pasirinkimas tiek profesionalams, montuojantiems KNX sistemas gyvenamuosiuose ar komerciniuose pastatuose, tiek „pasidaryk pats“ entuziastams, kurie nori susitvarkyti savo namų automatizaciją. Dėl paprasto montavimo ir aiškios struktūros jis tinka tiek naujiems įrengimams, tiek esamų sistemų modernizavimui.

Pagrindinės techninės charakteristikos

• Gaminio tipas: dviejų lygių gnybtų blokas
• Paskirtis: KNX magistralės sistemoms
• Jungimo technologija: „push-in“ (įspaudžiama)
• Vardinė įtampa: 500 V
• Vardinė srovė: 17,5 A
• Vardinis skerspjūvis: 1,5 mm²
• Laidų skerspjūvis (vientisas/su gyslomis): 0,14–1,5 mm²
• AWG diapazonas: 26–16
• Lygiai: 2
• Jungtys: 4
• Spalva: juoda (viršutinis lygis), raudona (apatinis lygis)
• Tvirtinimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Izoliacinė medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Nuėmimo ilgis: 8–10 mm
• Vardinė impulsinė įtampa: 6 kV
• Užterštumo laipsnis: 3

Kaip naudoti?

Montavimas – itin paprastas: užfiksuokite bloką ant DIN bėgelio, nuimkite laidų izoliaciją 8–10 mm, įkiškite laidą į atitinkamą angą – ir kontaktas paruoštas. Spalvų kodavimas padės nepasukti poliškumo: juodas lygis – dažniausiai pliusas, raudonas – minusas, tačiau visada vadovaukitės savo sistemos schema. Jei reikės keisti laidą, paspauskite atleidimo mygtuką ir ištraukite – viskas be įrankių.

Patarimas: norėdami išvengti klaidų, prieš prijungdami laidus pažiūrėkite į KNX magistralės specifikaciją – kai kuriuose įrenginiuose poliškumas gali skirtis. O jei montuojate kelis blokus, spalvų kodavimas padės greitai identifikuoti kiekvieną liniją, ypač kai skirstykla pilna laidų.
