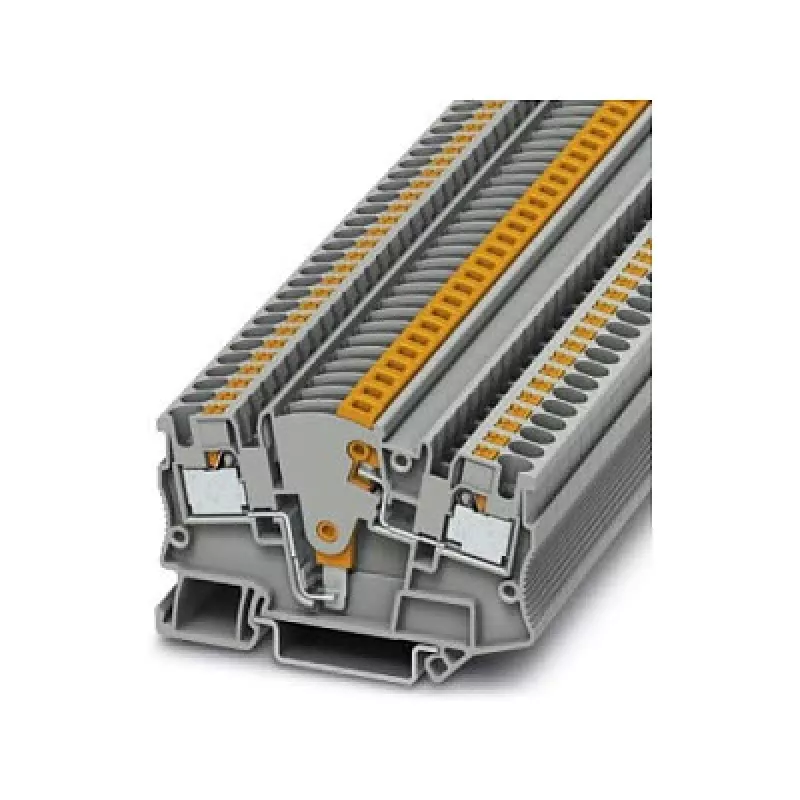

Phoenix Contact PTME 4 srovės transformatoriaus atjungimo gnybtų blokas, Push-in jungtis, 500V, 31A, pilkas

Ar kada nors teko keisti skaitiklį ar atlikti matavimo grandinės priežiūrą ir galvoti, kaip saugiai bei greitai atjungti srovės transformatorių? Phoenix Contact PTME 4 gnybtų blokas – tai sprendimas, kuris šį darbą paverčia paprastu ir saugiu. Jis sukurtas tam, kad elektrikai ir skydų gamintojai galėtų patikimai izoliuoti matavimo grandines be jokių įrankių – tiesiog įkiškite laidą ir viskas veikia. Sutaupysite laiko ir išvengsite nereikalingų rūpesčių.

Pagrindinės savybės

• Jungimo būdas: Push-in (įkišamoji) jungtis – be įrankių, greitai ir patikimai
• Pozicijų skaičius: 3
• Lygiai: 1
• Vardinė įtampa: 500 V
• Vardinė srovė: 31 A
• Vardinė impulsinė įtampa: 6 kV
• Maksimali apkrovos srovė: 31 A (6 mm² laidui)
• Vientiso laido skerspjūvis: 0,2 mm² – 6 mm²
• Su vytų laidų skerspjūvis: 0,2 mm² – 4 mm²
• AWG dydis: 24 – 10
• Izoliacinė medžiaga: Poliamidas (PA)
• Spalva: Pilka
• Tvirtinimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Taršos laipsnis: 3
• Perįtampos kategorija: III
• Degumo klasė: UL 94 V-0
• Darbinė temperatūra: -60 °C iki 105 °C
• Atjungimo tipas: Srovės transformatoriaus atjungimas
• Bandymo jungtis: 4 mm testavimo lizdas
• Nuėmimo ilgis: 10 mm

Kodėl verta rinktis

Šis gnybtų blokas sujungia saugumą ir efektyvumą. Integruota atjungimo svirtelė užtikrina aiškų izoliacijos tašką, o push-in jungtis akimirksniu priima laidus su antgaliais ar vientisus laidus – nereikia nieko priveržti. Tvirtas poliamido korpusas ir V-0 degumo klasė garantuoja patikimumą net sudėtingomis pramoninėmis sąlygomis.

Kam jis tinka

• Srovės transformatorių antrinėms grandinėms
• Apskaitos skydams ir skirstomiesiems skydams
• Variklių valdymo centrams
• Bet kokiai programai, kuriai reikia saugaus atjungimo bandymų ar priežiūros metu

Kaip naudoti

Gnybtų blokas montuojamas ant DIN bėgelio – tiesiog užkabinkite ir užfiksuokite. Įkiškite nuimtą laidą į angą, kol jis užsifiksuos. Norėdami atjungti, pakelkite svirtelę – grandinė akimirksniu izoliuojama. Bandymams naudokite 4 mm lizdą – prijunkite matavimo zondą ir atlikite reikiamus matavimus.

Patarimas: prieš atjungdami srovės transformatorių, visada įsitikinkite, kad antrinė grandinė yra trumpai sujungta, kad išvengtumėte pavojingos įtampos. Šis gnybtų blokas palengvina šį procesą, tačiau saugumas visada pirmiausia!
