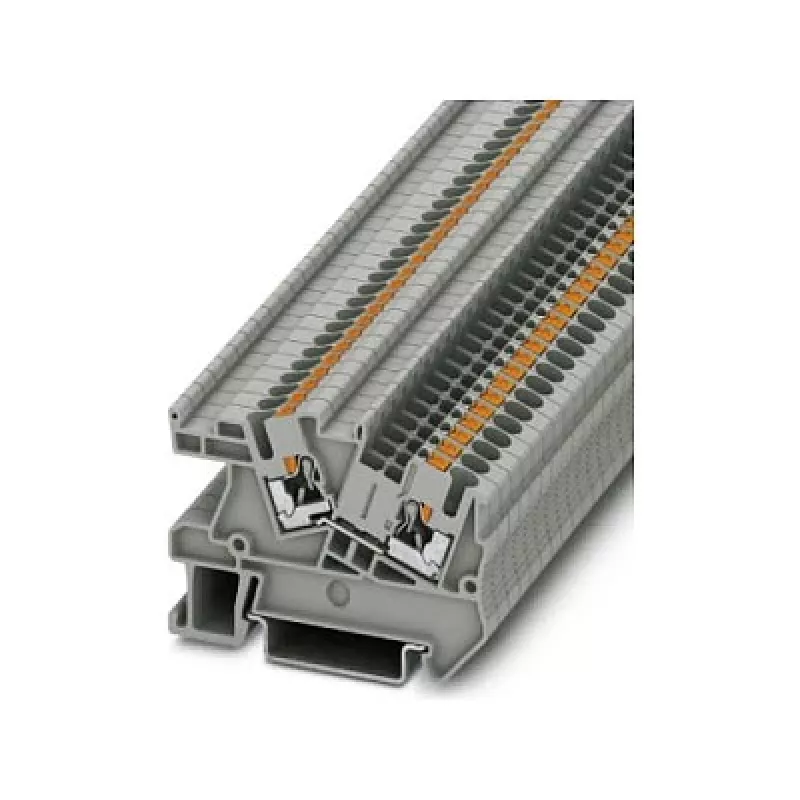

Phoenix Contact PTI 2.5 Push-In montavimo gnybtų blokas, 2 lygių, 2,5 mm², 500 V, 24 A, DIN bėgeliui, pilkas

Kai skirstomųjų spintų erdvė brangi, Phoenix Contact PTI 2.5 dviejų lygių gnybtų blokas tampa tikru išsigelbėjimu. Vietoj įprastų vieno lygio gnybtų, kurie užima vertingą bėgelio plotį, šis įrenginys talpina du nepriklausomus prijungimo lygius vos 5,2 mm pločio korpuse. Rezultatas – dvigubai didesnis laidų tankis neprarandant aiškumo ar saugumo. Tai esminis privalumas šiuolaikinėse valdymo spintose, pastatų automatikoje ir mašinų gamyboje. Stūmimo technologija pašalina specialių įrankių poreikį – kietus laidus arba laidus su gyslų antgaliais įkišate tiesiogiai, išgirstate spragtelėjimą ir jungtis paruošta. Montavimo laikas sutrumpėja iki 50 %, palyginti su varžtais užspaudžiamais gnybtais.

Privalumai

• Stūmimo jungtis: įkiškite kietą laidą arba laidą su gyslų antgaliu be įrankių.
• Dviejų lygių konstrukcija: du atskiri potencialo lygiai viename siaurame korpuse – sutaupoma vieta bėgelyje.
• Platus laidų diapazonas: priima 0,14 mm² iki 4 mm² kietus ir 0,14 mm² iki 2,5 mm² lanksčius laidus.
• Aukštos elektrinės charakteristikos: 24 A srovė, 500 V įtampa, 6 kV atsparumas viršįtampiams.
• Patvarios medžiagos: poliamido korpusas su UL 94 V0 degumo klase, veikia nuo -60 °C iki +105 °C.
• Montavimas ant DIN bėgelio: tinka standartiniams NS 35/7,5 ir NS 35/15 bėgeliams, todėl montavimas greitas ir paprastas.

Kasdienis naudojimas

Perpildytoje valdymo spintoje kiekvienas milimetras svarbus. Siauras 5,2 mm PTI 2.5 profilis leidžia įrengti daugiau jungčių viename metre, o aiškus pilkas korpusas ir dideli ženklinimo paviršiai padeda išlaikyti tvarką. Elektrikai įvertins girdimą spragtelėjimą, kai laidas iki galo įstumiamas – tai akimirksniu patvirtina saugų sujungimą. Dviejų lygių išdėstymas supaprastina jutiklių ir pavarų prijungimą, sumažina reikiamų gnybtų skaičių ir palengvina priežiūrą. Dėl aukštų srovės ir įtampos verčių jis patikimai valdo įvairias pramonines apkrovas.

Pagrindinės specifikacijos

• Jungimo būdas: stūmimo (Push-in)
• Vardinis skerspjūvis: 2,5 mm²
• Lygiai: 2
• Potencialai: 1 (L)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 24 A
• Atsparumas viršįtampiui: 6 kV
• Montavimas: DIN bėgelis NS 35/7,5, NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Degumo klasė: UL 94 V0
• Spalva: pilka
• Min. kieto laido skerspjūvis: 0,14 mm²
• Maks. kieto laido skerspjūvis: 4 mm²
• Min. lanksčio laido skerspjūvis: 0,14 mm²
• Maks. lanksčio laido skerspjūvis: 2,5 mm²
• Nuėmimo ilgis: 8 mm – 10 mm
• Darbinė temperatūra: -60 °C iki 105 °C
• Taršos laipsnis: 3
• Viršįtampių kategorija: III

Baigiamasis žodis

Phoenix Contact PTI 2.5 – tai erdvę taupantis, didelio našumo gnybtų blokas, sujungiantis stūmimo patogumą su tvirtomis elektrinėmis charakteristikomis. Puikus pasirinkimas sudėtingoms pramoninėms reikmėms.
