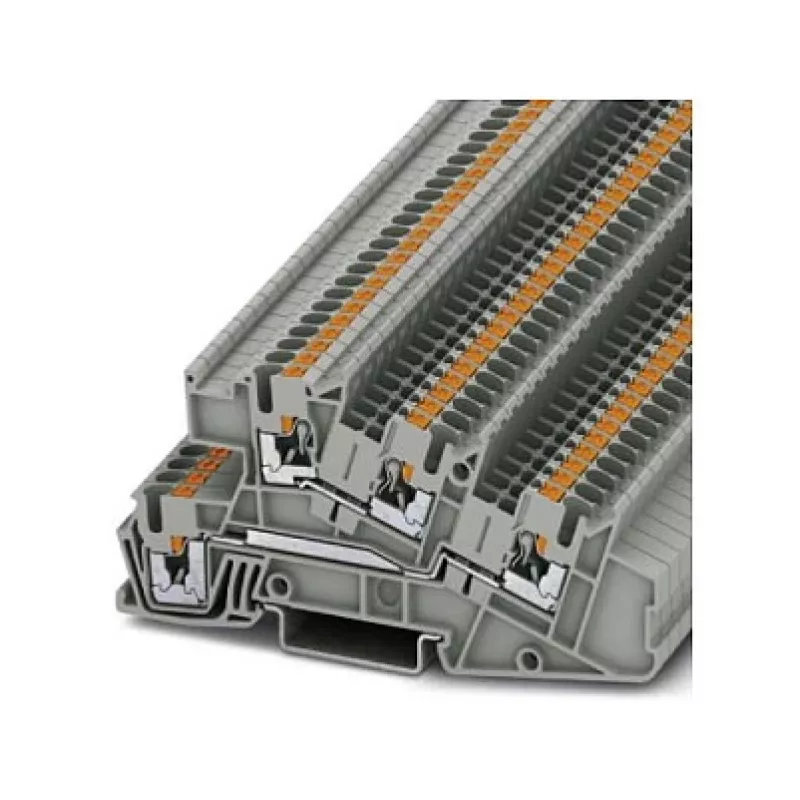

Phoenix Contact PTI 2,5-L/L daugiapakopis montavimo gnybtų blokas, Push-in, 3 lygiai, 24 A, 500 V, pilkas

Elektrikams ir skydų gamintojams, dirbantiems su valdymo spintomis bei pastatų instaliacijomis, dažnai reikia paskirstyti maitinimą ir signalus keliuose lygiuose neprarandant vietos ar aiškumo. Phoenix Contact PTI 2,5-L/L montavimo daugiapakopis gnybtų blokas atsako į šį poreikį su trimis sukrautais lygiais ir šešiais push-in jungimo taškais kompaktiškame pilkame korpuse. Jis montuojamas ant standartinių DIN bėgelių NS 35/7,5 arba NS 35/15, todėl puikiai tinka šiuolaikiniams skirstomiesiems skydams ir mašinų instaliacijoms.

Pagrindinės specifikacijos

• Gaminio tipas: praėjimo gnybtų blokas montavimo instaliacijai
• Jungimo technologija: Push-in, be įrankių kietiems laidams
• Lygiai: 3; jungčių skaičius: 6
• Vardinė įtampa (IEC): 500 V; vardinė srovė (IEC): 24 A
• Vardinis skerspjūvis: 2,5 mm²; kietų laidų diapazonas: 0,14–4 mm²; lanksčių: 0,14–2,5 mm²; AWG 26–12
• Nuėmimo ilgis: 10 mm
• Spalva: pilka; izoliacinė medžiaga: poliamidas (PA), degumo klasė UL 94 V0
• Darbinė temperatūra: nuo -60 °C iki +105 °C; taršos laipsnis 3; viršįtampio kategorija III
• Standartai ir patvirtinimai: IEC 60947-7-1, UL, cUL, VDE, EAC

Kodėl verta rinktis

Push-in technologija gerokai sumažina laidų sujungimo laiką: tiesiog įkiškite nuimtą kietą laidą arba lankstų laidą su antgaliu, ir spyruoklinis spaustukas jį tvirtai prilaiko. Trijų lygių dizainas talpina šešis sujungimo taškus vos kelių milimetrų plotyje, atlaisvindamas vietą bėgelyje kitiems komponentams. Poliamido korpusas yra be halogenų ir atsparus liepsnai pagal UL 94 V0, todėl atitinka griežtus priešgaisrinės saugos reikalavimus pastatų instaliacijose. Su UL, cUL, VDE ir EAC patvirtinimais šis gnybtų blokas priimamas projektuose visoje Europoje, Šiaurės Amerikoje ir už jų ribų.

Idealiai tinka

• Skirstomiesiems skydams gyvenamuosiuose ir komerciniuose pastatuose
• Valdymo spintoms mašinų gamyboje ir automatikoje
• Signalo ir maitinimo paskirstymui ŠVOK bei apšvietimo sistemose
• Esamų instaliacijų modernizavimui, kai vietos mažai
• Skydų gamybos įmonėms, kurioms reikia greito, be įrankių laidų sujungimo didelės apimties gamyboje

Naudinga žinoti

Gnybtų blokas priklauso Phoenix Contact PTI serijai, garsėjančiai kompaktišku daugiapakopiu dizainu ir patikimomis spyruoklinėmis jungtimis. Tiekiamas standartinės pilkos spalvos; kitos spalvos gali būti prieinamos pagal užklausą. Visada patikrinkite maksimalią srovę ir įtampą pagal savo konkrečią programą ir vietinius elektros instaliacijos reglamentus. Push-in mechanizmas skirtas kietiems laidams arba lankstiems laidams su antgaliais; smulkiagysliams laidams be antgalių naudokite atsuktuvą spaustukui atidaryti. Darbinės temperatūros diapazonas nuo -60 °C iki +105 °C leidžia naudoti atšiauriomis sąlygomis, tačiau esant aukštesnei aplinkos temperatūrai faktinė srovės apkrova gali sumažėti.
