DELTA TR-1CD*P2 pasyvus vaizdo balunas – CVBS/AHD/HD-CVI/HD-TVI signalo perdavimas UTP kabeliu iki 8MP 4K

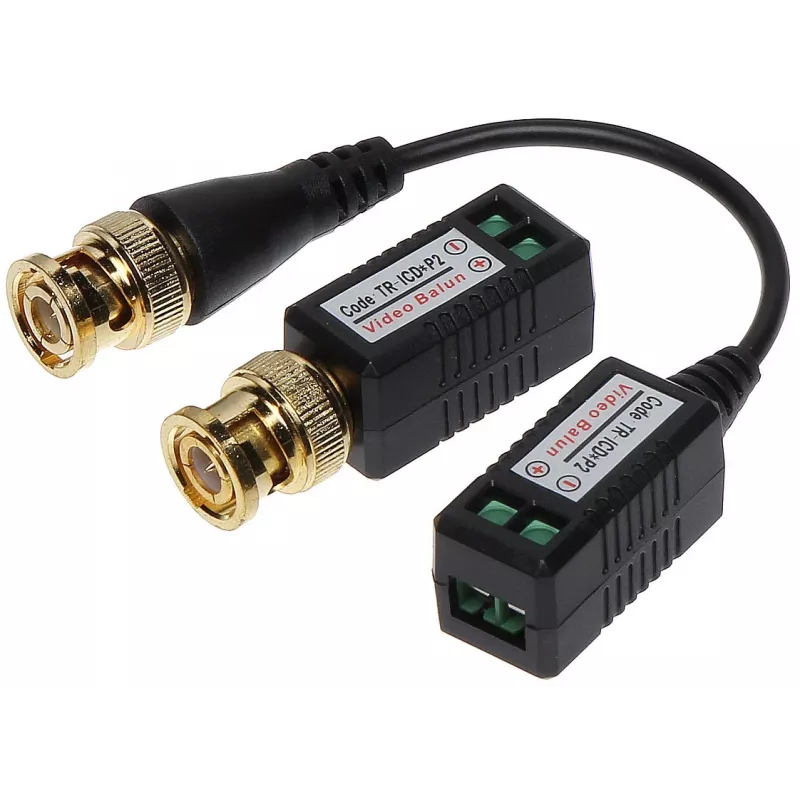

Pirmas dalykas, kurį pajusite paėmę į rankas DELTA TR-1CD*P2 – tai jo kompaktiškumas ir tvirtas ABS korpusas. Tačiau tikrasis šio mažylio privalumas – galimybė perduoti aukštos raiškos vaizdą per įprastą vytos poros kabelį, be jokio papildomo maitinimo. Tai tarsi tiltas tarp senosios mokyklos koaksialinio kabelio ir šiuolaikinių HD kamerų.

Kodėl verta rinktis šį baluną?

• Pasyvus veikimas – nereikia maitinimo šaltinio, todėl mažiau gedimų ir paprastesnis montavimas.
• Platus suderinamumas – palaiko CVBS, AHD, HD-CVI ir HD-TVI signalus iki 8MP (4K) raiškos.
• Įmontuota apsauga – 2kV apsauga nuo įtampos šuolių apsaugo jūsų įrangą.
• Patogus prijungimas – BNC lizdas kameros pusėje ir varžtiniai gnybtai UTP kabeliui.
• Ilgas perdavimo atstumas – iki 600m nespalvotam CVBS signalui, 300m 720p, 250m 1080p, 200m 4MP/5MP ir 150m 8MP raiškai.

Kaip tai veikia kasdien?

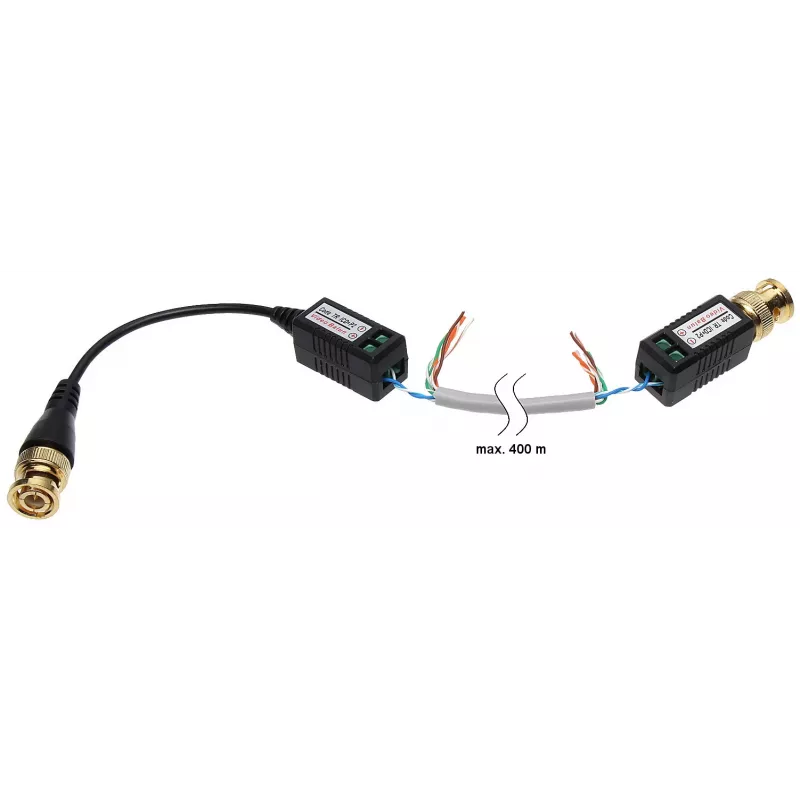

Prijunkite baluną tiesiai prie kameros BNC išvesties, o varžtiniais gnybtais užspauskite vieną vytos poros iš UTP kabelio. Kitame gale – antras balunas (arba suderinamas imtuvas) grąžina signalą į BNC formatą DVR ar monitoriui. Kadangi įrenginys pasyvus, jis įneša minimalų slopinimą (<0.5 dB) ir užtikrina aukštą triukšmo slopinimo koeficientą (>60 dB), todėl vaizdas lieka aiškus net ilgesniais atstumais. Darbinė temperatūra nuo -10°C iki +50°C leidžia jį naudoti tiek patalpose, tiek apsaugotose lauko vietose.

Pagrindinės specifikacijos

• Tipas: pasyvus vaizdo balunas / transformatorius
• Kanalų skaičius: 1
• Suderinami signalai: CVBS (analoginis), AHD, HD-CVI, HD-TVI
• Maksimali raiška: 8MP (4K)
• Įvestis: BNC lizdas (75 omų)
• Išvestis: varžtiniai gnybtai (UTP)
• Perdavimo terpė: UTP Cat.5e/6
• Maksimalus atstumas (CVBS): 400m spalvotas, 600m nespalvotas
• Maksimalus atstumas (720p HD): 300m
• Maksimalus atstumas (1080p HD): 250m
• Maksimalus atstumas (4MP/5MP): 200m
• Maksimalus atstumas (8MP): 150m
• Dažnių juosta: 0-60 MHz
• Slopinimas: <0.5 dB
• CMRR: >60 dB (20 kHz - 60 MHz)
• Apsauga nuo viršįtampių: 2kV
• Maitinimas: nereikalingas (pasyvus)
• Darbinė temperatūra: -10°C iki +50°C
• Korpusas: ABS plastikas

Patarimas

DELTA TR-1CD*P2 – tai patikimas ir paprastas sprendimas, kai norite išnaudoti jau nutiestus vytos poros kabelius HD vaizdo perdavimui. Jis puikiai tinka tiek modernizuojant senas sistemas, tiek naujuose projektuose, kur svarbu sutaupyti ir išvengti nereikalingų laidų.
