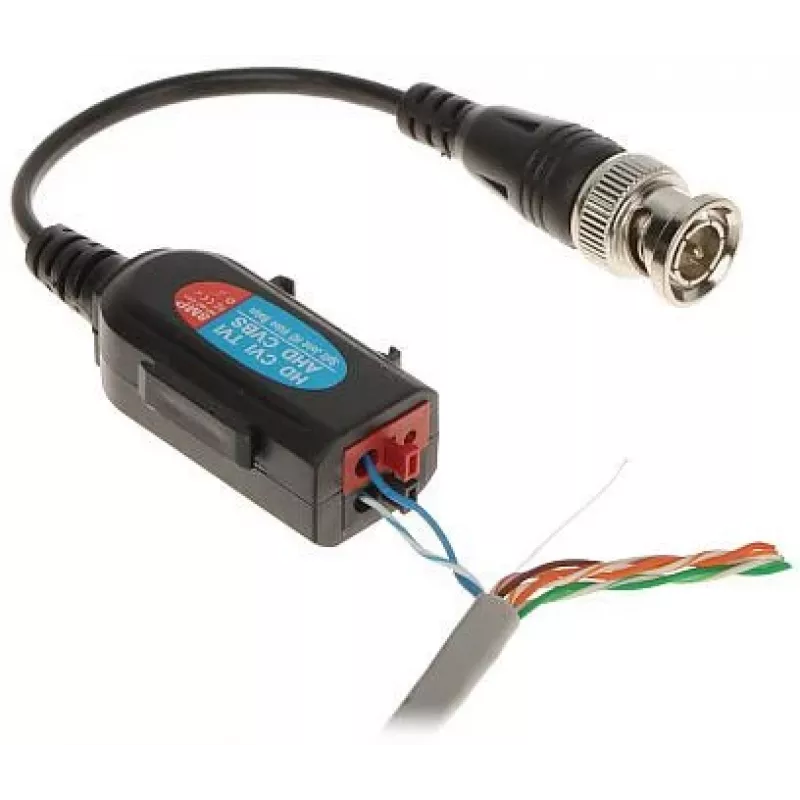

DELTA TR-1D-HD*P2 pasyvus HD vaizdo balunų rinkinys (pora) HD-CVI/TVI/AHD/CVBS perdavimui per UTP Cat5e/6, BNC į gnybtus, iki 400 m

Pirmas dalykas, kurį pastebėsite – šis mažas, tvirtas įrenginys neturi maitinimo laido. Ir tai ne trūkumas, o didžiausias privalumas. DELTA TR-1D-HD*P2 yra pasyvus vaizdo balunų rinkinys, kuris leidžia perduoti HD analoginį vaizdą per įprastą UTP kabelį (Cat5e ar Cat6) be jokio papildomo maitinimo. Tai reiškia, kad nereikia tempti brangaus koaksialinio kabelio, o galite panaudoti jau esamą tinklo kabelį arba nutiesti vieną Cat5e/6 kabelį, kuris atstos kelis koaksialinius.

Kam jis skirtas

Šis balunų rinkinys – tikras išsigelbėjimas tiek profesionalams, tiek „pasidaryk pats“ entuziastams. Jei montuojate vaizdo stebėjimo sistemas ir norite sutaupyti laiko bei pinigų, arba jei turite seną UTP kabelį, kurį norite panaudoti vaizdo perdavimui – šis sprendimas kaip tik jums. Puikiai tinka tiek naujiems projektams, tiek modernizuojant senas sistemas.

Pagrindiniai privalumai

• Visiškai pasyvus – nereikia maitinimo šaltinio
• Palaiko HD-CVI, HD-TVI, AHD ir CVBS vaizdo signalus
• Perduoda iki 400 m (720p HD-CVI), 250 m (1080p), 200 m (4MP/5MP), 150 m (8MP/4K) ir iki 600 m (CVBS)
• BNC vyriškas jungtis vaizdo pusei, gnybtai UTP pusei
• Įmontuota apsauga nuo viršįtampių ir ESD
• Aukštas triukšmo slopinimas (>60 dB)
• Kompaktiškas, tvirtas korpusas – lengva montuoti
• Rinkinyje du balunai (po vieną kiekvienam kabelio galui)

Specifikacijos

• Gaminio tipas: Pasyvus vaizdo balunas / transformatorius
• Kanalai: 1 kanalo vaizdas
• Vaizdo signalo suderinamumas: HD-CVI, HD-TVI, AHD, CVBS
• Palaikomos raiškos: 720p, 1080p, 4MP, 5MP, 8MP (4K) HD formatams; 960H CVBS formatui
• Perdavimo terpė: UTP Cat5e/Cat6
• Vaizdo jungtis: BNC vyriškas
• UTP jungtis: Gnybtai
• Maks. atstumas (HD-CVI 720p): Iki 400 m
• Maks. atstumas (HD-CVI 1080p): Iki 250 m
• Maks. atstumas (HD-CVI 4MP/5MP): Iki 200 m
• Maks. atstumas (HD-CVI 8MP): Iki 150 m
• Maks. atstumas (CVBS): Iki 600 m
• Koaksialinė varža: 75 omų
• UTP varža: 100 omų
• Įmontuota apsauga: Apsauga nuo viršįtampių, ESD apsauga
• Triukšmo slopinimas: >60 dB
• Darbinė temperatūra: nuo -10°C iki +50°C
• Maitinimas: Nereikia išorinio maitinimo (pasyvus)
• Kiekis rinkinyje: 2 vnt. (pora)

Kaip naudoti

Naudojimas paprastas: prijunkite BNC jungtį prie kameros arba DVR, o gnybtus – prie UTP kabelio. Kitame gale prijunkite antrą baluną prie UTP ir BNC į įrašymo įrenginį. Svarbu, kad abiejuose galuose naudotumėte tą pačią vytos poros spalvą – tai užtikrins signalo vientisumą.

Patarimas: norėdami geriausių rezultatų, naudokite vientiso vario UTP kabelį (ne CCA) ir venkite tiesti jį lygiagrečiai su aukštos įtampos elektros linijomis. Atkreipkite dėmesį į poliškumą – balunai yra pažymėti spalvomis arba etiketėmis, tad junkite tą pačią spalvą abiejuose galuose.
