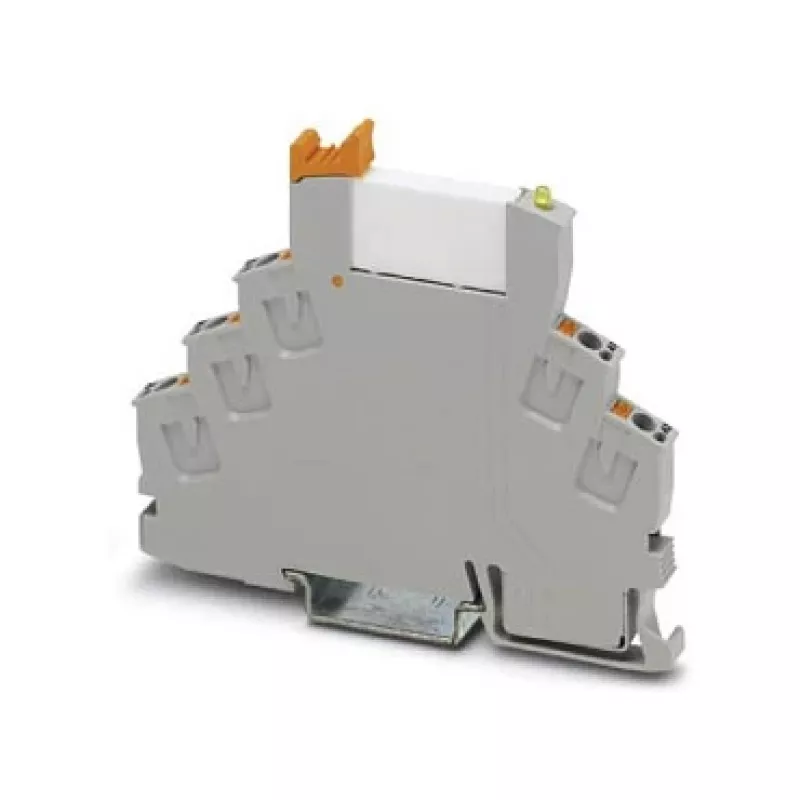

Phoenix Contact 2903370 RIF-0-RPT-24DC/21 Relės modulis, 1 perjungimo kontaktas, 6,2 mm, 24 V DC

Vos 6,2 mm pločio – tiek vietos užima šis relės modulis, o tiek daug gali. Kai valdymo spintoje kiekvienas centimetras brangus, o patikimumas – būtinas, Phoenix Contact 2903370 RIF-0-RPT-24DC/21 yra sprendimas, į kurį galite pasikliauti. Šis kompaktiškas modulis su vienu perjungimo kontaktu sukurtas sudėtingoms automatizavimo sistemoms, kuriose svarbus ir dydis, ir ilgaamžiškumas.

Kam jis skirtas

Šis relės modulis – idealus pasirinkimas valdymo spintų gamintojams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kuriems reikia perjungti kintamosios arba nuolatinės srovės apkrovas iki 250 V ir 6 A. Jis puikiai tinka PLC išėjimų sujungimui, signalų izoliacijai ir įvairiems perjungimo uždaviniams pramoninėse mašinose, pastatų automatikoje ir procesų valdymo sistemose.

Pagrindiniai privalumai

• Kompaktiškas 6,2 mm plotis taupo vietą DIN bėgyje
• 24 V DC ritė su mažomis 240 mW sąnaudomis
• 1 perjungimo kontaktas (SPDT), skirtas 6 A esant 250 V AC/DC
• Push-in jungtys – greitas ir įrankių nereikalaujantis prijungimas
• Geltonas LED indikatorius palengvina gedimų paiešką
• Platus darbinės temperatūros diapazonas nuo -40 °C iki 70 °C
• Aukšta 4 kV izoliacijos įtampa tarp ritės ir kontakto

Specifikacijos

• Įėjimo įtampa (nominali): 24 V DC
• Įėjimo srovė: 10 mA
• Išėjimo kontakto tipas: 1 perjungimo kontaktas (SPDT)
• Maks. perjungimo įtampa: 250 V AC/DC
• Maks. perjungimo srovė: 6 A (varžinė apkrova)
• Min. perjungimo srovė: 10 mA (esant 12 V)
• Maks. perjungimo galia: 1500 VA (AC) / 144 W (DC)
• Prijungimo būdas: Push-in jungtys
• Montavimas: DIN bėgis
• Darbinė temperatūra: -40 °C iki 70 °C
• Apsaugos klasė: IP20
• Būsenos indikatorius: geltonas LED
• Ritės galios sąnaudos: 240 mW
• Mechaninis tarnavimo laikas: 2 x 10^7 ciklų
• Elektrinis tarnavimo laikas: 2 x 10^5 ciklų (esant 6 A, 250 V AC, varžinė apkrova)
• Izoliacijos įtampa: 4 kV (ritė/kontaktas)
• Bandymo įtampa: 4 kV AC (50 Hz, 1 min)

Patarimai

Jungdami laidus, naudokite ferules su vytų laidų galais, kad užtikrintumėte patikimą push-in jungtį. Prieš aptarnavimą visada atjunkite ritės maitinimą. Induktyvinėms apkrovoms apsvarstykite galimybę pridėti slopinimo diodą arba RC grandinę, kad prailgintumėte kontaktų tarnavimo laiką.
