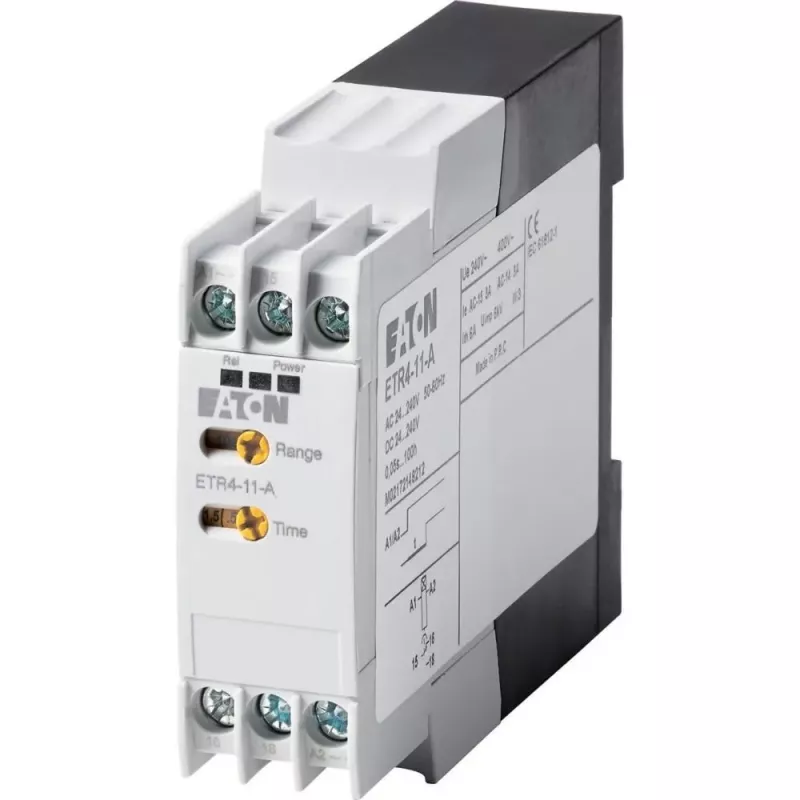

Eaton ETR4-11-A daugiafunkcinė laiko relė, 24-240 V AC/DC, 1 C/O, DIN bėgiui 031882

Septynios laiko funkcijos ir 24–240 V AC/DC maitinimo įtampa viename 17,5 mm pločio modulyje – tai Eaton ETR4-11-A, universali laiko relė, kuri pakeičia kelis atskirus laiko relių modelius. Sumontuokite ją DIN bėgiui ir naudokite tiek namų automatizavimo sprendimuose, tiek dirbtuvėse ar smulkiose gamybos linijose.

Kodėl verta rinktis

• 7 laiko funkcijos: įjungimo delsos, išjungimo delsos, įjungimo/išjungimo delsos, mirksėjimo, impulso formavimo ir kt.
• Platus maitinimo įtampos diapazonas: 24–240 V AC/DC – tinka įvairiems tinklams
• Laiko intervalas: nuo 0,05 s iki 100 h, suskirstytas į 7 pasirenkamus diapazonus
• 1 perjungiamasis kontaktas (1 C/O), 5 A AC-1 varžinė apkrova
• Montavimas ant DIN bėgio (EN 60715), plotis tik 17,5 mm
• LED būsenos indikacija – lengva diagnostika
• Sertifikatai: CE, UL, CSA, CCC, EAC

Kaip naudoti

Relę pritvirtinkite prie standartinio DIN bėgio, laidus prijunkite prie varžtinių gnybtų. Sukamaisiais jungikliais greitai nustatysite reikiamą funkciją ir laiko diapazoną, o LED indikatorius parodys veikimo būseną. Dėl atsparumo temperatūrai nuo -25 iki +60 °C ir ilgaamžiškumo (100 000 elektrinių perjungimų) ši relė tinka net ir sudėtingesnėms sąlygoms. Ji atlaiko iki 5 A esant 230 V AC (AC-1) ir 3 A esant 230 V AC (AC-15), todėl ja galima valdyti kontaktorius, vožtuvus, mažus variklius.

Techninė specifikacija

• Produkto tipas: daugiafunkcinė laiko relė
• Maitinimo įtampa: 24–240 V AC/DC
• Laiko diapazonai: 0,05 s – 100 h (7 diapazonai)
• Išėjimas: 1 perjungiamasis kontaktas (1 C/O)
• Kontaktų reitingas AC-15: 3 A @ 230 V AC
• Kontaktų reitingas AC-1: 5 A @ 230 V AC
• Montavimas: DIN bėgis (EN 60715)
• Prijungimas: varžtiniai gnybtai
• Darbinė temperatūra: -25 iki +60 °C
• Apsaugos laipsnis (korpusas): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Modulio plotis: 17,5 mm (1 modulis)
• Nustatymo būdas: sukamieji jungikliai
• Būsenos indikacija: LED
• Vardinė impulsinė įtampa (Uimp): 4 kV
• Vardinė izoliacijos įtampa (Ui): 300 V
• Elektrinis ilgaamžiškumas: 100 000 perjungimų
• Mechaninis ilgaamžiškumas: 10 000 000 perjungimų
• Sertifikatai: CE, UL, CSA, CCC, EAC

Pastaba

Jei projektuojate skydą ar atliekate techninę priežiūrą, ETR4-11-A suteikia patikimą ir vietą taupančią laiko valdymo sprendimą. Dėl plataus įtampos diapazono ir daugybės funkcijų sumažėja atsarginių dalių skaičius ir supaprastėja projektavimas.
