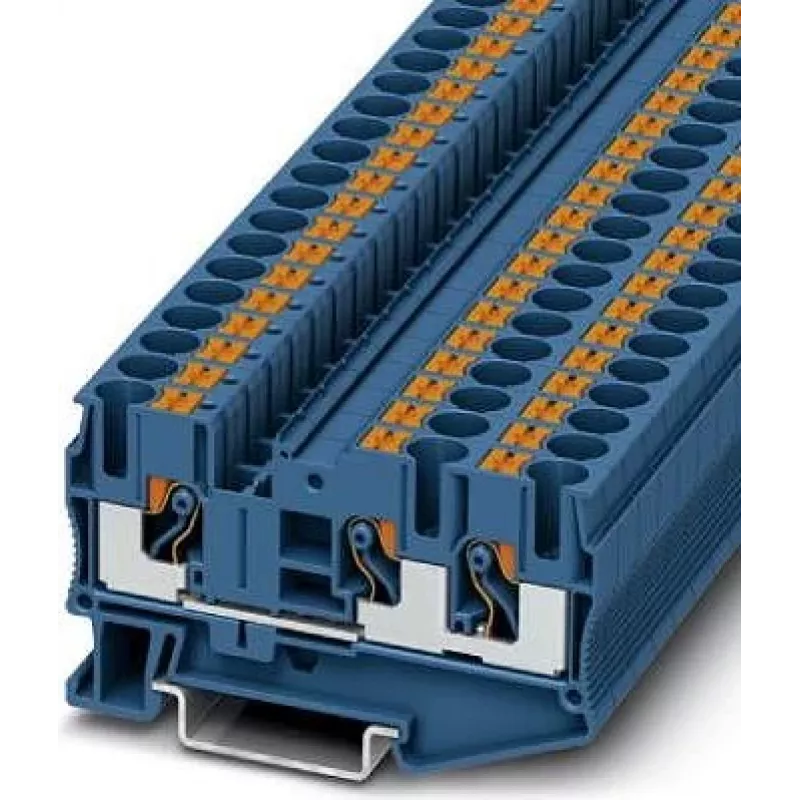

Phoenix 3211485 PT 6-TWIN BU praėjimo gnybtų blokas, įstumiamas, mėlynas

Kai valdymo spintoje ar skirstomojoje dėžutėje reikia sujungti kelis laidus, neužimant per daug vietos ant bėgelio, šis Phoenix 3211485 PT 6-TWIN BU praėjimo gnybtų blokas tikrai pravers. Jis siūlo tris įstumiamas jungtis kompaktiškame 6 mm korpuse, o mėlyna spalva aiškiai rodo, kad tai neutralaus laidininko gnybtas – saugiam ir tvarkingam laidų sujungimui pramoninėje aplinkoje.

Kam jis skirtas

Šis gnybtų blokas puikiai tinka skydų gamintojams, mašinų kūrėjams ir elektros montuotojams, kuriems reikia patikimo, didelio tankio laidų sujungimo ant standartinių DIN bėgelių. Jis tinka ten, kur reikia atskiro neutralaus gnybto, galinčio atlaikyti iki 41 A ir 1000 V įtampą – nuo pastatų automatikos iki pramoninių valdymo sistemų.

Pagrindinės savybės

• Įstumiamoji technologija – greitas ir įrankių nereikalaujantis kietų bei su užspaudžiamomis įvorėmis laidų prijungimas
• Trys jungties taškai (TWIN konstrukcija) – du laidai vienoje pusėje ir vienas kitoje
• Skirta 1000 V ir 41 A – tinka sudėtingiems elektros įrenginiams
• Mėlynas korpusas aiškiai identifikuoja kaip neutralaus laidininko gnybtą
• Tvirtinama ant standartinio DIN bėgelio NS 35/7,5 arba NS 35/15
• Aukštos kokybės poliamido izoliacija, atitinka UL 94 V0 degumo klasę
• Platus darbinės temperatūros diapazonas nuo -60 °C iki 105 °C

Specifikacijos

• Tipas: praėjimo gnybtų blokas
• Jungimo būdas: įstumiamas
• Jungčių skaičius: 3
• Potencialų skaičius: 1
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 41 A
• Vardinė impulsinė įtampa: 8 kV
• Kieto laidininko skerspjūvis: 0,5 – 10 mm²
• Lankstaus laidininko skerspjūvis: 0,5 – 10 mm² (su įvore)
• Laidininko skerspjūvis AWG: 20 – 8
• Nuėmimo ilgis: 10 mm – 12 mm
• Izoliacinė medžiaga: poliamidas (PA)
• Degumo klasė: UL 94 V0
• Spalva: mėlyna
• Tvirtinimas: DIN bėgelis NS 35/7,5, NS 35/15
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Darbinės temperatūros diapazonas: -60 °C iki 105 °C

Patarimai

Kad veiktų nepriekaištingai, prieš įkišdami laidus nuimkite izoliaciją rekomenduojamu 10–12 mm ilgiu. Lankstiems laidams naudokite įvores, kad įstumiamoji jungtis būtų patikima. Šis gnybtų blokas skirtas naudoti aplinkoje su taršos laipsniu 3 ir perįtampio kategorija III, todėl tinka daugeliui pramoninių valdymo skydų.
