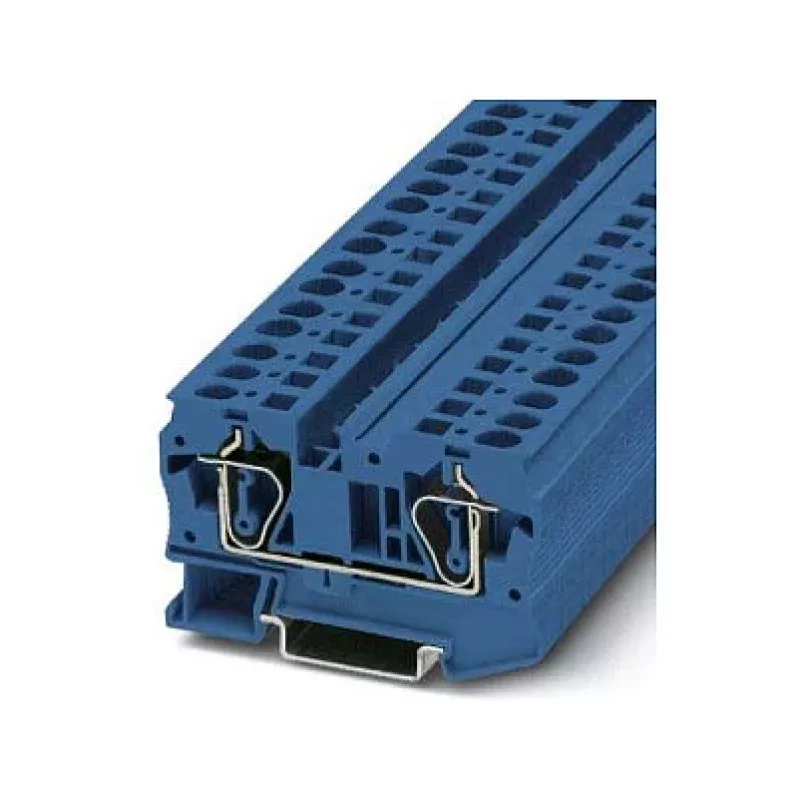

Phoenix Contact ST 6 BU praėjimo gnybtų blokas, Push-in, 6 mm², mėlynas

Pirmas dalykas, kurį pastebėsite – šis mėlynas gnybtų blokas atrodo tvirtai ir kompaktiškai, tačiau tikrasis stebuklas slypi viduje. Phoenix Contact ST 6 BU sukurtas taip, kad laidų prijungimas taptų greitas ir be įrankių – tiesiog įkiškite laidą ir viskas. Jokių atsuktuvų, jokių varžtų, jokių nuovargį keliančių judesių. Tai ypač įvertins tie, kurie montuoja valdymo spintas ar pramoninę įrangą, kur kiekviena minutė brangi.

Privalumai jūsų kasdienybei

Push-in technologija leidžia prijungti kietus arba suvytusius laidus be jokių įrankių – tai gali sutrumpinti laidų sujungimo laiką net iki 50 % lyginant su varžtiniais gnybtais. Blokas priima laidus nuo 0,5 mm² iki 10 mm² (kietus) arba nuo 20 AWG iki 8 AWG, todėl puikiai tinka įvairiems laidų skerspjūviams. Poliamido korpusas atitinka UL 94 V0 degumo reikalavimus ir veikia esant temperatūrai nuo -60 °C iki 105 °C – tai patikimumas net atšiauriomis sąlygomis. Dviejų pozicijų, vieno lygio konstrukcija supaprastina grandinių identifikavimą ir priežiūrą.

Kam jis tinka

• Pramoniniams valdymo pultams ir variklių valdymo centrams
• Energijos paskirstymui mašinose ir konvejerių sistemose
• Pastatų automatikos ir ŠVOK valdymo spintoms
• Geležinkelio ir transporto įrangai, kur reikia atsparių vibracijai jungčių
• Saulės inverteriams ir energijos kaupimo sistemoms

Pagrindinės specifikacijos

• Jungimo technologija: Push-in
• Vardinis skerspjūvis: 6 mm²
• Spalva: Mėlyna
• Pozicijų skaičius: 2
• Lygmenų skaičius: 1
• Montavimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 41 A (maks. 50 A su 10 mm² laidu)
• Vardinė viršįtampio įtampa: 8 kV
• Izoliacinė medžiaga: Poliamidas (PA), UL 94 V0
• Taršos laipsnis: 3, viršįtampio kategorija: III
• Nuėmimo ilgis: 12 mm
• Kieto laido skerspjūvis: 0,5–10 mm²
• Suvyto laido skerspjūvis: 0,5–6 mm²
• AWG diapazonas: 20–8
• Darbinė temperatūra: -60 °C iki 105 °C

Patarimai

Norėdami užtikrinti tvarkingą ir saugų montavimą, ST 6 BU derinkite su Phoenix Contact galiniais dangteliais ir pertvaromis. Jei įranga veikia stiprios vibracijos aplinkoje, įsitikinkite, kad push-in jungtis atitinka jūsų reikalavimus; kitu atveju apsvarstykite varžtinius gnybtus. Visada laikykitės vietinių elektros instaliacijos taisyklių ir naudokite tinkamus antgalius suvytiems laidams.
