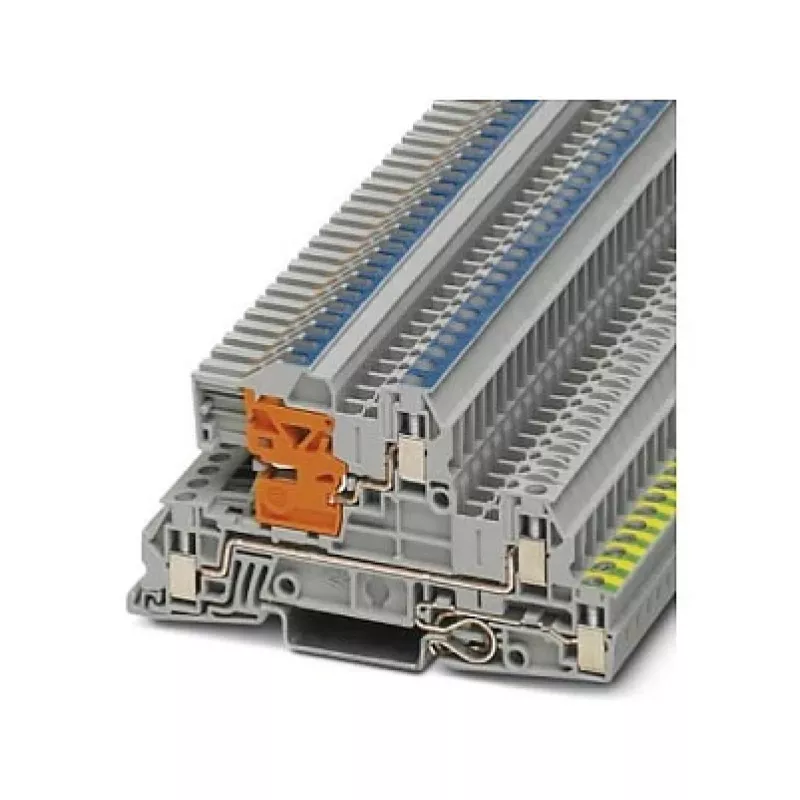

Phoenix 3076028 UTI 2,5-PE/L/NT 3 lygių instaliacinė gnybtų juosta, varžtinis sujungimas, 2,5 mm², 400 V, 24 A, montavimui ant DIN bėgelio, pilka

Ar kada nors teko sukti galvą, kaip tvarkingai ir saugiai paskirstyti elektrą valdymo spintoje, kai reikia ir fazės, ir nulio, ir apsauginio įžeminimo? Phoenix 3076028 UTI 2,5-PE/L/NT – tai trijų lygių gnybtų juosta, kuri vienu ypu išsprendžia šią problemą. Ji sujungia PE, N ir tris fazinius lizdus į kompaktišką bloką, kurį lengva montuoti ant DIN bėgelio.

Kodėl ji tokia patogi?

Įsivaizduokite: vietoj kelių atskirų gnybtų, kuriuos reikia jungti laidais, gaunate vieną bloką su aiškiai pažymėtais lygiais. Žaliai/geltonai pažymėtas PE, mėlynai – N, o pilki lizdai – fazėms. Nieko nebereikia ieškoti – viskas matoma iš karto. Be to, varžtinis sujungimas užtikrina patikimą kontaktą be priežiūros, o tvirtas poliamido korpusas atlaiko net atšiaurias sąlygas.

Kam ji skirta?

• Elektrikams, montuojantiems valdymo spintas ir skirstomuosius įrenginius.
• Pramoninės įrangos gamintojams, kuriems reikia kompaktiško ir patikimo sprendimo.
• Namų meistrams, kurie patys įsirengia apšvietimo ar šildymo valdymo sistemas.

Svarbiausi parametrai

• 3 lygiai: PE, N ir 3x L – visi reikalingi sujungimai viename bloke.
• Vardinė įtampa 400 V, vardinė srovė 24 A (pagal IEC).
• Atsparumas viršįtampiams iki 6 kV – papildoma sauga.
• Veikimo temperatūra nuo -60 °C iki 105 °C.
• Degumo klasė UL 94 V0 – savaime gesinanti medžiaga.
• Laidų skerspjūvis: vientisi 0,2–4 mm², vyti 0,2–2,5 mm² (AWG 24–12).
• Montavimas ant DIN bėgelio NS 35/7,5 arba NS 35/15.

Kaip naudoti?

Tiesiog užmaunate bloką ant DIN bėgelio, atsukite varžtą, įkiškite nuimtą laidą (nuimkite 9 mm izoliacijos) ir priveržkite. Sukimo momentas 0,5–0,6 Nm – nereikia per daug jėgos. Spalvoti lygiai padės nepadaryti klaidų.

Patarimas: prieš priverždami varžtą, įsitikinkite, kad laidas iki galo įstumtas į gnybtą – tai užtikrins patikimą kontaktą ir išvengsite perkaitimo.
