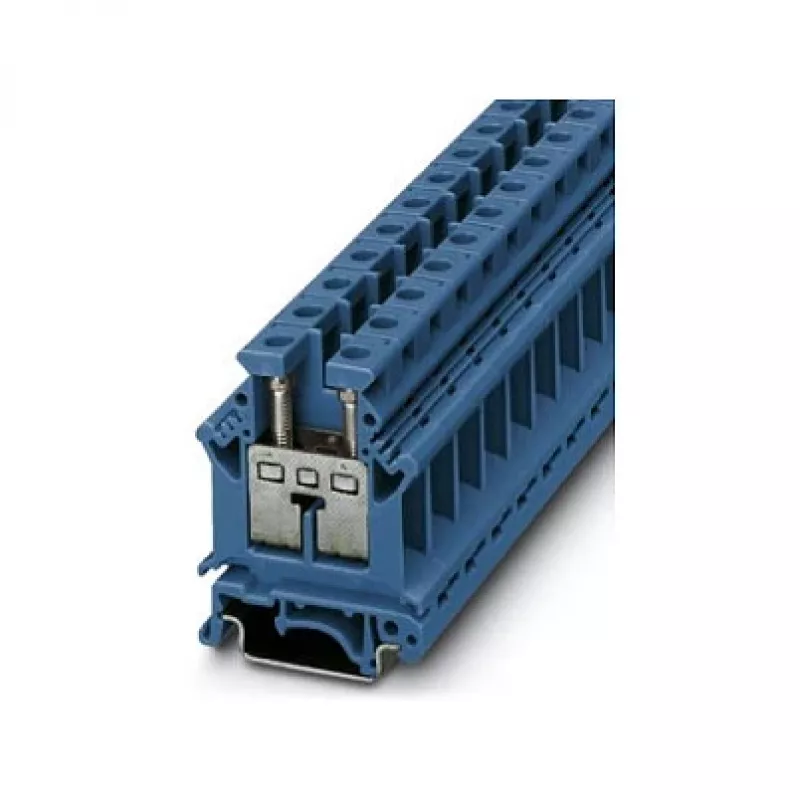

Phoenix 3006056 UK 16 N BU praėjimo gnybtas, varžtinis sujungimas, 16 mm², 1000 V, 76 A, mėlynas

Pirmas dalykas, kurį pastebėsite paėmę į rankas Phoenix 3006056 UK 16 N BU praėjimo gnybtą – tvirta, mėlyna poliamido korpusas, kuris atrodo sukurtas taip, kad atlaikytų net ir pačias sudėtingiausias darbo sąlygas. Bet tai ne tik išvaizda – po šiuo kompaktišku apvalkalu slepiasi varžtinis sujungimas, užtikrinantis patikimą ir ilgaamžį laidų kontaktą, kurio nereikės prižiūrėti metų metus.

Kam jis skirtas

Šis gnybtas – tikras radinys tiems, kas montuoja pramoninius valdymo pultus, skirstomuosius įrenginius ar automatizavimo sistemas. Jis puikiai tinka tiek profesionalams, tiek entuziastams, kurie vertina patikimumą ir saugumą. Nesvarbu, ar dirbate su energetikos, gamybos ar pastatų infrastruktūros projektais – šis gnybtas užtikrins stabilų ryšį net esant aukštai įtampai ir didelei srovei.

Pagrindiniai privalumai

• Varžtinis sujungimas su M4 sriegiu – atsparus vibracijai ir savaiminiam atsipalaidavimui
• Platus laidų diapazonas: vientisi 0,5–25 mm², suvyti 0,5–16 mm²
• Aukšti elektriniai parametrai: 1000 V (IEC) ir 76 A srovė
• Kompaktiškas vieno lygio dizainas – taupo vietą DIN bėgyje (NS 35/7,5 arba NS 35/15)
• Mėlynas poliamido korpusas su UL 94 V0 degumo klase – papildomas saugumas
• Darbinė temperatūra nuo -60 °C iki 105 °C – tinka atšiaurioms aplinkoms

Specifikacijos

• Prekės ženklas: Phoenix Contact
• Modelis: 3006056
• MPN: 3006056
• EAN: 4017918091316
• Tipas: praėjimo gnybtas
• Sujungimo būdas: varžtinis
• Vardinis skerspjūvis: 16 mm²
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 76 A
• Pozicijų skaičius: 1
• Lygiai: 1
• Tvirtinimas: DIN bėgis NS 35/7,5, NS 35/15
• Izoliacinė medžiaga: PA (poliamidas)
• Spalva: mėlyna
• Vientisų laidų skerspjūvis: 0,5–25 mm²
• Suvytų laidų skerspjūvis: 0,5–16 mm²
• Nuėmimo ilgis: 12 mm
• Sriegis: M4
• Prigriežimo momentas: 1,5–1,8 Nm
• Darbinė temperatūra: -60 °C iki 105 °C
• Degumo klasė (UL 94): V0
• Taršos laipsnis: 3
• Perįtampio kategorija: III

Kaip naudoti

Montuokite gnybtą ant standartinio DIN bėgio, įkiškite nuimtą laidą (12 mm) ir priveržkite varžtą. Svarbu naudoti dinamometrinį atsuktuvą, nustatytą į 1,5–1,8 Nm, kad užtikrintumėte tinkamą kontaktą nepažeisdami laidininko. Suvytiems laidams rekomenduojama naudoti įvores, kad išvengtumėte išsiblaškymo ir užtikrintumėte patikimą jungtį.

Patarimas: aukštos srovės grandinėse palikite pakankamai tarpų tarp gnybtų, kad būtų užtikrintas geras šilumos išsklaidymas. Taip prailginsite įrenginio tarnavimo laiką ir išvengsite perkaitimo.
