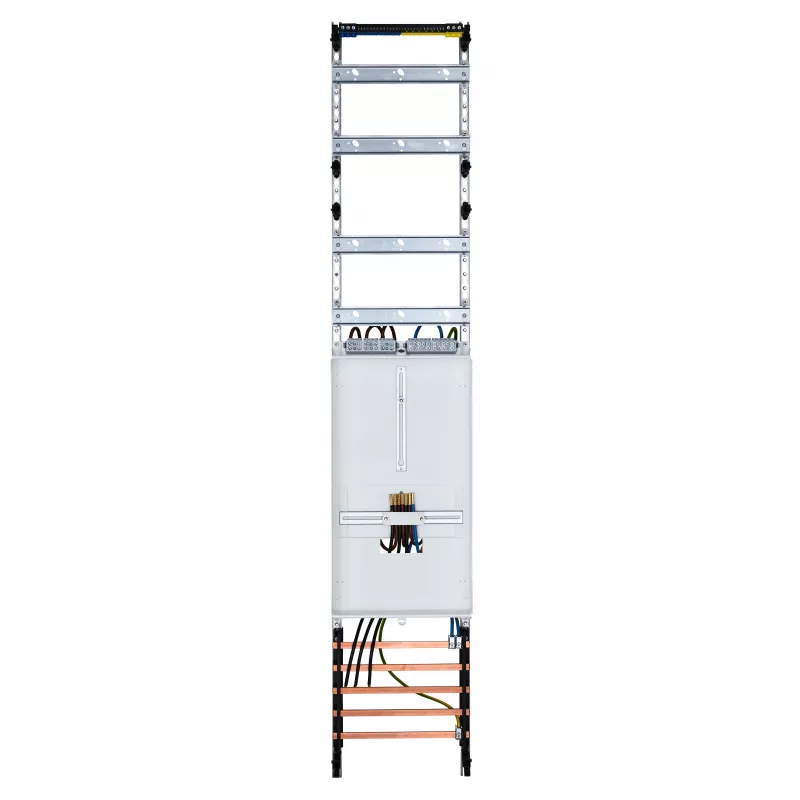

f-tronic Zählerfeld 1-feldrig VZ6 H=1350mm 1-3.HZ Vert.2r. 7143300 1 (7143300)

Kai reikia patikimai ir tvarkingai sumontuoti iki trijų eHZ skaitiklių, f-tronic Zählerfeld 1-feldrig VZ6 sprendimas užtikrina saugų elektros energijos paskirstymą. Šis cinkuoto plieno skydas su 5 polių 63 A šynų sistema yra idealus pasirinkimas tiek gyvenamiesiems, tiek komerciniams objektams.

Kam skirtas

Elektrikams ir skydų montuotojams, kuriems reikia kompaktiško vieno lauko skaitiklių skydo, su papildomomis modulių vietomis po skaitikliu.

Pagrindinės savybės

• Vienas skaitiklių laukas, suderinamas su 1–3 eHZ skaitikliais
• Vertikalus išdėstymas su 2 eilėmis po skaitikliu, kiekviena po 12 TE (iš viso 24 TE)
• 5 polių šyna (L1, L2, L3, N, PE), skirta 63 A
• Apsaugotas nuo prisilietimo pagrindinės linijos atšakos gnybtas
• Pagamintas iš cinkuoto plieno lakšto

Specifikacijos

• Aukštis: 1350 mm
• Plotis: 250 mm
• Gylis: 120 mm
• Medžiaga: cinkuotas plieno lakštas
• Apsaugos klasė (sumontavus): IP20
• Montavimo tipas: skaitiklių spintoms / paskirstymo skydams

Naudojimo patarimai

Užtikrinkite tinkamą vėdinimą ir laikykitės vietinių taisyklių montuodami. Skydas skirtas naudoti patalpose.

Patarimas: prieš montuodami įsitikinkite, kad visi laidai atitinka 63 A šynos reikalavimus, o skaitiklių laukas yra lengvai prieinamas techninei priežiūrai.
