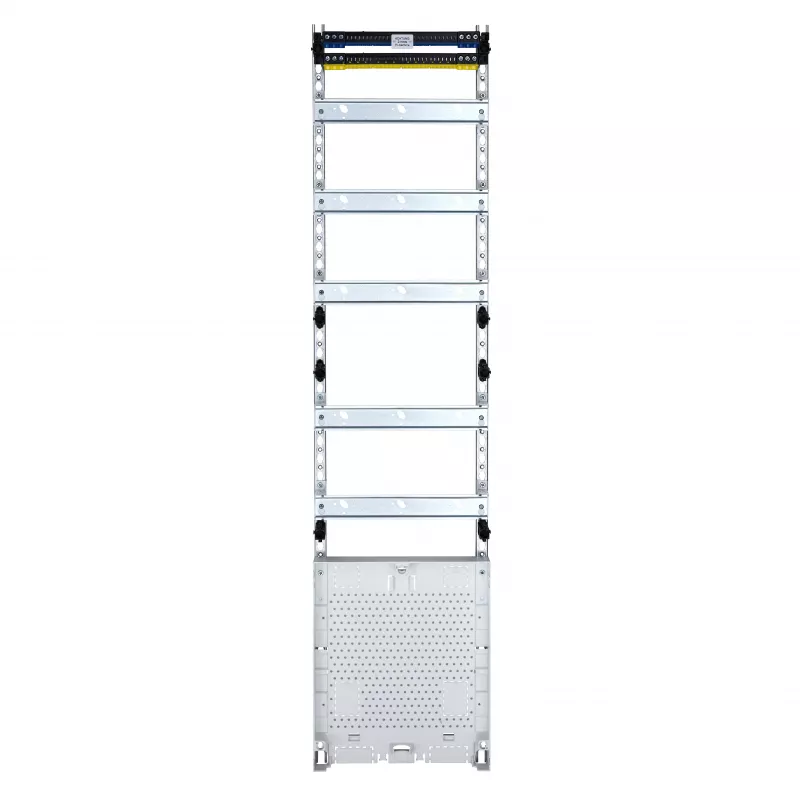

f-tronic VT H=1050mm 1-feldrig V17APZ 5-reihig APZ-Platz m.AP 7141627 1 (7141627) įleidžiama elektros skirstomoji spinta

1050 mm aukščio, vieno lauko įleidžiama skirstomoji spinta su 5 modulių eilėmis ir integruota skaitiklio prijungimo vieta (APZ) – tai sprendimas, kuris tilps net ir griežtus reikalavimus keliančiose instaliacijose. Joje patogiai išsidėstys iki 60 modulių (12 TE eilėje), o uždara metalinė spintelė su užraktu užtikrins tvarką ir saugumą.

Kam skirta

Elektrikams ir montuotojams, kuriems reikia patikimos, standartus atitinkančios spintos skaitiklių įrengimui ir elektros paskirstymui gyvenamuosiuose bei komerciniuose pastatuose. Tinka tiek naujai statybai, tiek renovacijai, kai norima paslėpti laidus ir įrangą.

Pagrindiniai privalumai

• Įleidžiamas montavimas – spinta paslepiama sienoje, lieka tik durelės, todėl interjeras atrodo tvarkingai.
• 1 laukas su 5 eilėmis – net 60 modulių (12 TE kiekvienoje eilėje) automatiniams jungikliams, RCD, relėms ir kitiems įrenginiams.
• Integruota skaitiklio prijungimo vieta (APZ) – patogu montuoti elektros skaitiklį.
• Užrakinamos plieninės durelės su perverčiamu vyriu – galima pritaikyti prie patalpos išdėstymo.
• Milteliniu būdu dažytas plieno lakštas, baltos spalvos (RAL 9010) – atsparus korozijai, lengvai valomas.
• Apsaugos klasė IP31 – apsaugo nuo kietųjų dalelių ir vertikaliai krintančių vandens lašų.
• Išankstinai išmuštos kabelių įvadų angos – greitesnis ir tikslesnis montavimas.
• Pridedami N/PE gnybtų blokai – nereikia papildomai įsigyti.

Specifikacijos

• Montavimo tipas: įleidžiamas (UP)
• Eilių skaičius: 5
• Laukų skaičius: 1
• Bendras modulių skaičius: 60 (5 x 12 TE)
• Skaitiklio prijungimo vieta: integruota
• Medžiaga: plieno lakštas
• Paviršiaus apdaila: miltelinis dažymas
• Spalva: balta (RAL 9010)
• Apsaugos klasė: IP31
• Durelių tipas: plieninės, užrakinamos
• Nišos matmenys (A x P x G): 1025 x 280 x 110 mm
• Išoriniai matmenys (A x P x G): 1050 x 305 x 120 mm
• Vardinė srovė: iki 63 A
• Gnybtų blokai: N/PE pridėti
• Kabelių įvadas: išankstinės angos (viršuje/apačioje)
• Standartai: DIN VDE
• Naudojimas: gyvenamieji, komerciniai pastatai, skaitiklių įrengimas
• Durelių vyris: perverčiamas (dešinėn/kairėn)

Kaip naudoti

Prieš montuodami paruoškite sienos nišą pagal nurodytus nišos matmenis (1025 x 280 x 110 mm). Spintą įstatykite ir pritvirtinkite, tada išveskite kabelius per išankstines angas. Sumontuokite automatinius jungiklius, RCD ir kitus modulius ant DIN bėgių. Prijunkite N ir PE laidus prie komplekte esančių gnybtų. Uždarykite dureles ir užrakinkite.

Patarimas: jei patalpoje daug drėgmės, papildomai sandarinkite kabelių įvadus, kad išlaikytumėte IP31 apsaugos klasę. Perverčiamas durelių vyris leidžia patogiai atidaryti spintą net ir ankštoje vietoje – pasirinkite tinkamą pusę prieš montuodami.
