F-TRONIC Skaitiklių skydas 3 laukų Z31B H=1050mm 3-3.HZ 7141305

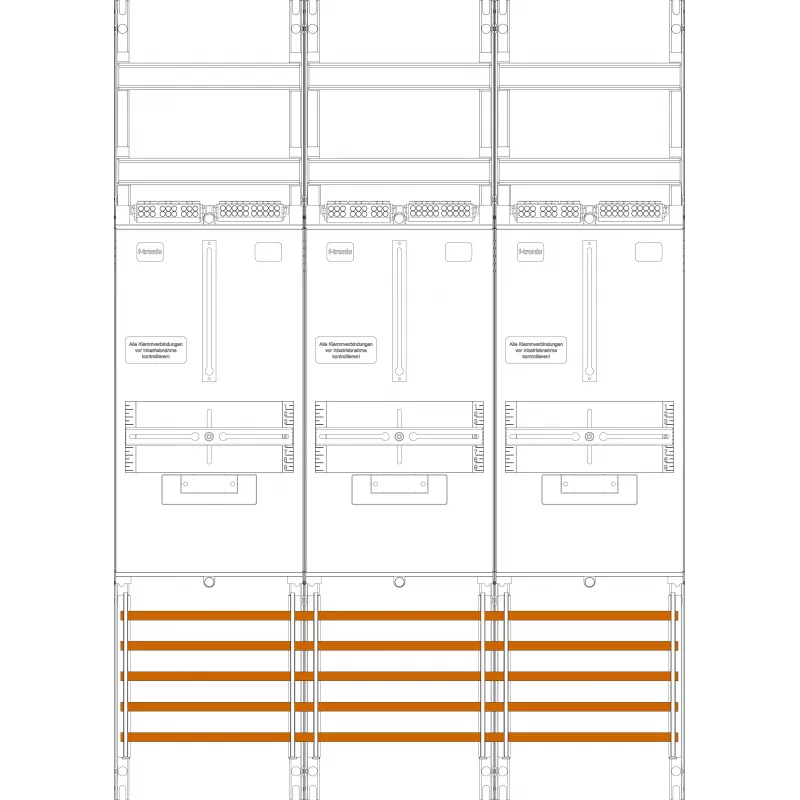

Kai elektros instaliacijos projektas reikalauja tvarkingos skaitiklių ir modulinės įrangos vietos, F-TRONIC Z31B skydas tampa patikimu sprendimu. Jis skirtas trims skaitikliams ir trims paskirstymo laukams, todėl tilps ir skaitikliai, ir automatiniai jungikliai, ir kiti moduliai.

Kodėl verta rinktis

• Trys skaitiklių pozicijos ir trys paskirstymo laukai – galite suprojektuoti pagal savo poreikius.
• 5 polių šynų sistema, skirta iki 63 A – patikimas energijos paskirstymas.
• Kiekviename paskirstymo lauke telpa 12 TE modulių (iš viso 36 TE).
• Suderinamas su f-tronic universaliomis spintų sistemomis.

Techniniai duomenys

• Gaminio tipas: skaitiklių skydas
• Skaitiklių pozicijų skaičius: 3
• Paskirstymo laukų skaičius: 3
• Aukštis: 1050 mm
• Plotis: 750 mm
• Gylis: 160 mm
• Medžiaga: lakštinis plienas
• Montavimo tipas: spintos montavimui
• Konfigūracija: 3 pagrindiniams skaitikliams (3.HZ)
• Vardinė srovė (šynai): 63 A
• Prijungimo sistema: 5 polių šyna
• TE skaičius viename paskirstymo lauke: 12 TE (iš viso 36 TE)
• Suderinamumas su skaitikliais: standartiniai buitiniai skaitikliai (pvz., elektroniniai arba elektromechaniniai)

Kam tinka

Šis skydas puikiai tinka elektrikams, kurie įrenginėja skaitiklių spintas daugiabučiuose namuose, individualiuose namuose ar komercinėse patalpose. Jis skirtas tiems, kam reikia trijų atskirų skaitiklių ir paskirstymo laukų vienoje vietoje.

Kaip naudoti

Skydas montuojamas į elektros spintą. Jame numatytos vietos trims skaitikliams ir trims paskirstymo laukams, kuriuose montuojami moduliniai įrenginiai ant 5 polių šynos. Prijungimas atliekamas pagal elektros instaliacijos projektą.

Patarimas: prieš montuodami įsitikinkite, kad spintos vidaus matmenys atitinka 1050 mm aukštį, 750 mm plotį ir 160 mm gylį. Taip pat patikrinkite, ar skaitiklių tipai atitinka standartinius buitinius skaitiklius.
