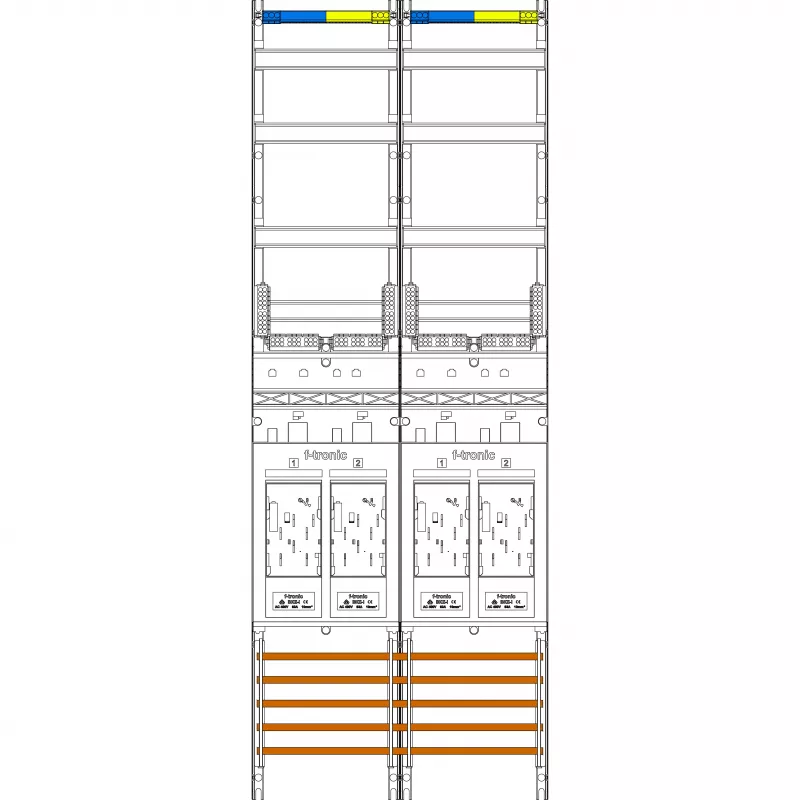

f-tronic Skaitiklių laukas 2 laukų E219 H=1350mm 4-eHZ 7143016

Kai elektros skirstymo spintoje reikia sumontuoti išmanųjį skaitiklį ir apsaugos aparatus, f-tronic skaitiklių laukas E219 tampa patikimu sprendimu. Jis jau paruoštas šiuolaikinei apskaitos infrastruktūrai: turi integruotą APZ lauką išmaniojo skaitiklio vartams ir 5 polių 250 A šynų sistemą.

Privalumai

• 2 laukų konstrukcija su 4 eHZ skaitiklių vietomis
• Integruotas APZ laukas išmaniojo skaitiklio vartams
• 5 polių šynų sistema, skirta iki 250 A
• 3 skirstymo eilės automatiniams jungikliams ir RCD
• Greito prijungimo gnybtai, palengvinantys laidų sujungimą

Kasdienis naudojimas

Šis skaitiklių laukas skirtas universaliems skirstymo spintoms. Jame yra iš anksto išmuštos kabelių įvadų angos ir dalinis išankstinis sujungimas šynų bei skaitiklių prijungimui. Cinkuoto, milteliniu būdu dažyto plieno konstrukcija užtikrina ilgaamžiškumą, o pagrindinio jungiklio vieta leidžia sumontuoti SH jungiklį saugiam atjungimui.

Techninės specifikacijos

• Laukų skaičius: 2
• Skaitiklių vietos: 4 (eHZ skaitikliams)
• Aukštis: 1350 mm
• Plotis: 500 mm
• Gylis: 160 mm
• Skaitiklių tipo suderinamumas: elektroninis buitinis skaitiklis (eHZ)
• Šynų sistema: 5 polių, 250 A
• Skirstymo eilės: 3
• Pagrindinio jungiklio vieta: yra (SH jungikliui)
• Prijungimo technologija: greito prijungimo gnybtai
• Medžiaga: cinkuotas plienas, milteliniu būdu dažytas
• Vardinė srovė (taikymas): iki 63 A
• Kabelių įvadas: iš anksto išmuštos angos
• Išankstinis sujungimas: dalinai sujungta šynoms ir skaitikliams

Kam tinka

Šis skaitiklių laukas idealiai tinka elektrikams, kurie montuoja skirstymo spintas gyvenamuosiuose ar komerciniuose pastatuose, ypač ten, kur numatyti išmanieji skaitikliai. Jis pravers ir tiems, kurie atnaujina seną apskaitos sistemą į modernią su APZ lauku.

Kaip naudoti

Sumontuokite lauką skirstymo spintoje, prijunkite kabelius per iš anksto išmuštas angas. Naudokite greito prijungimo gnybtus, kad greitai ir saugiai sujungtumėte šynas bei skaitiklius. Įstatykite eHZ skaitiklius į tam skirtas vietas, o automatinius jungiklius ir RCD – į tris skirstymo eiles. Pagrindinio jungiklio vietoje sumontuokite SH jungiklį, kad galėtumėte saugiai atjungti maitinimą.

Patarimas: prieš montuodami įsitikinkite, kad laukas atitinka jūsų spintos matmenis (1350 x 500 x 160 mm) ir kad turite tinkamų įrankių šynų sujungimui. Visada laikykitės vietinių elektros saugos taisyklių.
