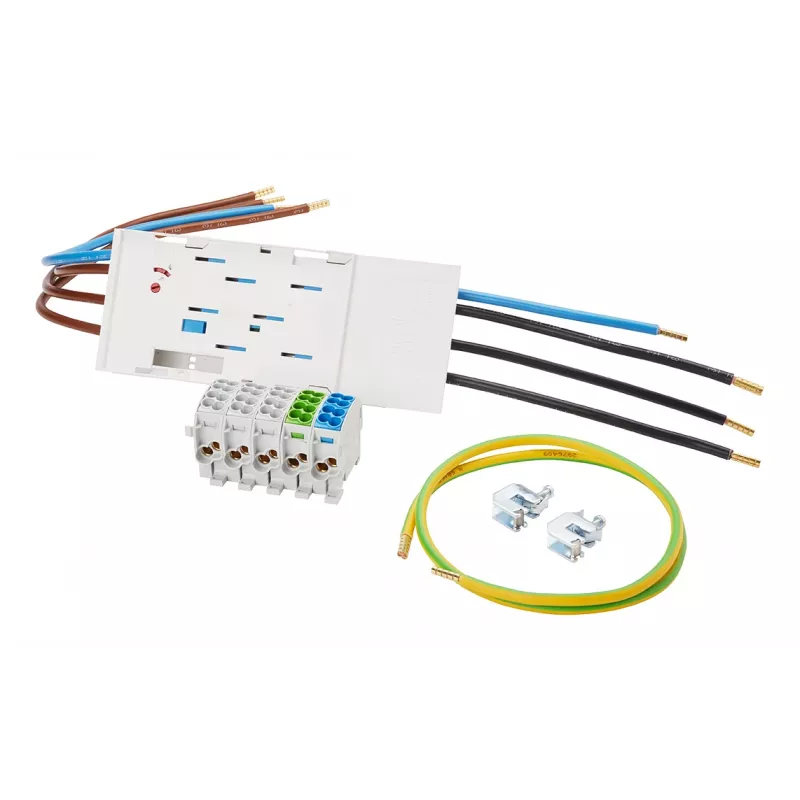

f-tronic paskirstymo gnybtų blokas 63A 16mm² BKE-I16 su jungimo spaustukais 7110603

63 A vardinė srovė ir 16 mm² įvadinis laidas – tai vienas tvirtas mazgas, per kurį galima paskirstyti maitinimą iki šešių 4 mm² apkrovos laidų. f-tronic BKE-I16 paskirstymo gnybtų blokas skirtas tiems, kurie vertina tvarkingą ir saugią elektros instaliaciją skirstomuosiuose skyduose.

Kam tai skirta

Elektrikams ir skydų montuotojams, kuriems reikia ant 35 mm DIN bėgelio montuojamo gnybtų bloko, leidžiančio paskirstyti maitinimą nuo 16 mm² maitinimo laidininko iki šešių 4 mm² apkrovos laidininkų pramoninėse ar komercinėse instaliacijose.

Pagrindinės savybės

• Vardinė srovė 63 A, vardinė įtampa 400 V
• Įvado skerspjūvis 1 x 16 mm², išvado skerspjūvis 6 x 4 mm²
• Sraigtinė gnybtų jungtis patikimam suspaudimui
• Montuojamas ant 35 mm DIN bėgelio arba varžtais
• Pilko plastiko korpusas (RAL 7035), UL94 V-0 degumo klasė

Specifikacijos

• Gaminio tipas: paskirstymo gnybtų blokas
• Polių skaičius: 1
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Izoliacijos įtampa (Ui): 500 V
• Apsaugos klasė: IP20
• Korpuso medžiaga: plastikas (PA6)
• Gnybtų medžiaga: žalvaris / varis
• Darbinė temperatūra: -25°C iki +70°C
• Standartai: IEC/EN 60947-7-1

Kaip naudoti

Įstatykite bloką į skirstomąjį skydą ir užfiksuokite ant 35 mm DIN bėgelio arba pritvirtinkite varžtais. Prijunkite 16 mm² maitinimo laidą prie įvado, o iki šešių 4 mm² apkrovos laidų – prie išvadų. Patikrinkite, ar visi laidai tvirtai įsukti.

Patarimas: kadangi blokas turi IP20 apsaugos klasę, montuokite jį tik patalpose, apsaugotose nuo dulkių ir drėgmės. Prieš įjungdami maitinimą, būtinai patikrinkite, ar laikomasi galiojančių elektros instaliacijos taisyklių.
