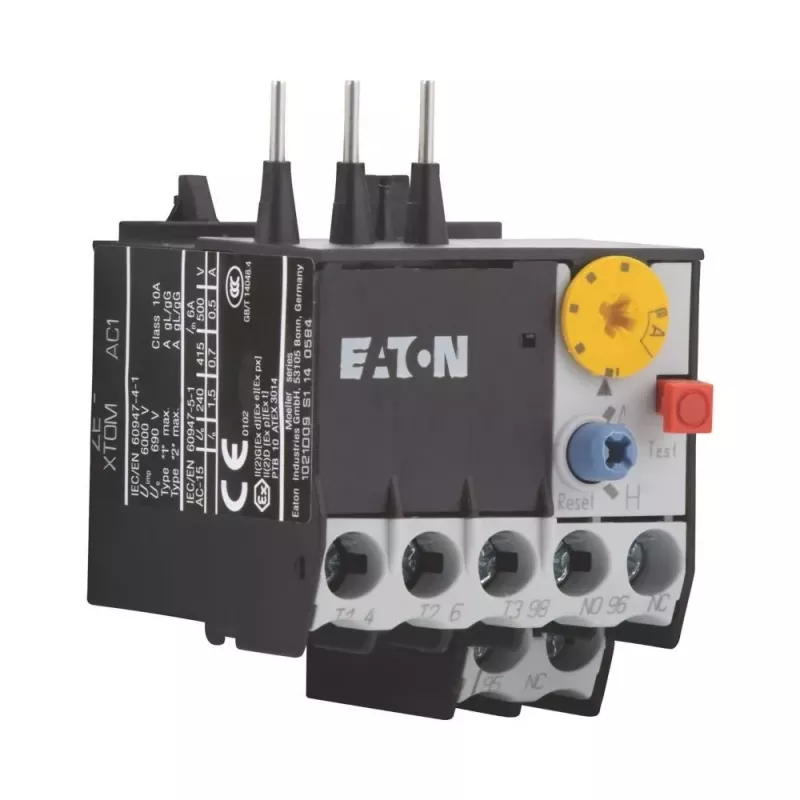

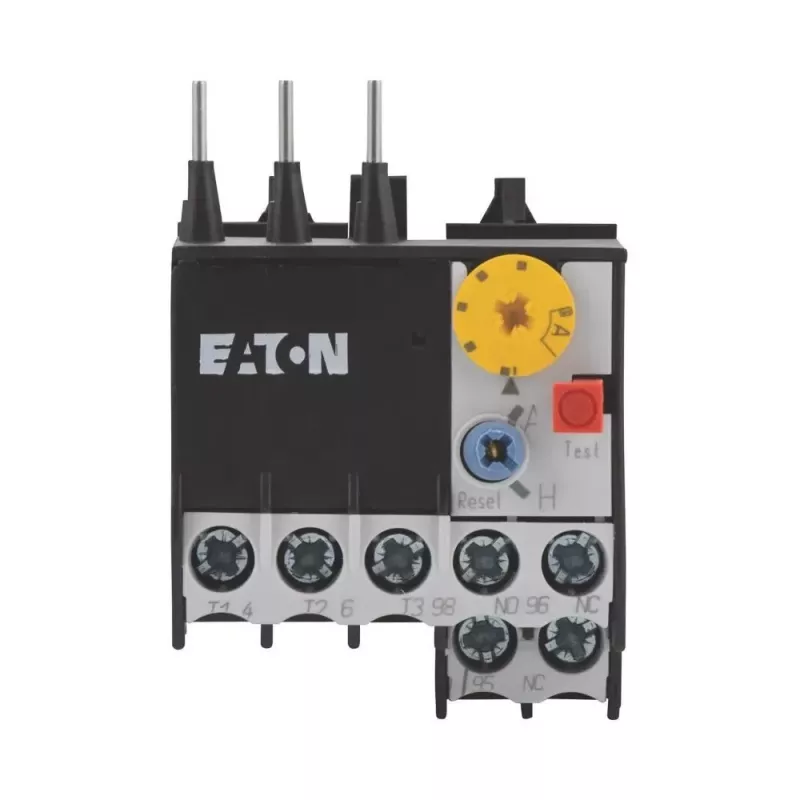

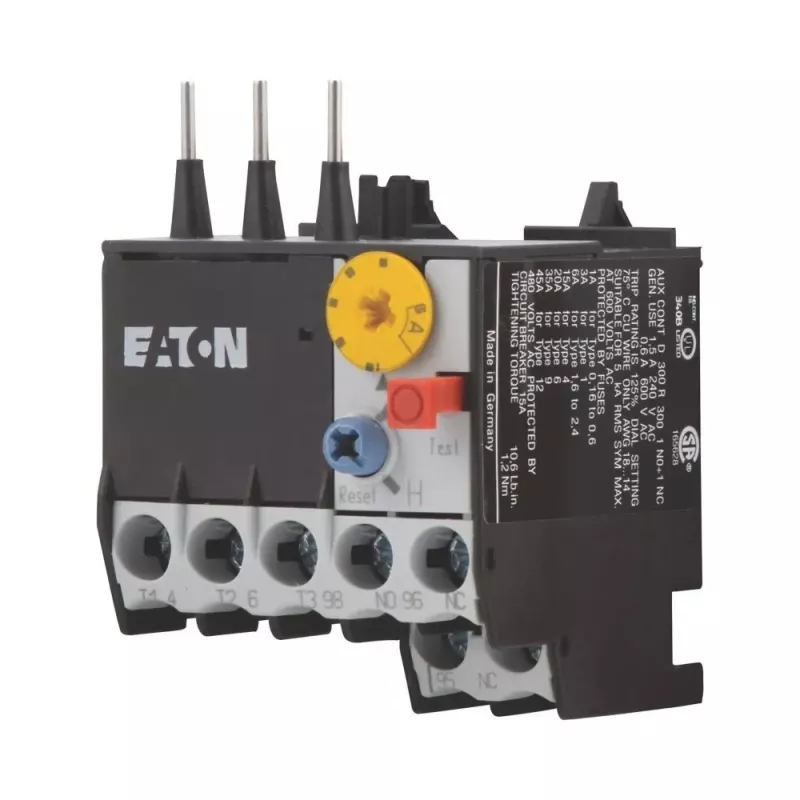

EATON ZE-1.6 variklio apsaugos relė, 1,0-1,6 A, 690 V AC, 3 polių, 1NO+1NC, terminė perkrova, 10A klasė, IP20, tiesioginis montavimas prie DILM7-15 014432

Kai mažas trifazis variklis dirba be apsaugos, bet koks perkrovimas gali jį sudeginti per kelias minutes. EATON ZE-1.6 variklio apsaugos relė yra sukurta būtent tokiam atvejui – ji nuolat stebi srovę ir laiku atjungia maitinimą, kol žala netapo nepataisoma.

Kodėl verta rinktis

• Terminė perkrovos apsauga su fazių gedimo jutikliu – reaguoja į pavojingus srovės svyravimus
• Tiesioginis montavimas prie Eaton DILM7, DILM9, DILM12 ir DILM15 kontaktorius – sutaupo laiko ir vietos skydelyje
• Reguliavimo diapazonas 1,0–1,6 A – idealiai tinka mažiems varikliams ir siurbliams
• 690 V AC darbinė įtampa – universali įvairiose pramoninėse sistemose
• Rankinis arba automatinis atstatymas – lankstus valdymas pagal situaciją
• IP20 apsaugos klasė – skirta montuoti uždarame skydelyje

Techniniai duomenys

• Gamintojas: EATON
• Modelis: ZE-1.6
• MPN: 014432
• EAN: 4015080144328
• Srovės nustatymo diapazonas: 1,0–1,6 A
• Darbinė įtampa (Ue): 690 V AC
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1NO+1NC
• Perkrovos atleidimo tipas: terminis
• Suveikimo klasė: 10A
• Izoliacijos įtampa (Ui): 690 V
• Impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Montavimas: tiesioginis prie kontaktorius
• Suderinami kontraktoriai: Eaton DILM7, DILM9, DILM12, DILM15
• Aplinkos temperatūra: -25…+55 °C
• Atstatymo funkcija: rankinė / automatinė
• Fazių gedimo jutiklis: yra

Kam tinka

Ši relė skirta tiems, kurie projektuojia, prižiūri ar remontuoja mažus trifazius variklius – pavyzdžiui, siurblius, ventiliatorius, konvejerius ar kitą įrangą, kurios galia neviršija 1,6 A. Ji puikiai tinka tiek naujose sistemose, tiek kaip patikima atsarginė dalis esamame skydelyje.

Kaip naudoti

Sumontuokite relę tiesiai ant suderinamo Eaton kontaktoriaus – nereikia papildomų laidų ar laikiklių. Nustatykite norimą srovės vertę pagal variklio vardinę srovę (1,0–1,6 A intervale). Pasirinkite rankinį arba automatinį atstatymą. Įsitikinkite, kad skydelyje užtikrinama IP20 apsauga ir temperatūra neviršija -25…+55 °C ribų.

Patarimas: prieš montuodami visada patikrinkite variklio vardinę srovę – ji turi patekti į relės reguliavimo diapazoną. Jei variklis dirba pasikartojančio perkrovimo režimu, rinkitės automatinį atstatymą, o jei reikia griežtos kontrolės – rankinį. Reguliariai apžiūrėkite kontaktus ir valymo mechanizmą, kad relė veiktų patikimai visą tarnavimo laiką.
