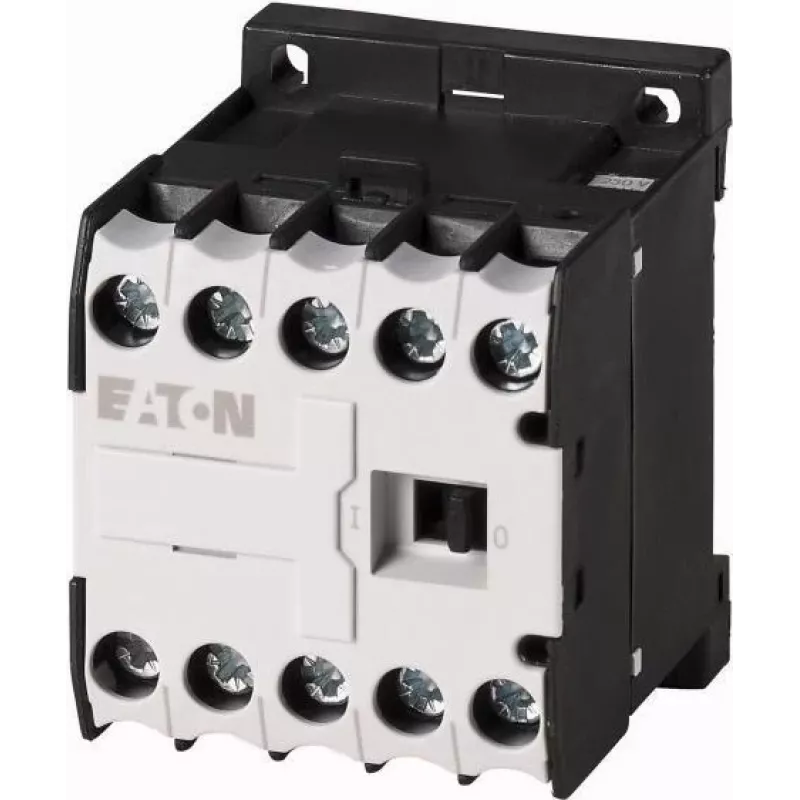

Eaton DILER-40 valdymo relė, 24V 50Hz, 4 NO kontaktai, 4 poliai, DIN bėgiui 010094

10 milijonų mechaninių operacijų – tiek ciklų atlaiko Eaton DILER-40 valdymo relė. Tai itin patvarus 4 polių įrenginys su 4 normaliai atvirais (NO) kontaktais, skirtas 24 V AC 50 Hz ritės maitinimui. Kompaktiškas korpusas puikiai tinka montuoti standartinėje DIN bėgelio relinėje spintoje.

Kodėl verta rinktis

Eaton DILER-40 – tai patikrinta kokybė, kurią vertina elektrikai ir pramoninių spintų montuotojai. Relė pasižymi didele elektrine ir mechanine ištverme, todėl mažėja techninės priežiūros poreikis ir prastovos. 4 NO kontaktai leidžia vienu metu valdyti kelias grandines, o platus darbinės temperatūros diapazonas (-25 °C iki +50 °C) užtikrina stabilų veikimą net ir sudėtingomis sąlygomis.

Kam tinka

• Variklių paleidimo ir kontaktorinių grupių pagalbinėms grandinėms perjungti
• Solenoidų, vožtuvų ir mažų pavarų valdymui automatizuotose mašinose
• Signalo dauginimui ir izoliavimui valdymo spintose
• Šildymo, vėdinimo, pakavimo ir medžiagų apdorojimo įrenginiuose

Pagrindinės specifikacijos

• Gaminio tipas: Valdymo relė
• Polių skaičius: 4
• Kontaktų konfigūracija: 4 NO (normaliai atviri)
• Ritės įtampa: 24 V AC, 50 Hz
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-1, 230 V): 22 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Gnybtai: Varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 °C iki +50 °C
• Elektrinė tarnavimo trukmė (AC-15): 0,5 x 10⁶ operacijų
• Mechaninė tarnavimo trukmė: 10 x 10⁶ operacijų
• Standartai: IEC/EN 60947, VDE 0660

Kaip naudoti

Relė montuojama ant standartinio 35 mm DIN bėgelio arba tvirtinama varžtais. Prieš prijungdami maitinimą, įsitikinkite, kad ritės įtampa ir dažnis atitinka valdymo grandinės parametrus (24 V AC, 50 Hz). Dėl IP20 apsaugos relę būtina įrengti uždarame, nuo aplinkos poveikio apsaugotame korpuse. Sujungimai atliekami varžtiniais gnybtais, užtikrinančiais patikimą kontaktą.

Patarimas: Jei valdymo grandinėje naudojate indukcines apkrovas (pvz., solenoidus), rekomenduojama papildomai įrengti viršįtampių slopintuvus – taip prailginsite relės kontaktų tarnavimo laiką. Taip pat nepamirškite, kad DILER serijos relės suderinamos su Eaton papildomais pagalbiniais kontaktais ir moduliais, leidžiančiais lengvai išplėsti funkcionalumą.
