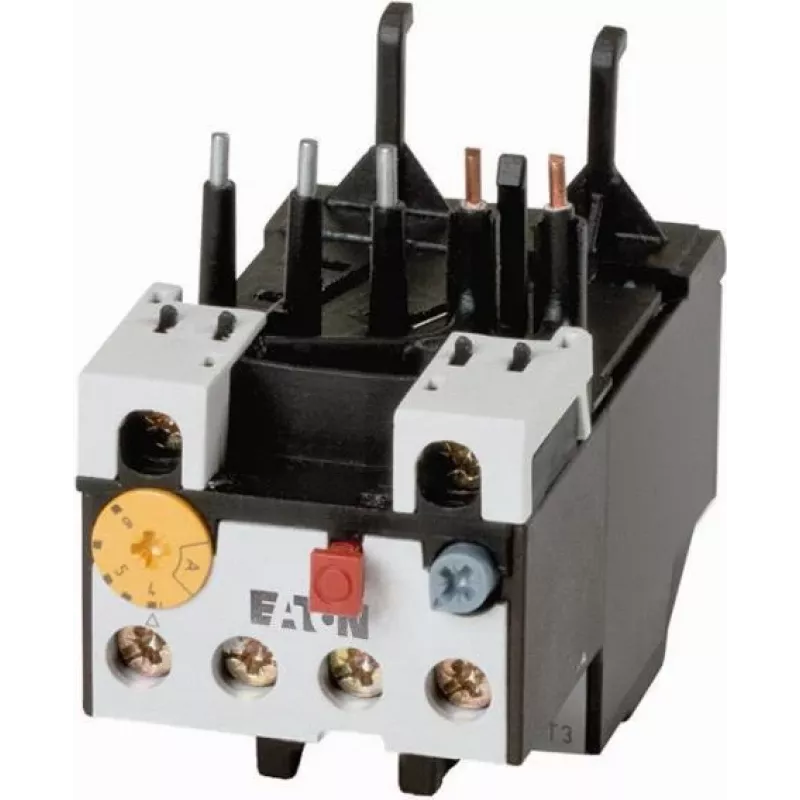

Eaton ZB12-4 šiluminė perkrovos relė, 2,5 - 4 A, 3 polių, 10A klasė, varžtiniai gnybtai 278438

Kai trifazis variklis pradeda kaisti dėl perkrovos ar fazės gedimo, Eaton ZB12-4 šiluminė perkrovos relė sureaguoja akimirksniu ir apsaugo įrangą nuo brangių remontų. Ši relė skirta montuoti tiesiai ant Eaton DILM7–DILM15 kontaktorų, todėl valdymo spintose sukuriamas kompaktiškas variklio starteris be papildomų laidų.

Kodėl verta rinktis

ZB12-4 pasižymi plačiu srovės reguliavimo diapazonu (2,5–4 A) ir fazės gedimo aptikimu – tai užtikrina patikimą variklio apsaugą net sudėtingomis eksploatavimo sąlygomis. Tiesioginis montavimas ant kontaktoraus sutaupo laiko ir vietos spintoje, o rankinis arba automatinis atstatymas leidžia lanksčiai pritaikyti relę įvairiems procesams.

Techninė specifikacija

• Srovės nustatymo diapazonas: 2,5–4 A
• Polių skaičius: 3
• Suveikimo klasė: 10A
• Nominali darbinė įtampa: 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymo funkcija: rankinė / automatinė
• Montavimas: tiesiai ant kontaktoraus
• Prijungimas: varžtiniai gnybtai
• Aplinkos darbinė temperatūra: nuo -25 iki 55 °C
• Fazės gedimo jautrumas: yra

Kam tinka

• Variklių apsauga pramoninėse valdymo spintose
• HVAC kompresorių ir siurblių apsauga
• Konvejerių ir medžiagų transportavimo sistemos
• Staklės ir pakavimo įranga

Kaip naudoti

Relė montuojama tiesiai ant DILM7–DILM15 serijos kontaktorų. Prieš eksploataciją nustatykite reikiamą srovės vertę pagal variklio vardinius duomenis. Atstatymo režimą pasirinkite pagal procesą: rankinį – kai reikia kontroliuoti kiekvieną suveikimą, automatinį – kai norite, kad sistema pati atsistatytų po atvėsimo.

Gera žinoti

Relė atitinka IEC/EN 60947-4-1, VDE 0660, UL ir CSA standartus. Gnybtų apsaugos laipsnis IP20, svoris – 142 g. Laikymo temperatūra: nuo -40 iki 80 °C.

Patarimas: prieš montuodami visada patikrinkite, ar nustatyta srovė atitinka variklio vardinę srovę – per žema vertė gali sukelti dažnus klaidingus suveikimus, per aukšta – neapsaugos variklio. Reguliariai apžiūrėkite gnybtus, kad užtikrintumėte patikimą kontaktą.
