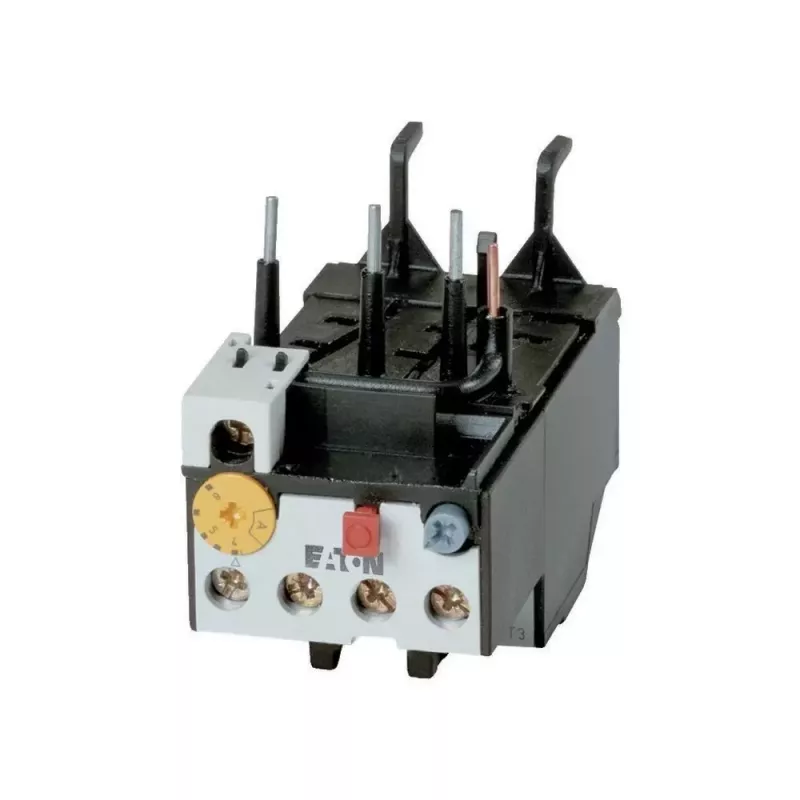

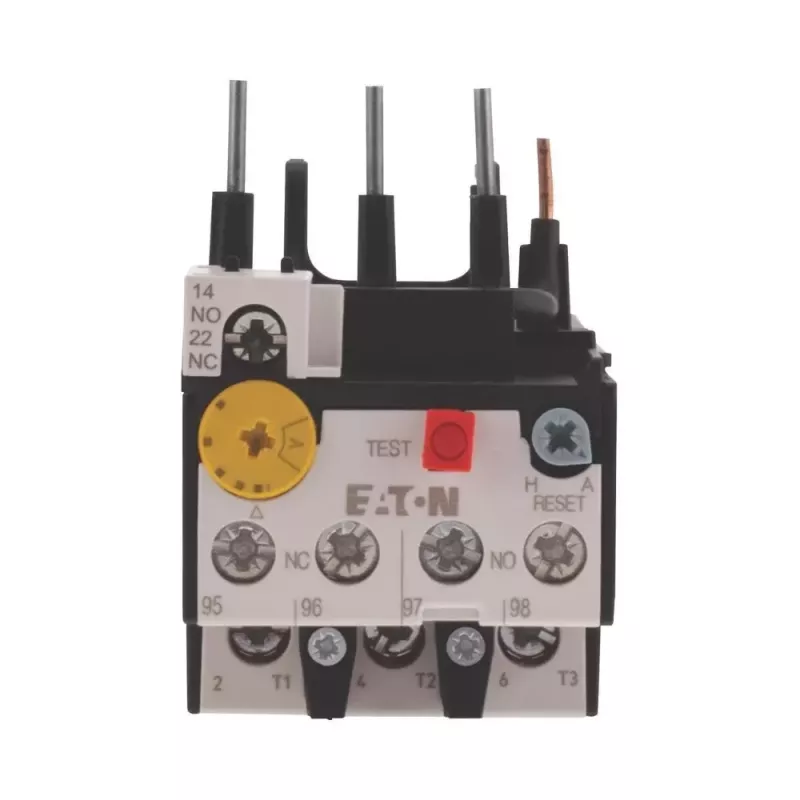

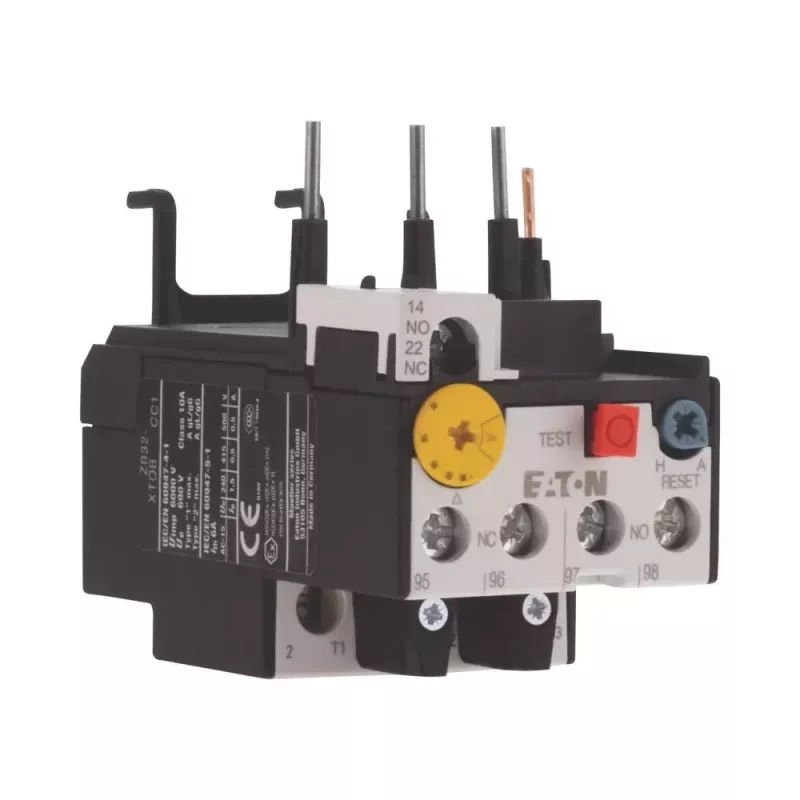

EATON ZB32-24 šiluminė apsaugos relė, 16-24 A, skirta DILM17-32 kontaktoriams 278453

Kai variklis dirba visu pajėgumu, kiekviena sekundė svarbi – EATON ZB32-24 šiluminė apsaugos relė užtikrina, kad perkrova nesugadintų brangios įrangos. Ši relė skirta tiesioginiam montavimui ant EATON DILM17, DILM25 ir DILM32 kontaktoriams, todėl elektros skydelyje sutaupysite vietos ir laiko.

Kodėl verta rinktis?

• Reguliuojama apsauga nuo 16 A iki 24 A – tiksliai pritaikysite prie savo variklio
• Tiesioginis montavimas ant DILM17, DILM25 ir DILM32 kontaktoriams
• Fazių gedimo jautrumas – papildoma variklio apsauga
• Rankinis arba automatinis atstatymas
• 1 NO + 1 NC pagalbiniai kontaktai būsenos signalizavimui

Kaip tai veikia kasdienėje veikloje?

Ši relė suveikia per 10 sekundžių, kai srovė viršija nustatytą 7,2 karto (10A klasė), taip apsaugodama variklį nuo perkrovos. Testavimo funkcija leidžia greitai patikrinti suveikimo mechanizmą, o temperatūros kompensavimas užtikrina tikslumą nuo -25 °C iki +55 °C.

Techninės specifikacijos

• Srovės nustatymo diapazonas: 16–24 A
• Suveikimo klasė: 10A
• Nominali darbinė įtampa: 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai ant kontaktorės arba atskirai su adapteriu
• Prijungimas: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 … +55 °C

Kam tinka?

Ši relė puikiai tinka tiems, kurie projektuojia, prižiūri ar remontuoja elektros variklių valdymo sistemas. Nesvarbu, ar tai būtų gamybos linija, siurblinė, ar kita įranga su varikliais iki 24 A – ZB32-24 užtikrins patikimą apsaugą.

Kaip naudoti?

Sumontuokite relę tiesiogiai ant DILM17, DILM25 arba DILM32 kontaktorės. Nustatykite reikiamą srovės vertę pagal variklio vardinę srovę. Prijunkite maitinimo grandinę prie varžtinių gnybtų. Jei reikia, prijunkite pagalbinius kontaktus signalizacijai. Patikrinkite veikimą naudodami testavimo funkciją.

Patarimai

Reguliariai tikrinkite, ar nustatyta srovė atitinka variklio vardinę srovę. Laikykitės gamintojo rekomendacijų dėl montavimo ir prijungimo. Esant dulkėtoms ar drėgnoms sąlygoms, užtikrinkite tinkamą apsaugos laipsnį.
