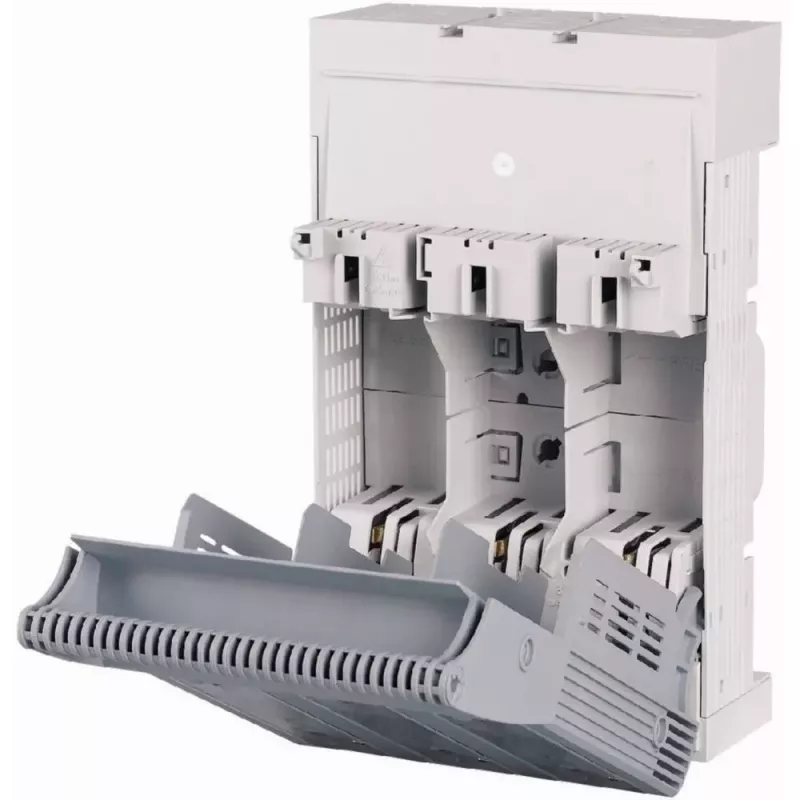

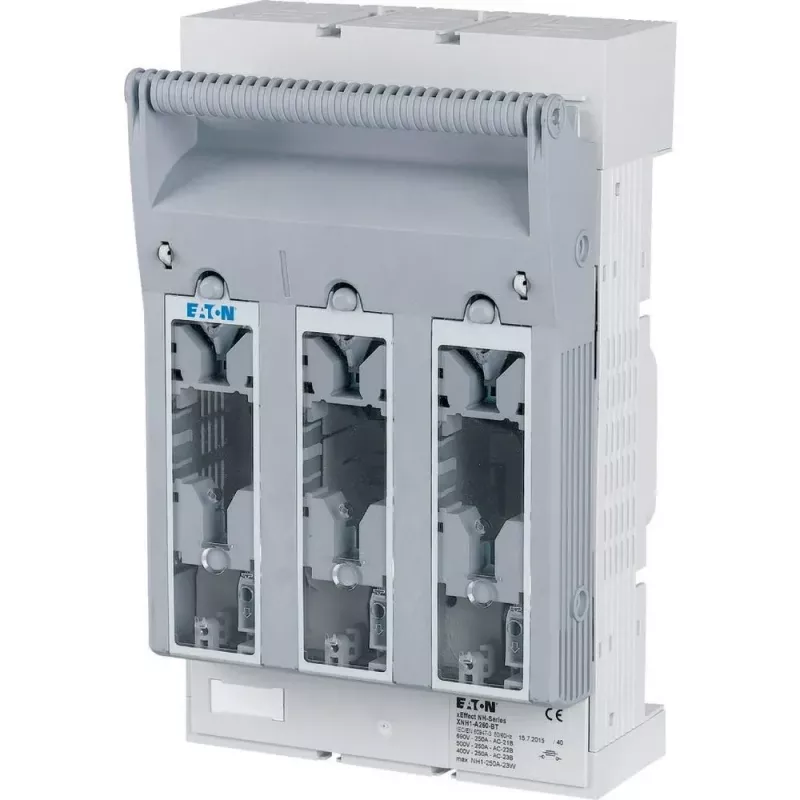

Eaton XNH1-A250-BT NH saugiklių skyriklis, 3 polių, 250 A, 690 V AC, NH dydis 1, 35-150 mm² 183044

Kai reikia saugiai atjungti ir apsaugoti didelės galios elektros grandines, Eaton XNH1-A250-BT NH saugiklių skyriklis yra patikimas sprendimas. Jis skirtas montuoti pramoninio skirstomojo skydo bazėje ir leidžia naudoti NH1 dydžio saugiklius, užtikrinančius grandinės apsaugą nuo perkrovų ir trumpojo jungimo.

Kodėl verta rinktis

• Atlaiko iki 250 A vardinę darbinę srovę ir 690 V AC įtampą – tinka galingiems elektros prietaisams.
• Trijų polių konstrukcija leidžia atjungti visas tris fazes vienu metu.
• Priekyje valdomas mechanizmas užtikrina aiškų ir saugų jungimą.
• Didelis trumpojo jungimo atlaikymas (120 kA su NH saugikliais) apsaugo įrangą nuo sunkių avarijų.
• Platus prisijungimo gnybtų diapazonas (35–150 mm²) palengvina montavimą įvairiose schemose.

Kam tinka

Šis skyriklis skirtas elektrikams ir skydų surinkėjams, dirbantiems su pramoniniais skirstomaisiais tinklais, variklių valdymo centrais, atsinaujinančios energijos įrenginiais ar komercinių pastatų pagrindiniais skydais. Jis užtikrina patikimą izoliaciją ir apsaugą ten, kur reikia didelio galingumo.

Pagrindinės specifikacijos

• Vardinė darbinė srovė (Ie): 250 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Saugiklio dydis: NH 1
• Prisijungimas: varžtiniai gnybtai, laidininkai 35–150 mm²
• Montavimas: bazinės plokštės
• Apsaugos laipsnis: IP20 gnybtuose, IP30 priekyje su dangteliu
• Perjungimo kategorija: AC-23B
• Trumpojo jungimo pertraukimo geba: 120 kA su NH saugikliais
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Korpuso medžiaga: termoplastikas

Kaip naudoti

Įstatykite NH1 dydžio saugiklį į laikiklį ir priveržkite varžtinius gnybtus. Prijunkite fazinius laidininkus prie atitinkamų polių, laikydamiesi schemos. Įrenginys montuojamas ant bazinės plokštės, o priekinis valdymo mechanizmas leidžia saugiai įjungti ir išjungti grandinę. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Patarimas: reguliariai tikrinkite gnybtų priveržimą ir saugiklių būklę – taip užtikrinsite ilgaamžiškumą ir saugumą. Atminkite, kad prietaisas atitinka IEC/EN 60947-3 ir yra skirtas naudoti su NH saugikliais pagal IEC/EN 60269.
