Eaton T0-2-8900/I1/SVB 3 polių pagrindinis jungiklis 20 A, raudonas/geltonas 207151

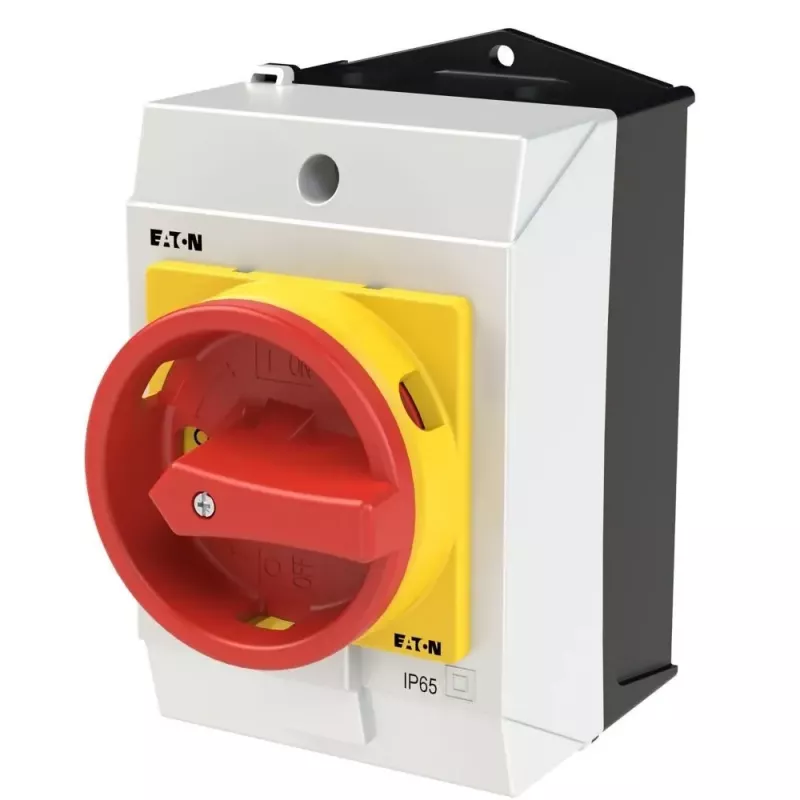

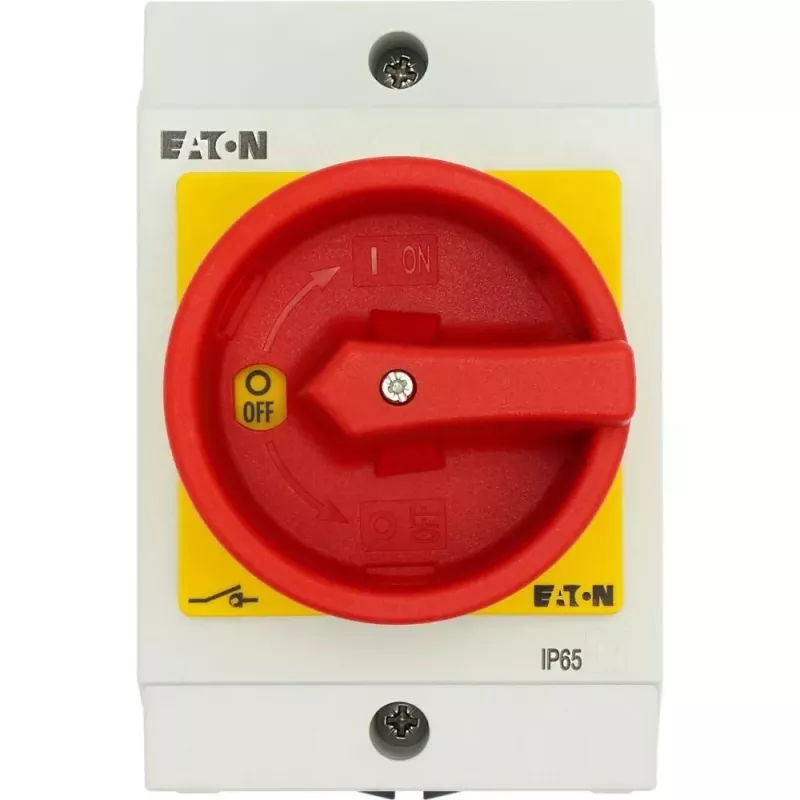

Raudona rankena ir geltona priekinė plokštė – tai pirmas dalykas, kurį pastebėsite šiame Eaton T0-2-8900/I1/SVB jungiklyje. Toks ryškus derinys nėra atsitiktinis: jis skirtas tam, kad avariniu atveju jungiklį rastumėte akimirksniu. Tai 3 polių pagrindinis jungiklis, kuris montuojamas tiesiai į izoliuotą korpusą ir užtikrina patikimą įjungimo–išjungimo funkciją.

Kodėl verta rinktis

T0 serija – ilgametė Eaton patirtis pramonėje. Šis jungiklis atlaiko iki 20 A vardinę srovę ir 690 V kintamosios srovės įtampą, todėl tinka įvairiems elektros skydams. IP65 apsaugos klasė leidžia naudoti dulkėtose ar drėgnose patalpose, o varžtiniai gnybtai užtikrina patikimą laidų sujungimą. Raudona rankena ir geltona plokštė – ne tik estetika, bet ir saugumo standartas.

Kam tinka

• Pagrindiniam mašinų atjungimui
• Valdymo skydų izoliaciniams jungikliams
• Variklių atjungimui iki 5,5 kW
• Šildymo ir apšvietimo grandinių valdymui

Pagrindinės specifikacijos

• Jungiklio tipas: pagrindinis / kumštelinis jungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Iu): 20 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Perjungimo funkcija: ON-OFF (I-O)
• Perjungimo padėčių skaičius: 2
• Montavimo tipas: paviršinis (izoliuotame korpuse)
• Korpuso apsaugos klasė: IP65
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Gnybtų tipas: varžtiniai
• Vardinė galia (AC-23A, 400 V): 5,5 kW
• Vardinė galia (AC-3, 400 V): 4 kW
• Vardinė trumpojo jungimo srovė (Icw): 0,32 kA (1 s)
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Serija: T0

Kaip naudoti

Jungiklis montuojamas paviršiniu būdu į izoliuotą korpusą (korpusas nepridedamas). Prijungimas atliekamas varžtiniais gnybtais. Prieš montuodami įsitikinkite, kad grandinė išjungta. Jungiklis atitinka IEC/EN 60947 ir VDE 0660 standartus.

Patarimas: Kadangi jungiklis neturi korpuso, rekomenduojame jį montuoti į tam skirtą izoliuotą dėžutę, kad būtų užtikrinta IP65 apsauga. Prieš eksploataciją patikrinkite, ar varžtiniai gnybtai tvirtai priveržti – taip išvengsite perkaitimo.
