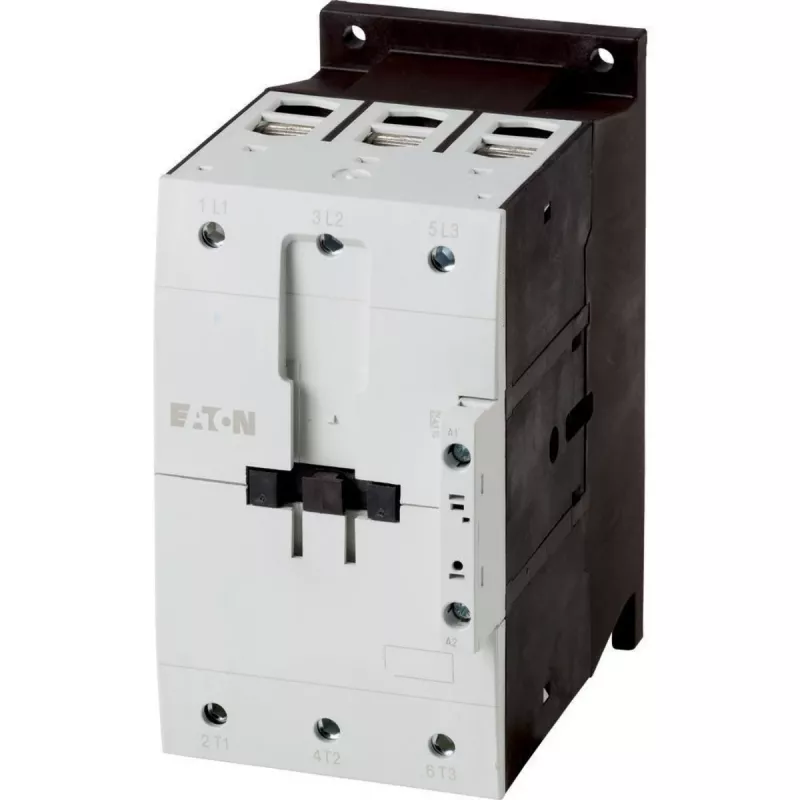

Eaton DILM115(RAC240) 3 polių kontaktoriuss, 115 A, 240 V AC ritė 239548

Kai reikia valdyti galingus trifazius variklius iki 55 kW, kontaktoriaus patikimumas tampa kritiniu veiksniu. Eaton DILM115(RAC240) – tai 3 polių kontaktorius, skirtas 115 A (AC-3, 400 V) ir 160 A (AC-1, 400 V) apkrovoms, su 240 V AC ritė. Jis sukurtas ilgam ir stabilam darbui pramoninėse valdymo sistemose.

Kam skirtas

Elektrikams, skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia patikimo kontaktoriaus variklių paleidikliams, šildymo grandinėms ar bendram maitinimo perjungimui. Tinka montuoti ant 35 mm DIN bėgelio arba tvirtinti varžtais.

Pagrindinės savybės

• 3 polių pagrindiniai kontaktai, skirti 115 A (AC-3) ir 160 A (AC-1) esant 400 V
• 240 V AC ritė valdymo grandinei
• Integruoti pagalbiniai kontaktai: 1 normaliai atviras (NO) + 1 normaliai uždaras (NC)
• Nominali darbinė įtampa iki 690 V AC
• Sraigtiniai gnybtai patikimam prijungimui
• Montuojamas ant 35 mm DIN bėgelio arba varžtais
• Didelis mechaninis atsparumas: 10 milijonų operacijų
• Elektrinis atsparumas: 1,5 milijono operacijų (AC-3)
• Darbinė temperatūra: nuo -25 °C iki +60 °C

Specifikacijos

• Polių skaičius: 3
• Nominali darbinė srovė (AC-3, 400 V): 115 A
• Nominali darbinė srovė (AC-1, 400 V): 160 A
• Nominali darbinė įtampa: 690 V AC
• Valdymo grandinės įtampa: 240 V AC
• Variklio galia (AC-3, 400 V): 55 kW
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: DIN bėgelis / varžtai
• Gnybtų tipas: sraigtiniai
• Apsaugos laipsnis: IP00 (gnybtai), IP20 (su dangteliu)
• Darbinė temperatūra: -25 °C iki +60 °C
• Nominali impulsinė įtampa (Uimp): 8 kV
• Nominali izoliacijos įtampa (Ui): 690 V
• Elektrinis atsparumas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis atsparumas: 10 x 10^6 operacijų

Kaip naudoti

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių gnybtų, o valdymo grandinę – prie ritės gnybtų. Prieš įjungdami įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą (240 V AC).

Patarimas: rinkdamiesi kontaktorių visada patikrinkite, ar AC-3 kategorijos srovė atitinka variklio vardinę srovę, o ritės įtampa – jūsų valdymo grandinę. Jei perjungimai dažni, atkreipkite dėmesį į elektrinio atsparumo rodiklį. Montuokite tik uždaruose skyduose, kad būtų išvengta atsitiktinio prisilietimo.
